一、        功能和特点：
1、                  本测定仪适宜在建筑行业、电力行业、索道运输行业中凡涉及钢索张拉力测量时使用。
2、                  重量轻，可以方便地携带至高空作业现场。
3、                  操作简便，一个人在30秒内就可完成一次测量。
4、                  仪器结构简单，性能稳定，测量精度高，当被测索规格与测力仪中储存索号规格相同时，在额定量程内，测力精度可达2％。
5、                  被测索的选择范围宽，使用方便，测力仪中可储存十种不同直径索的数据，测力时只需选取相应索号即可。
二、        SL—□□型号说明：
使用范围：适用于柔性的拉伸的索;
□    □——量程：本产品现有系列10、20、30T三种;
仪器精度：本仪器要求在测量时按照标定索号的规格进行测量，测量精度在2%以内。
郑重声明：本产品已经获得国家专利授权，专利号：ZL03273775.0仿制必究
三、SL—□□型索张力测量仪的工作原理（图一）

利用力分解原理  当系统平衡时：
T=  2F×  cos(a/2)
其中：T为推力;F为索拉力;a为索两侧的索夹角
由于a固定相同，因此T与F成正比，让力T作用在力敏传感器上，力敏传感器输出信号，经电路运算、修正、放大后显示在显示屏上的数值就是所测索的张力。
四、SL—□□型索张力测量仪的结构（图二）

图二

五、操作面板板见图三：

图三
按键从左至右依次为“ON/OFF”、“+”、“-”、“ENTER/ZERO”;上部LCD显示的五位数字为索拉力，单位为Kg
六、测力操作;
a)            测与上一次相同索号索的拉力：按“ON/OFF”即进入前次索号测力状态，LCD显示0.00后直接测量该索的索力。
b)            测量新的索的拉力：开机回零后同时长按  “+”、“-”至LCD显示“-”后松开，通过按“+”、“-”键选定被测钢索的索号，索号选定后按“ENTER/ZERO”键确认。不同量程索力测定仪标定的索号如下表：
SL—10  SL—20  SL—30
索号  直径  标定量程（T）  索号  直径  标定量程（T）  索号  直径  标定量程（T）
1  φ10  5  1  φ≤16  10  1  φ≤22  15
2  φ12  5  2  φ18  10  2  φ24  15
3  φ14  10  3  φ20  15  3  φ26  20
4  φ16  10  4  φ22  15  4  φ28  20
5  φ18  10  5  φ24  20  5  φ30  30
6  φ20  10  6  φ26  20  6  φ32  30
7  φ22  10  7  φ28  20  7  φ34  30


    ·按标定的型号测力，可获得较高的测力精度。
    ·不建议用高量程索力仪测定小直径的索力。
·索力仪有异常情况，或使用时间较长后应作重新标定。
c)            钢索卡入轮槽旋紧手轮至钢索顶到限位即显示钢索拉力。
d)            测毕关掉按“ON/OFF”键关掉电源。
七、      注意事项：
a)            不要乱丢乱放，用后放入仪器箱中
b)            电池在弹性夹内，低压显示出现“-LO-”时可直接拔出更换9V高能电池。电压再低则显示“ERR-1”自动关机。
c)            请在相对湿度90%以下、-20~+60℃的温度范围内存放，仪器内禁止进水等液体
d)            请在0~50℃温度范围内使用
e)            仪器禁止过载使用

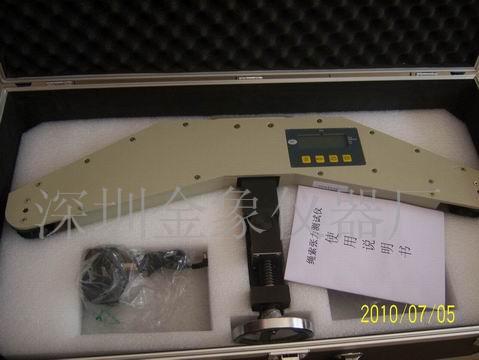

缆绳张力检测仪
