KRCFLO 151X Series
固定时差式单通道超声波液体流量/热量计
（DSP-数字型）
固定单模式流量计（超声波时差/交叉相关技术）
双CPU双驱工作
现场防护等级IP65
非接触式测量，不干扰管道，无压力损失
驱动电路电容参数自动侦测
中/英文双语操作菜单（CHINA）
RS232/RS485接口可与上位机连接
(支持KRCFLO采集系统软件应用)
支持拓展大容量SD存储
支持外接mini打印机（无源打印）
发射/接收：平衡超声式
信号处理：DSP
变送器类型

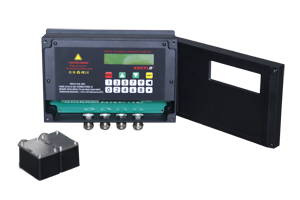

KRCFLO 1510 标准在线式
安装形式:支持壁挂或立管安装
壳 体: 高强度精模铝质压铸保护壳，坚韧抗压
重 量：2.3Kg
防护等级：IP67 根据 BS EN60529；符合IEC144
可选IP68(TCSS Case Series)
KRCFLO 1511 标准盘装式
安装形式:仪表柜面板安装
壳体：国际标准（面框尺寸H80×W160 mm）
重量2.1 Kg
防护等级：IP65 根据 BS EN60529；符合IEC144
|
KRCFLO |
151X Series |
|
外箱形式 |
固定式(壁挂或盘装结构) |
|
操作温度 |
-40～+60℃(-104～140℉) |
|
电 源 |
220VAC(85～264VAC)/24VDC(8-36VDC) |
|
管道尺寸 |
10～6300mm |
|
测量介质 |
各种液体 |
|
流速范围 |
0.001～30m/s |
|
时差测量分辨率 |
40皮秒 |
|
分辨率 |
0.0001m/s |
|
重复性 |
测量值的0.2% ±0.02m/s |
|
准 确 度 |
体积流量/测量值的±1% 取决于应用条件 测量值的±0.5% 带过程标定 流速/测量值的±0.5% |
|
流量累积器 |
4路/7位 |
|
手动累积器 |
7位，按键即开始用于校准 |
|
累计周期 |
0.5秒 |
|
调节比 |
1/200 |
|
介质中气体和颗粒含量 |
﹤体积的10% 可测：均匀颗粒 直径<10mm 体积比<30%总体积量 |
|
反应时间 |
1s |
|
计算功能 |
平均/差值/总和 |
|
显示 |
2×10中文/2×20英文 |
|
安全性 |
设置值的锁定 |
|
功耗 |
﹤2W在测量模式下 |
|
通道数 |
1 |
|
重 量 |
大概0.76kg |
|
尺 寸 |
H168mm×W160mm×D56mm |
|
运输包装 |
外包装：纸箱 内包装：定型泡沫 全防护箱体； 变送器/传感器隔离独立封闭包装 |
|
测量数量和单位 |
|
|
瞬间流量 |
体积单位：m3,l,gal,IGL,MGL,cf,美制桶液体桶,ib,ob 时间单位：s,min,h,day |
|
累积流量 |
体积单位：m3,l,gal,IGL,MGL,cf,美制桶液体桶,ib,ob 流速：m/s |
|
热能流量 |
W,Kw,MW9（仅限测量热能选项） |
|
热量 |
J,KJ,MJ(仅限测量热能选项) |
|
数据记录器 |
|
|
存入数据 |
所有测量值和总计值，参数集 |
|
拓展存储 mini-SD |
数据量：300万数据组以上（提供读取器） |
|
CPU存储 处理器兼容 |
数据量：2000数据组以上 |
|
通讯配置 |
|
|
信号输入 |
5/3路 4-20 mA 对应瞬间量值 |
|
信号输出 |
1路4-20mA/0-20mA; 1路隔离OCT输出； 1路继电器输出 频率输出 |
|
串行接口 |
RS232/485非隔离；RS485隔离。 |
|
数据 |
瞬时测量值，参数集和配置，存入的数据 |
|
通讯协议 |
FUJI扩展协议；MODBUS协议/FUJI扩展协议，兼容国内同类产品通讯协议 |
|
|
|
|
KRCFLO 夹装式传感器 |
|
|
高温夹装式 |
151XSH/151XMH/151XLH（用于高温现场、特配） |
|
额定（可能） 直径范围 |
10……6300mm 15XSH 10……130mm 15XMH 50……1250mm 15XLH 600……6300mm |
|
材 质 |
特殊高温材质 形变温度260℃ 熔点335℃ |
|
温度范围 |
-30...160℃(-22...320℉) 短期可达200℃（392℉） |
|
防护等级 |
IP65acc.EN60529,可选IP68 |
|
|
|
|
标准夹装式 |
151XS/151XM/151XL |
|
额定（可能） 直径范围 |
10……6300mm 15XS 10……130mm 15XM 50……1250mm 15XL 600……6300mm |
|
材 质 |
封盖：304不锈钢 阻燃尼龙66+玻纤 形变温度180℃ 熔点255℃ |
|
温度范围 |
-30...130℃(-22...266℉) 短期可达150℃（302℉） |
|
防护等级 |
IP65acc.EN60529,可选IP68 |
|
|
|
|
热插拔传感器 |
|
|
15T 额定（可能） |
（15T1为低功耗仪表使用） |
|
适用管道： |
金属管路 |
|
直径范围 |
≧DN80 |
|
材 质 |
不锈钢 |
|
温度范围： |
-30...180℃(-22...356℉)；短期可达200℃（392℉） |
|
安装空间 |
≧700mm |
|
防护等级： |
IP65acc.EN60529， 可选IP68； |
|
|
|
|
15TL 额定（可能） |
（15TL1为低功耗仪表使用） |
|
适用管道 |
水泥管路 |
|
直径范围 |
≧DN80 |
|
材 质 |
不锈钢 |
|
温度范围 |
-30...180℃(-22...356℉)；短期可达200℃（392℉） |
|
安装空间 |
≧700mm |
|
防护等级 |
IP65acc.EN60529，可选IP68； |
|
|
|
|
|
|
|
管段式传感器（用户要求订做） |
|
|
小口径标定传感器 |
|
|
π型管 |
用于在线标定水表，整机精度±0.5% |
|
额定（可能） 直径范围 |
15……40mm |
|
材 质 |
316L不锈钢 |
|
温度范围 |
-30...160℃(-22...320℉) 短期可达200℃（392℉） |
|
防护等级 |
IP65acc.EN60529 |
|
导管式传感器 |
|
|
15P(管道直径) 额定(可能) |
|
|
直径规格 |
(10)15…..1600(3000)mm |
|
材 质 |
常规 碳钢或铸造；不锈钢（订做） |
|
温度范围 |
-30...160℃(-22...320℉)；短期可达200℃（392℉） |
|
防护等级 |
IP65acc.EN60529：可选IP68 |
|
|
|
|
导轨夹具 |
|
|
适用传感器 |
全部夹装式传感器 |
|
材质 |
304不锈钢 |
|
尺寸 |
|
