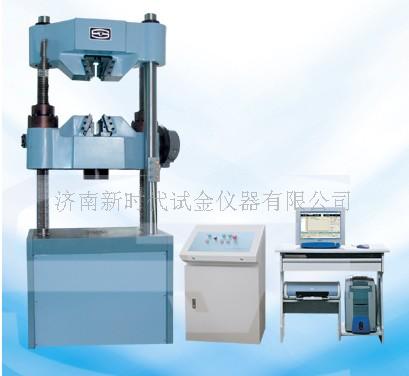

WAW-600C型微机控制电液伺服万能试验机
一.功能及结构简述
●WAW-600C微机控制电液伺服万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，增加简单的附件和装置，还能对木材、水泥、混凝土、橡胶及其制品进行试验。
●主机采用油缸下置式结构，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下方下横梁和工作台之间，通过下横梁的移动调整试验空间，下横梁升降采用电机、蜗轮蜗杆、螺母转动带动横梁升降。液压方式夹紧试样。
●测控系统采用公司自主研发的微机控制电液伺服测控系统，传感器测力，微机屏幕显示试验力、变形和各种试验曲线，能够实现等速试验力、等速变形、等速位移、负荷保持、位移保持等多种控制方式，能够按照GB/T228-2002自动计算各种数值，并且能够打印各种试验报告（需要特殊定制），用户也可以自己编辑试验报告的格式。

二、主要技术参数
序号    项  目  名  称    参  数
1    最大试验力kN    600
2    试验力示值相对误差    ≤示值的±1%
3    试验力测量范围    最大试验力的2%~100%
4    等速应力控制范围(N/mm2?S-1)    2~60
5    应力速率误差    ≤±5%
6    等速应变控制范围    0.00025/s~0.0025/s
7    应变速率误差    ≤±5%
8    等速位移控制范围(mm/min)    0.5~50
9    位移速度相对误差    ≤±5%
10    夹紧方式    液压夹紧
11    圆试样夹持直径范围mm    Φ13～Φ40
12    扁试样夹持厚度范围mm    0~30
13    扁试样夹持宽度mm    80
14    最大拉伸试验空间mm    600
15    最大压缩试验空间mm    500
16    控制柜外形尺寸mm    600×480×960
17    主机外形尺寸mm    1180×750×2633
18    电机功率kW    4.1
19    主机质量kg    3000
20    立柱净间距(mm)    650
21    上下压盘尺寸mm    Φ125
22    弯曲支棍间距mm    600
23    弯曲支棍宽度mm    140
24    容许弯曲度mm    100
25    剪切试样直径mm    Φ10
26    最大活塞行程mm    250
27    活塞最大移动速度mm/min    约80
28    试验空间调整速度mm/min    约150
三、标准配置
序号    名  称    规  格    数量    备  注
1    主  机        1台
2    伺服油源            MOOG伺服阀
3    夹紧油源
4    控制柜        1台
5    测控系统        1套
6    引伸计    YYU-10/50    1只    北钢院
7    油压传感器    CYB-12SA    1只    中航机电
8    光电编码器    LEC-5000    1只    长春一光
9    计算机    P4/集成显卡/256MDDR/80G/CD光驱    1台    联想
10    打印机    HP1368（A4、喷墨打印机）    1台    HP
11    计算机桌        1张
12    圆试样钳口mm    Φ13~Φ26，Φ26~Φ40    各1副
13    扁试样钳口mm    0~15，15~30    各1副
14    压缩附具mm        1套
15    弯曲试验附具        1套
16    剪切附具        1套
17    随机工具        1套
18    随机文件        1套
