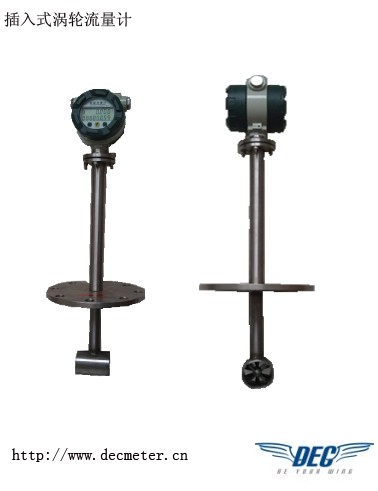

插入式涡轮流量计是一种适用于大管道的涡轮流量传感器。它与相应的涡轮流量转换器结合可实现流量信号的传输，瞬时流量和累积流量的显示。这种流量计广泛用于暖通空调  锅炉供水  地下水的监测  化学注射剂流量  能源管理系统以及市政工业用水的流量监测及控制系统。

插入式涡轮流量计特点：

1、压力损失小，叶轮具有防腐功能；

2、采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越。

3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%

仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强

4、采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年

5、采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同

6、屏显示方便的人机界面实现，以标准485形式进行数据传输。

7、采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作。

8、采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好。

9、容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清洗简单。

10、有较强抗磁干扰和振动能力、性能可靠、寿命长下限流速低,测量范围宽。

11、现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上。

12、耐腐蚀，适用于酸碱溶液

插入式涡轮流量计技术参数：

插入式：DN200～DN2000

　　精度等级：　管道式：±0.5级，±1.0级

　　插入式：±1.5级、±2.5级

　　高精度的可达0.2级

　　环境温度：　-20℃～50℃

　　介质温度：　测量液体：-20℃～120℃

　　测量气体：-20℃～80℃

　　大气压力：　86KPa～106KPa

　　公称压力：　1.6  Mpa  、2.5Mpa  、6.4Mpa  、25Mpa

　　防爆等级：　ExdIIBT4

　　连接方式：　螺纹连接、法兰夹装、法兰连接、插入式等

　　直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN

　　  液体：上游直管段应≥20DN，下游直管段应≥5DN

　　插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）

　　显示方式：　（1）远传显示：  脉冲输出、电流输出(配显示仪表)

　　                        （2）现场显示：8位LCD显示累积流量，单位(m3)

　　4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速

　　                                （3）温度压力补偿型：

　　A、显示标准瞬时流量及标准累计流量

　　B、显示当前压力、温度、电池电压

插入式涡轮流量计选型：



型号
  规格代号
  说明

LW
  涡轮流量仪表


  G
  传感器


  Q
  气体


  Y
  液体


  B
  管道式


  C
  插入式


  D
  锂电池供电

公称通径
  －2
  2mm(管螺纹G3/8”)

－4
  4mm(管螺纹G1/2”)

－6
  6mm(管螺纹G1/2”)

－10
  10mm(管螺纹G1/2”)

－15
  15mm(管螺纹G1”)

－25
  25  mm(管螺纹G11/4”)

－40
  40mm(法兰型)

－50
  50mm(法兰型)

－80
  80mm(法兰型)

－100
  100mm(法兰型)

－150
  150mm(法兰型)

－200
  200mm(法兰型*或者插入式)

－250
  250mm(法兰型*或者插入式)

－300
  300mm(法兰型*或者插入式)

型式代号
  A
  精度1%

B
  精度0.5%

C
  精度0.2%*

输出信号
  M
  一体化液晶显示并带4～20mA电流输出

J
  配套流量积算仪分体显示

S
  配套流量积算仪分体显示并输出4～20mA

I
  4～20mA电流输出

T
  一体化液晶显示

P
  脉冲输出

公称压力
  C1
  PN1.6MPa

C2
  PN2.5MPa

C3
  PN4.0MPa

C4
  PN6.3MPa

C5
  PN16MPa

C6
  PN25MPa

C7
  PN40MPa

防爆要求
  /NE
  不防爆

/EX
  防爆等级dⅡBT4

温度范围
  /NE
  常温

/HE
  120≥高温≥150℃

其他要求
  /□
  在订货时注明
