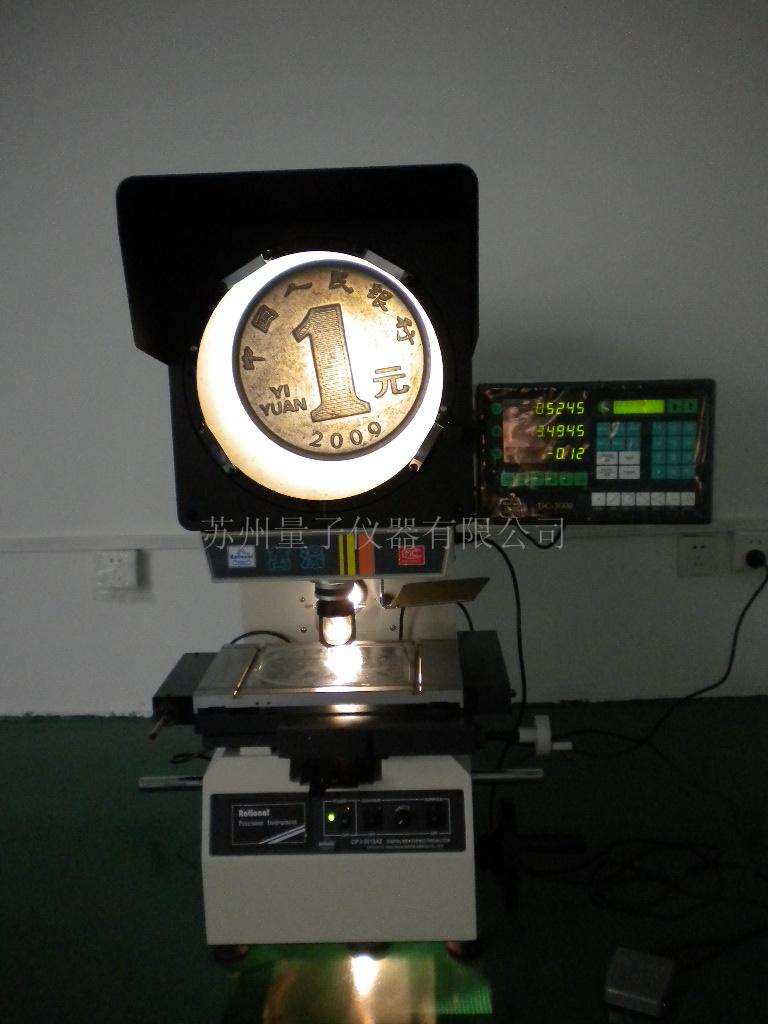

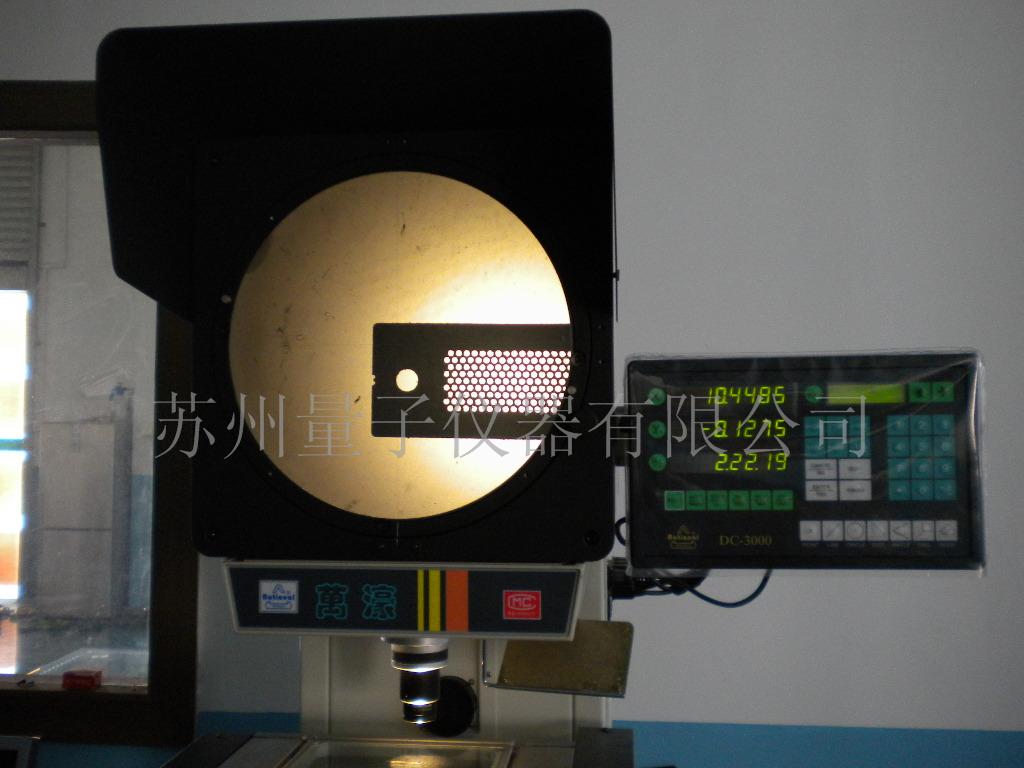

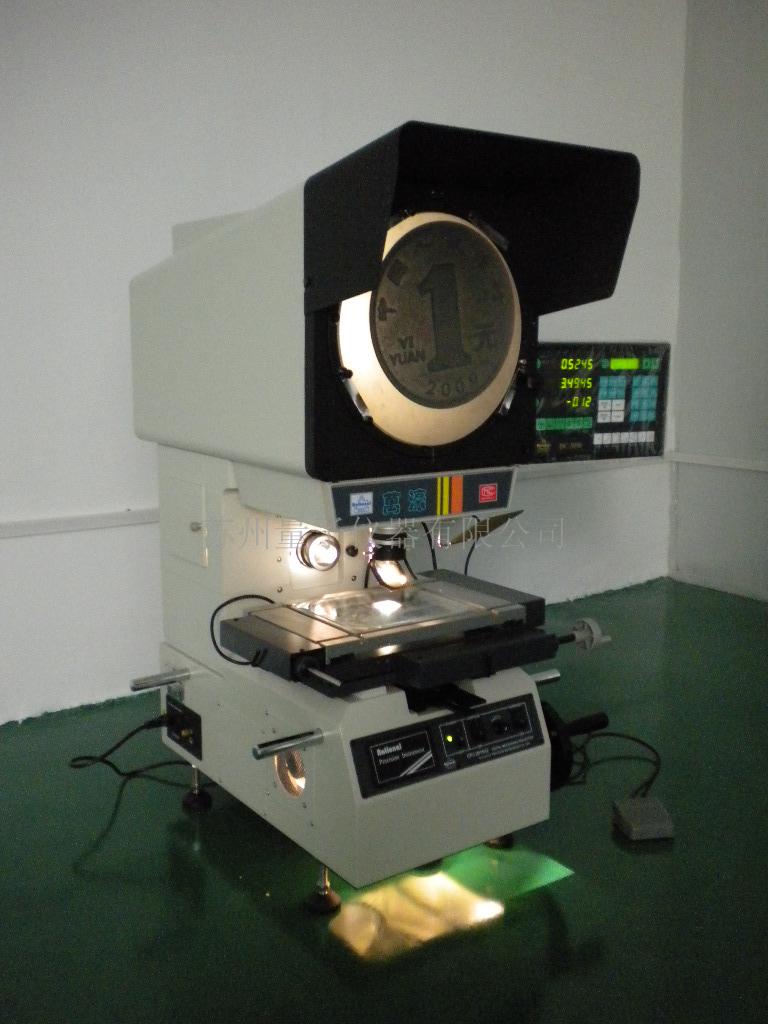

万濠投影仪CPJ-3015A
产品用途
          CPJ系列数字元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
产品特点
            CPJ-3000A系列数字式测量投影仪整机品质优良，性能稳定。仪器配有脚踏开关和多功能数据处理表DC-300，数据输出和采样十分方便，使测量更快捷，效率更高。仪器配有物镜旋转盘，可同时配备三个物镜，在不同放大倍率工作时，只须旋转转盘即可，不需要在单独更换物镜，操作更加方便简单，仪器调焦由投筒升降实现，行程大，稳定性好；工作台不升降，增强了稳定性，测量范围的啊，精度高。
☆全正像：不必因上下颠倒，左右区分而烦恼
☆高精度：（3+L/75）可达国外同等仪器精度
☆大行程：250*150*100（调焦）
☆大载荷：50KG荷重精度指标不变
☆投影筒：升降调焦
☆寻边器：自动瞄准采样（选配）
技术规格参数
仪器型号  反像型                                  CPJ-3015A
工作台  金属台面尺寸(mm)  354*228
玻璃台尺寸(mm)  210*160
X坐标行程  150
Y坐标行程  100
Z坐标行程  100（调焦）
仪器测量精度(μm)  3+L/75(L为被测长度,单位：mm)
X、Y坐标数显解析度  0.5μm
外形尺寸  长*宽*高(mm)  780*780*1100
仪器重量  单位（kg）  160
投影屏  投影屏尺寸(mm)  Ф  312，使用范围  >  Ф300刻有米字线）
投影旋转范围  0~360°
旋转角度数显解析度  1  ′  或0.01°
物镜  放大倍数  10X(选)  20X(选)  50X(选)  100X(选)
物方线视场(mm)  Ф30  Ф15  Ф6  Ф3
物方工作距离(mm)  77.7  44.3  38.4  25.3
测量最大高度(mm)  90  90  90  90

仪器电源  110V/220V(AC)  50/60Hz  总功率400W
建议放置台  载重  ≥250kg      尺寸(长*宽*高)800*550*650(mm)
数据处理系统  DC-3000  多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量  RS-232数据输出
仪器照明  透射与反射照明光源均为24V，150W卤素灯
冷却方式  强制风冷(3轴流风扇)
仪器选配件  微型打印机、光学寻边器等  M2D  -CPJ  软件等——详情请见投影仪附件明细
