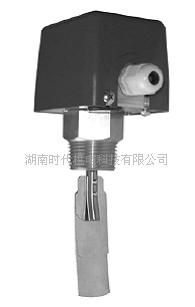

西门机电SEMEM  FB11型挡板式流量开关（靶式流量开关）
（机械式）



西门机电SEMEM  FB11型挡板式流量开关（靶式流量开关）  结构及原理
挡板式流量开关是机械式流量开关的一种，也被称之为靶式流量开关。当流体冲向叶片时，叶片摆动，改变了磁铁与簧片接触器的相对位置，激发了接触器使其闭合或断开，一旦流体被中断，叶片回到起始位置，又一次激发簧片接触器，两磁铁的相互排斥提供了流量开关复位所需的力，接触器恢复到之前的状态。内置微动触发开关。



西门机电SEMEM  FB11型挡板式流量开关（靶式流量开关）  特点
极小的压力损失，良好的重复性，抗污能力，通过旋钮实现精确的开关设  定。机械部分与电子部分安全隔离。交货时附有5种挡板，在大管径低流速  或管道未充满时，用户可根据现场情况灵活组合使用。同一种开关可用于  多种管道。



西门机电SEMEM  FB11型挡板式流量开关（靶式流量开关）  应用
气液两用型，工业自动化/  机械设备/空气压缩工业/制冷及空调  适用于直径≥25mm的管道



西门机电SEMEM  FB11型挡板式流量开关（靶式流量开关）  技术参数

△适用管道:  DN25…DN150
△设定范围:  20…1800L/min（水）
△重复性:  ±2.5%总量程
△接线方式：端子接线
△输出:  机械开关  常开＋常闭  (250VAC,3A)
△耐压:  16  bar
△平均压力损失:  0.08bar（流量最大时）
△环境温度:  -25…80℃
△介质温度:  0…90℃
△接口螺纹:  G1”管螺纹
△防护等级:  IP33
△材料:  主体：不锈钢，过程连接：黄铜，连接杆：黄铜，档板：不锈钢，密封：NBR，外壳：ABS
△重量:  0.55kg



西门机电SEMEM  FB11型挡板式流量开关（靶式流量开关）  适用介质

1)水、2)油、3)气



西门机电SEMEM  FB11型挡板式流量开关（靶式流量开关）    型号

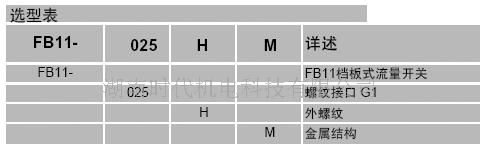

选型表
FB11-    25    H    M    详述
FB11-                FB11档板式流量开关
        H        螺纹接口G1
            M    外螺纹
                金属结构
1.型号示例：FB11-025HM
2.订货时请注明介质流向，介质种类，管径及期望设定值。我们可在出厂  时帮您完成设定。
3.若是黏性介质，请注明黏度，温度及介质种类。
4.若是气体介质，请注明压力（表压/绝压),温度及介质种类。
