标准喷嘴_国标喷嘴_金湖德川仪表科技有限公司

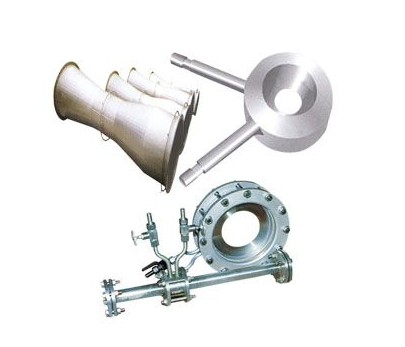

标准喷嘴是测量流量的截流装置，配合智能差压变送器可测量管道中各种流体的流量。标准喷嘴节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，标准喷嘴广泛应用于石油、化工、冶金、电力、轻工等部门。
充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以标准喷嘴可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
标准喷嘴（节流装置）可以集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
标准喷嘴特点:
1、标准喷嘴流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
2、标准喷嘴计算采用国际标准与加工
3、标准喷嘴流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
4、标准型节流装置无须实流校准，即可投用。
5、采用进口单晶硅智能差压传感器
6、高精度，完善的自诊断功能
7、智能标准喷嘴其量程可自编程调整。
8、智能标准喷嘴可同时显示累计流量、瞬时流量、压力、温度。
9、具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程。
10、配有多种通讯接口
11、稳定性高
12、量程范围宽、大于10：1
标准喷嘴技术指标：
1、高精度：±0.075%
2、高稳定性：优于0.1%FS/年
3、高静压：40MPa
4、连续工作5年不需调校
5、可忽略温度、静压影响
6、抗高过压
标准喷嘴选型:
型号  说  明
      DEC-LG                    标准喷嘴（节流装置）
    代号  按其结构特征的两大基本分类
                                          K  孔板
    P  喷嘴等
    代号  公称压力（105Pa）
    2.5  2.5
    10  10
    16  16
    25  25
    64  64
    100  100
    200  200
    代号  口径（mm）
    10～1600  10～1600mm
    代号  按其结构形式细分
    H  标准孔板（环室）
    Y  标准孔板（法兰）
    K  标准孔板（钻孔）
    I  ISA  1932喷嘴
    L  长径喷嘴
    W  文丘利喷嘴
    G  经典文丘利管
    S  双重孔板
    Q  圆缺孔板
    Z  锥形入口孔板
    R  1/4圆孔板
    P  偏心孔板
    N  整体（内藏）孔板
    X  楔形孔板
    T  不在上述之列的特殊节流装置
    代号  介质
    1  液体
    2  气体
    3  蒸汽
    4  高温液体
    代号  补偿形式
    N  不带压力、温度补偿
    P  带压力补偿输出
    T  带温度补偿输出
    Q  带压力、温度补偿输出
    代号  变送器差压量程范围
    0  微差压量程
    1  低差压量程
    2  中差压量程
    3  高差压量程
    代号  是否带现场显示
    W  节流装置传感器
    X  智能节流装置（流量计）
    代号  供电方式
    0  外接+24VDC供电
    1  3.6V电池供电
