一    概述

        山东电力研究院在1996年开始开展变压器绕组变形测试技术的专题研究的同时，陆续开发了Rzbx系列变压器绕组变形测试仪，用于各种电压等级、各种容量的变压器进行绕组变形测试和诊断。

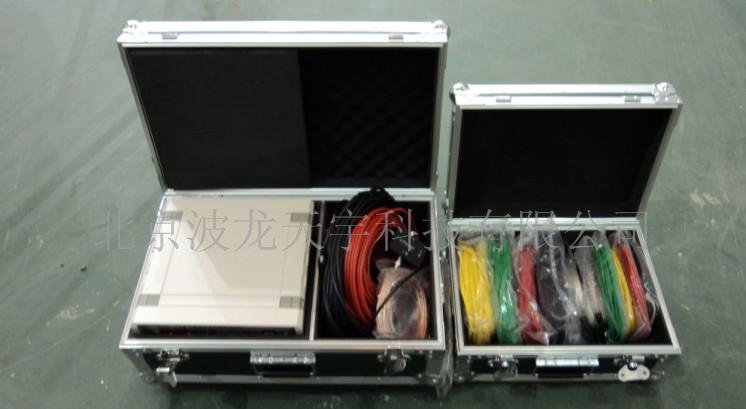

        Rzbx-FR型：最新型产品，综合采用频率响应分析法原理和低电压电抗法原理，应用IEEE802.11b/g无线通讯技术，同时满足频率响应法和低电压阻抗法的所有技术要求。



二  主要技术指标

        使用环境条件：

                  环境温度：-5～40℃

                  环境湿度：0～90%

        电源：AC220V±10%

        通讯协议标准：TCP/IP

        被测变压器温度：-5～45℃

        测试系统具备完善的自动保护功能。

        原理：频率响应分析法和低电压阻抗法

        标准：DL/T  911-2004《电力变压器绕组变形的频率响应分析法》

                    DL/T  1093-2008《电力变压器绕组变形的电抗法检测判断导则》

        扫频检测范围：1～10000kHz

        频率间隔：<1kHz

        采样速率：100M

        正弦信号源频率精确度：0.01%

        测试精度：<±1dB

        采样通道：2通道，同时测量变压器绕组首、末端的信号

        幅度范围：+60～-100dB

        量化分辨率：12位



        电压测量范围：25V～500V

        最高电压：600V

        电压基本精度：0.1%

        可外接PT变比：1～10000

        电流测量范围：0.5A～50A

        最大电流：50A

        基本精度：0.1%

        可外接CT变比：1～10000

        阻抗测量范围：0～100%

        阻抗测量精度：0.1%

        功率测量范围：15W～10kW

        有功功率精度：0.2%(功率因数>0.5)，0.5%(功率因数>0)

        无功功率精度：0.5%(功率因数>0.5)

        视在功率精度：0.5%

        功率因数(PF)

        测量范围：0.000～±1.000

        容性负载：+即超前的功率因数

        感性负载：-即滞后的功率因数

        基本精度：0.5%



三  技术特色

        1  采用TCP/IP协议的网络技术，速度快，完成1条曲线的采集、传输、显示和保存在1分钟左右。

        2  测试仪采用直接数字合成DDS技术产生标准稳定的正弦信号，采用DDS技术具有超强的抗干扰能力，仪器的重复性好。

        3  测量阻抗、测量专用线、接地的设计使高频段抗干扰的能力非常高。

        4  软件的功能丰富、操作简单、容错能力高，真正做到"傻瓜化"。

        5  在DL/T911-2004的判断标准的基础上，结合山东电力研究院10年的经验，增加了多种判据，比如均方差的分析。

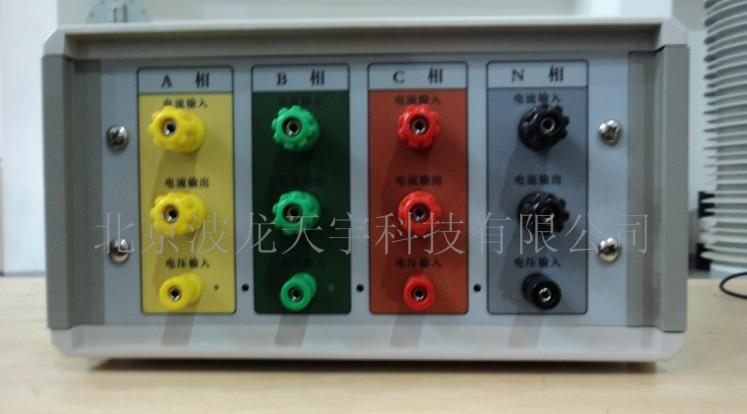

        6  低电压电抗法进行三相阻抗测试时，同时测试出单相绕组的阻抗值，只需要一次测试就可以得到所有的三相数据和单相数据，仪器在内部自动换相。

        7  采用高精度电流、电压传感器，选用的传感器精度都优于0.05%，为准确的测量提供基本的保证。

        8  所有测试通道完全隔离、独立，在测试过程中采用自适应量程技术，使信号测量始终处于最佳测量范围。

        9  信号输入接口完全容错，不同的接口采用不同的航空接插件。



四  质量保证

        山东电力研究院对Rzbx-FR型变压器绕组变形测试仪的质量实行三包(保修、包换、包退)，质保期为1年。



五  培训及售后服务承诺

        山东电力研究院保证每一套Rzbx-FR型变压器绕组变形测试仪在正常使用及维护情况下，其用材和做工都是无瑕疵的。在此基础上山东电力研究院做出如下承诺：

1、供方将派人提供设备的现场交接验收及现场培训。

2、供方向用户承诺变形仪主机保修二年，终身维修。随仪器所配的笔记本电脑、打印机等外购设备，质量保证按与其生产厂家的质量协议进行。

3、供方售后服务实行24小时响应服务。

4、在接到用户需要售后服务的电话或传真后，实行快速技术响应服务；如必须到现场才能解决的问题，供方保证在48小时内抵达。

5、用户初次进行试验时，供方可根据用户的需要派技术人员到现场，确保用户试验成功。且有义务协助用户对测试结果进行分析。

6、技术服务热线：13969030958
