本系统针对变电站内的容性设备和避雷器进行实时在线监测，整个系统由本地测量单元、站内中央控制器，和后台数据分析系统组成，现场采用分层分布式结构，可以根据需要增加或删减测试单元，目前本产品已经有多年应用经验，在多个供电公司和电厂应用，发现了一些设备缺陷，并得到普遍认可。
总体结构
THB-2变电站电气设备绝缘状态在线监测系统采用了现场总线的设计思想，由安装在变电站内的监测系统和安装在用户端的数据管理系统两部分构成。通过局域网或电话网，用户可把若干个变电站的监测数据汇集到数据管理及诊断中心，整个系统的结构框图如图1所示。
本地测量单元（LC）
本地测量单元LC（智能传感器）通常安装在变电站电气设备的运行现场，每组被测电气设备（三相）安装一台，可就地监测电气设备的绝缘特征参量，并通过现场通讯总线，把测量结果以数字方式传送到变电站的中央监控器SC。THB-2绝缘监测系统目前主要包括如下几种类型的本地测量单元：①电容型设备测量单元  ②避雷器测量单元  ③母线电压及谐波分量测量单元  ④变压器油中溶解气体及铁心电流测量单元⑤污秽电流及环境温湿度测量单元      本地测量单元LC采用模块化设计结构（图2所示）所有测量单元的硬件结构完全相同，均有传感器模块、数据采样模块、微处理器模块、通讯及电源管理模块构成，硬件的通用性极强，可互换使用。
中央监控器（SC）

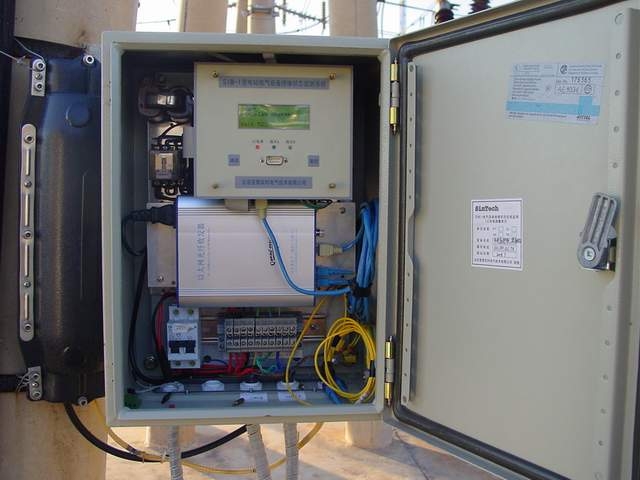

中央监控器SC采用嵌入式结构，可直接安装在电气设备运行区域（不需占用主控室空间）每个变电站通常使用一台，它可以通过现场总线控制本地各个测量单元LC的工作状态，读取和处理测量数据及异常信息，并把最终获得的绝缘监测数据按照下述方式存盘，随时接受远程数据管理系统PC的访问。
数据管理系统（PC）
用于远程汇集各个变电站内中央监控器SC的监测数据并自动进行分析判断，可安装在管理部门的计算机中运行，通过电话通讯或局域网通讯方式，THB-2数据管理系统可定时获得各个变电站的监测数据，并自动装载到MS  SQL数据库，对监测数据进行分析判断，筛选出绝缘参数异常的电气设备，及时发出状态预警信号，形成监测报告，并提供包括绝缘参数变化趋势图在内的相关信息，便于管理人员作出更为精确的判断。
功能特点
配置灵活
采用全分布式现场总线设计思想，就地测量，数字传输，扩展性能极强，增加或减少监测设备和监测项目均不需改变系统结构。
安装简便
只需在被测电气设备下方安装本地测量单元，联接被测信号，并把通讯接口和电源接口挂接到中央监控器提供的现场总线上即可。
测量准确
采用高精度穿芯式零磁通电流传感器，配合先进的检测技术及数字化通讯技术，彻底解决了电容型设备介质损耗测量精度及稳定性问题。
功能齐全
数据管理系统采用MS  SQL大型数据库，具备较强的分析和诊断功能，能够根据监测数据自动筛选出绝缘参数异常的电气设备，发出报警并自动生成包括绝缘参数据变化趋势图在内的相关监测信息及监测报告，并可较为方便的与MIS融合使用。
维护简单
所有的本地测量单元均采用模块化结构设计，则采用完全相同的硬件结构（包括电流传感器），具备高度的通用性和互换性，可在设备带电运行的条件下对包括传感器在内的所有部件进行维修和更换。
安全可靠
所有设备均采用穿芯式结构的电流传感器进行取样，不会改变设备原有的电气接线，整套监测系统的所有模块均采用工业化标准备生产，全部经过高温老化和电磁兼容试验，并且选用德国进口机箱，具有较好的密封，防腐性能，满足长期运行的要求。
技术指标
设备名称
  监测参数
  测量范围
  测量精度

系统电压
  母线电压
  35KV~550KV
  ±0.5%

电容型设备
  末屏电流
  70uA~650mA
  ±0.5%

介质损耗
  -200%-200%
  ±0.05%

等值电容
  30pF~0.3uF
  ±0.5%

MOA避雷器
  泄露电流
  35uA~650mA
  ±0.5%

阻性电流
  50uA~500mA
  ±0.5%

容性电流
  50uA~500mA
  ±0.5%

电力变压器
  油中氢气
  10~1200PPM
  10%

铁芯电流
  10uA~650mA
  ±0.5%

环境参数
  污秽电流
  1uA~70mA
  ±0.5%

环境温度
  -20℃~80℃
  ±0.5%

环境湿度
  0~100%RH
  2%
