一、功能综述

                  该系列三显示智能仪表有组合显示（电流、电压、频率、有功功率、无功功率、功率因数、有功电

能、无功电能）系列产品是根据我国对电力设备的运行和监控要求而设计的，用户可以通过面板按键或

RS485通信整定PT或CT参数等参数，直观显示系统一次母线基本电量参量，三排数码管同时显示电量值，

显示清晰美观，能直接取代传统的模拟指针表，RS485接口，与微机进行数据交换，是适合工矿企业、民

用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。



二、主要技术指标

              1、信号输入            标称输入：电压  0--520V        电流0--5.5A

                                                允许过量程：瞬时：额定输入2倍/2秒;  持续：1.  2倍

              2、测量范围：0  ～  520V  、  0-5A、35-75Hz

              3、显示范围：低压型0.0  ～  9999MV，小数点根据量程自动切换

              4、精度：  0.5  ％

              5、通讯接口        RS485串行接口，ModBus协议，RTU格式，通讯波特率2400    4800    9600  可选

              6、绝缘强度：                                    IEC  60255-5    2KVrms-1min

              7、环境承受能力：  工作    IEC  60068-1和2          　0℃～+55℃

                    储存    IEC  60068-1和2          -25℃～+70℃                湿热    IEC  60068-1-3              　93%RH  40℃

              8、使用场合：无腐蚀性气体及金属粉尘，海拔高度<  3000  m

              9、工作电源及功耗：  AC  (  85～265)V或DC  (  100～275)V  ≤5VA      或其它电源定做

三、按键操作说明

单相全功能表（普通）



单相全功能谐波表

四、外型尺寸与面板示意图

五、使用与订货注意事项

1、用户在使用前必须仔细阅读使用说明，严格按照手册规定的方法进行接线和操作整定,  否则会影响到

            使用安全和仪表的正常运行；

2、请按照规定的相位接入信号，切勿接反；

3、未经许可，不得擅自拆开仪表；

5、接线图以本表上为准

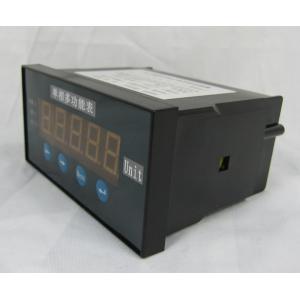

单相全功能电力仪表
