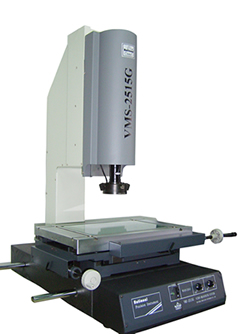

G型（标准型）影像仪系列
产品用途
该仪器适用于以二坐标测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用。
产品特点
仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件M2D可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统。
VMS-3020G技术规格参数

工
作
台    金属台尺寸（mm）
玻璃台尺寸（mm）
运动行程（mm）
仪器重量（kg）
外形尺寸（长×宽×高）（mm）    500×330
350×250
300×200
140
760×600×900
Z轴升降行程：150mm
X、Y、Z数显解析度：0.5um    工作距离：108mm
X、Y坐标示值误差：≤（3+L/75）um(L为被测长度，单位：mm)

影像系统    摄像机：
视频总倍率：
物方视场：    彩色1/3″CCD摄像机
33～195X
8.1～1.3mm    变焦物镜倍率：0.7～4.5X
表面光源与透射光源均用LED，亮度可调
电源                180V(AC)  ～260V(AC)    50HZ      功率      50W（不包含电脑）
测
量
与
瞄
准
系
统    订货号
规格    VMS-F/Ⅰ（选）
基本型    VMS-F/Ⅱ（选）
快捷型    VMS-F/Ⅲ（选）
增强型


配置说明    十字线产生器
DC3000/DC5000（二选一）
微型打印机（选购）    M2D-IMG软件
USB-302
客户自备电脑    M2D-AT软件
M3D-MB软件
MCP简易测头
标准球    USB-303
电脑  17″显示器
