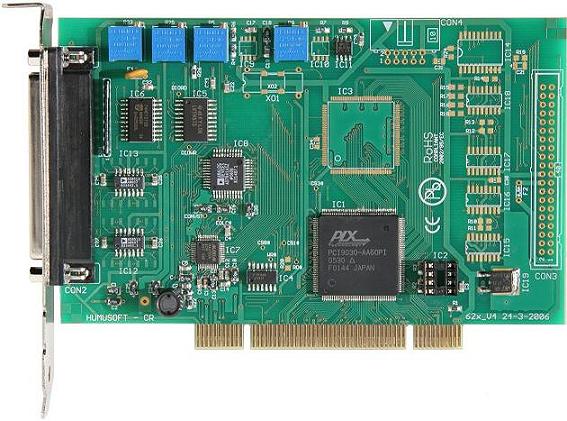

AD622  PCI总线数据采集卡
AD622是一款数据采集卡，可提供控制测量运用过程中的标准功能。
AD622具有如下模块：A/D转换、D/A转换、数字输入和数字输出。
该卡还带有8个14-bit模拟输入通道（可进行同时采样、保持电路且转换时间短），8个14-bit模拟输出通道，8个数字输入端和8个数字输出端。AD622的32位结构可很好地达到其最大性能。模拟输入和输出范围为±10V，适用于绝大对数测量控制应用。
该卡专为标准数据采集和控制运用而设，可与MATLAB实时工具一起使用。AD622体积小、功耗低的优点，使得它不仅能在台式电脑上使用，还能在便携式电脑和笔记本电脑上使用。

应用：
?DC电压测量
?传感器与传感器接口
?振动与瞬态分析
?过程监测与控制
?波形采集和分析
?多通道数据采集
?实时仿真
?可编程电压输出

技术参数：
模拟输入
通道：8个单端通道
A/D转换器：14  bit，同时采样
转换时间：1.6µs  1个通道
1.9µs  2个通道
2.5µs  4个通道
3.7µs  8个通道
输入范围：±10V
输入阻抗：10  ?
触发模式：软件，计数器，外部
模拟输出
通道：8个通道，14  bit
输出范围：±10V
输出电流：最大10mA
稳定时间：31µs  FS转换至±1/2LSB.
数字I/O
输入线：8，兼容TTL
输出线：8，兼容TTL
综述
功率消耗：500mA@+5V
150mA@+12V
150mA@-12V
工作温度：0~50°C(32~140°F)
I/O连接器：2个DB-37F
接口：PCI  5V或3.3V

驱动支持：
Microsoft  WINOOWs
32  and  64  bit  C  programming
Real  Time  Toolbox  for  Matlab
Real-Time  WINOOWs  Target
