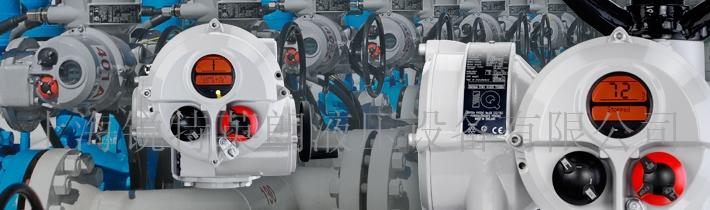

ROTORK电动执行机构
The  Rotork  IQ  and  IQT  range  of  actuators  offers  end  users  ever  higher  standards  of  performance,  build  quality  and  overall  value.    Standard  IQ/IQT  and  variants  are  suitable  for  all  multi-turn  (rotary),  quarter-turn  and  linear  valve  applications,  requiring  control  and  indication  flexibility.    Modulating  options  are  available  and  a  wide  range  of  power  sources  can  be  accomodated.
IQ系列智能电动执行器
英国罗托克(ROTORK)公司于90年代推出了智能型电动执行器(IQ系列)，IQ系列产品名扬四海的特性，
IQ执行机构提供了一系列强大无比的卓越特性，包括：
  适合各种多转式和角行程阀门    三相、直流和单相电源的执行器
  标准功能的内置数据记录器  兼容IrDA标准，通过PC对执行器进行就地和远程分析
  简洁、易控制和指示功能
  简单的力矩和位置控制，增强可靠性
  合理的电子工艺  -“系统集成芯片技术
  综合控制和指示灵活性
如Rotork独有的双密封系统和"非侵入式"红外设定功能等
众多的保护功能使得该产品成为可靠性的代名词，
与普通执行器相比具有如下特点：
(1)便利的参数遥控设定功能。投入使用前，只要使用由厂家提供的专用设定工具，对准执行器就可进行参数的遥控设定。不仅简化了设定工作程序，还提高了设备安全运行性，特别是那些要求防爆的场所尤为重要；
(2)丰富的在线显示功能。采用液晶显示技术，利用内置式液晶显示板，不仅可准确显示阀门开、关状态和正常阀门开度等，且在参数设定或执行器有故障时，也能显示出重要信息；
(3)完善的自诊断及保护功能。它可在线诊断出伺服电机过载、过热情况及电源的状态等，还能自动识别三相电源相位，紧急情况时，执行器可保位或运行到预先设定的安全位置；
(4)先进的控制功能。采用了计算机技术，把先进自动跟随控制技术设计为它的一项标准功能。执行器响应速度与实际要求偏差大小成比例，即所谓的“变速控制”，大大提高了执行器响应品质；
(5)较强的现场适应性。整机设计具有IP54级防护能力，且对执行器内部与外部信号的口也都采用光电隔离技术，提高了可靠性、特别是执行器内部控制卡件采用了防震固定法，所有接插件都带有“反扣”以防松动，积木式结构使维修非常方便。
英国罗托克IQ系列
【产品名称】    IQ系列
【产品简介】    rotork公司生产的电动执行器在阀门控制领域处于世界领先地位，IQ系列产品首先
采用红外设定不开盖调试，可靠的双密封结构可以潜入水下3米达72小时，众多的保护
功能使得该产品成为可靠性的代名词。
【主要特点】    1、终身使用：无论何种环境，任何应用场合，IQ的双密封防水外壳及全面防护系统，全面
保护内部器件。
2、调试简便：非侵入式的红外设定，方便简单，用户随按随用，快速设定和修改参数。
3、双密封双防护：防护等级为IP68---水下7米72小时，完全防水、防尘，而且密不透气。
4、力矩测量：专利的力矩测量装置，技术先进，不受频率、电压和温度变化的影响，可精
确的、可重复的对力矩进行测量。
5、位置测量：专利的非按触式阀位测量系统，把阀位精确定位和容易确定末端位置变的异
常简单。
6、远程诊断：利用IrDATM实现快速、安全、非侵入式的通讯和数据交换，可对执行器数据
进行分析并给出建议。
【基本功能】    1、相同步器：可自动纠正相序和缺相保护。
2、过热保护：电机线圈内的热继电器可检测线圈温度，当温度超过预定值，可断开控制回路。
3、阀门卡住保护：如果阀门卡住，当启动后7秒内不动作，电路将自动断开。
4、瞬时反转保护：自动延时电路对瞬时反转命令予以处理，防止冲击。
5、数据记录：每台都有一个数据记录器，可记录历史力矩、次数、状态和日期等，可进行
实时查询、分析、诊断。
【技术指标】    1、就地控制
1）、在电气箱盖上提供非侵入式控制旋钮，红色为就地/停止/远程三态选择开关，黑
色旋钮为就地开阀或关阀电动操作开关。
2）、就地控制也可以用IQ设定器在0.75米内进行开/关/停操作。
2、远方开关量控制
1）、采用光隔离接口，通常为正极开关（也可提供负极开关）
2）、外部用户提供控制电源：范围20-60V    AC/DC或60-120V    AC
3）、执行器内部提供控制电源：24V    DC
4）、每个控制端的下拉电源：
24V    DC时为5mA    120V    AC时为12mA
5）、接通时最小电压为20V
断开时最大电压为3V
信号最短时间为300ms
电缆的芯间最大电容为：2uF
3、远方模拟量控制
1）、增加备选板-比例控制板，用户可用4-20mA模拟量控制。
2）、精度：1%
3）、死区：全行程内0-9.9%可调
4）、输入阻抗：250Ω
5）、输入信号可任意对应阀门位置。
4、输出信号
1）、提供四个无源、单极的可锁定触点S1、S2、S3、S4，每个触点可使用IQ设定器独
立设定
