一、试验变压器介绍

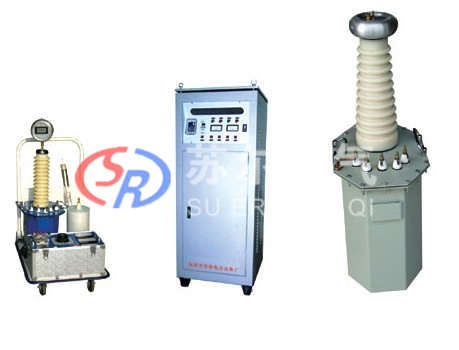

      SEBY试验变压器其输出电压为工频150KV～400KV，主要适用于试验室内或携带现场对35KV以上的电力设备做工频耐压试验
      SEBY系列试验变压器适用于试验室内或携带现场对35KV以上电力设备及主变做工频耐压试验。
二、试验变压器功能与特点：
1、全自动升压：3-5KV/S
2、可预置电压及时间
3、输出电压：10-300KV
4、额定电容：50-300KVA

三、试验变压器概述

        SEBY系列轻型交直流高压试验变压器是在同类产品YDJ（G）型高压试验变压器的基础上，按高压试验变压器国家标准ZBK41006—89要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

型式代号含义：无型式代号表示交流产品、(JZ)  -  交直流两用型产品、
                          (JC)  -  交流串激式产品、  (JZC)  -  交直流串激式产品。

四、试验变压器结构

        SEBY系列轻型试验变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。其内外部结构见图1。
五、试验变压器工作原理
        SEBY系列轻型试验变压器为单相变压器，联结组标号II。单台高压试验变压器的工作过程，用交流220V（10KVA以上为380V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器（50KVA以上调压器外附）调节0~200V（10KVA以上0~400V）电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。其工作原理图见图2所示。

六、工频耐压试验操作过程注意事项
1、试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作。
2、被试品主要部位应清除干净，保持绝对干燥，以免损坏被试品和带来试验数值的误差。
3、对大型设备的试验，一般都应先进行试验变压器的空升试验，即不接试品时升压至试验电压，以便校对好仪表的指示精度，调整好放电球隙的球间距。
4、做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。
5、在升压或耐压试验过程中，如发现下列不正常情况，（1）电压、电流表指针摆动很大，（2）被试品发出不正常响声，（3）发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。
6、使用本产品做高压试验时，除熟悉本说明书外，还必须严格执行国家有关标准和操作规程。可参照GB311—83《电气设备预防性试验规程》等。
7、SEBY交直流两用试验变压器做直流耐压和泄漏试验使用接线方法。由于是交直流两用试验变压器，应把高压硅堆短路杆从套管中抽出，使试验变压器为直流输出状态。做直流泄漏试验前，先根据泄漏试验中输出端断路电流不超过高压硅堆的最大整流为宜，选择好限流电阻（水电阻）的阻值，再根据被试品对直流高压波形的要求选择好高压滤波电容的电容值。为了提高对被试品施加电压的测量精度，应在高压侧接入FRC阻容分压器来测量电压。

七、直流泄漏试验操作过程注意事项
（1）试验人员应做好责任分工，设定好试验现场的安全距离，仔细检查好被试品及试验变压器的接地情况，并设有专人监护安全及观察被试品状态工作。
（2）被试品做试验前，应拆除所有对外连线，并充分放电，主要部位应清除干净，保持绝对干燥，以免损坏被试品及带来试验数值的误差。
（3）对于大容量试品（电容器、超长电缆等）试验时应缓慢升压，防止被试品的充电电流过大而烧坏微安表，必要时应分级加压分别读取各电压下微安表的稳定读数。
（4）试验过程中，应严密监视被试品、微安表及试验装置等，一旦发生闪烁、击穿等现象应立即降压，切断电源，并查明原因。
八、试验变压器技术指示

1、使用环境条件
          环境温度不高于+40℃、不低于—20℃；
          空气相对湿度不大于90%；
          海拔高度不超过2000米；
2、工作电压
          电源控制箱（台）输入电压为工频220V或380V、相对误差不超过±10%；（具体使用电压根据用户所定试验变压器规格选取）

试验变压器
