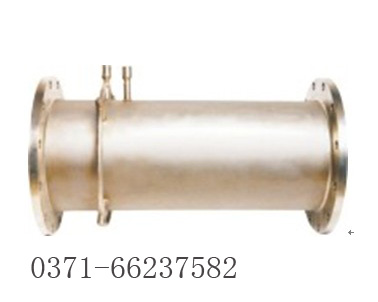

V锥流量传感器

V锥流量传感器是二十世纪八十年代提出的一种新颖的差压式流量传感器，与一般差压式流量传感器相比，具有长期精度高、稳定性好、受安装条件影响小、耐磨损、测量范围宽、压损小、特别适合脏污介质测量等优点。多点支撑式V锥流量传感器专利技术：在大口径时我们采用此技术，防止因工况原因而导致锥体变形而影响测量甚至损坏设备。
环形取压式V锥流量传感器专利技术：独特的设计，彻底为您解决在测量脏污介质时产生堵塞而影响测量的烦恼。安装所需要的直管段短：前直管段只需要0～3D，后直管段只需要0～1D。精确度高±0.5%，重复性好0.1%，量程比宽10：1。永久压力损失小，适合低静压、低流速的流体测量。耐磨损，具有长期的稳定性，不需要重复标定。不堵塞，不粘附，可以测量脏污流体的流量。V锥体β系数计算范围宽。可以测量高温、高压介质的流量。
可以成功测量许多其它流量计难以测量的介质流量，如脏污介质（焦炉煤气，高炉煤气，原料油，渣油等），气液两相介质（湿气，冷凝水）。

技术参数表
测量流体：几乎适用于所有蒸汽、气体、液体介质的测量
公称通径：DN15～DN1000
精确度：±0.5%（差压变送器的精确度应高于0.2级）
重复性：0.1%
额定压力：≤16MPa,最大≤42MPa
工作温度：-40～700℃
环境温度：-40～65℃
量程比宽：通常为10：1
压损小：同样的β值，压损是孔板的1/3～1/5
直管段要求：前0～3D直管段，后0～1D直管段，方管式V锥流量传感器无需直管段
结构材料材质
部件名称
测量管和法兰
V锥体和连接附件
取压口
三阀组（附件、可选）
引压管（附件、可选）
冷凝罐（附件、可选）
排污阀（附件、可选）
材质
304不锈钢、20#碳钢、其他
304不锈钢
304不锈钢
304不锈钢
304不锈钢
304不锈钢
304不锈钢

外表涂层
传感器测量管材质
全不锈钢304
测量管为碳钢
外表涂层
喷不锈钢砂
银色环氧树脂漆
