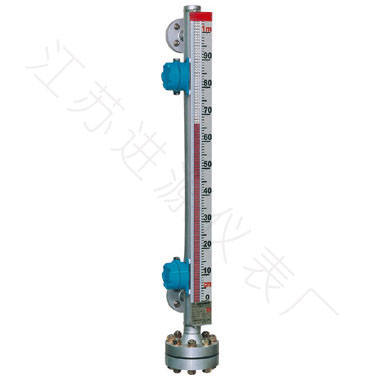

JYUHZ液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

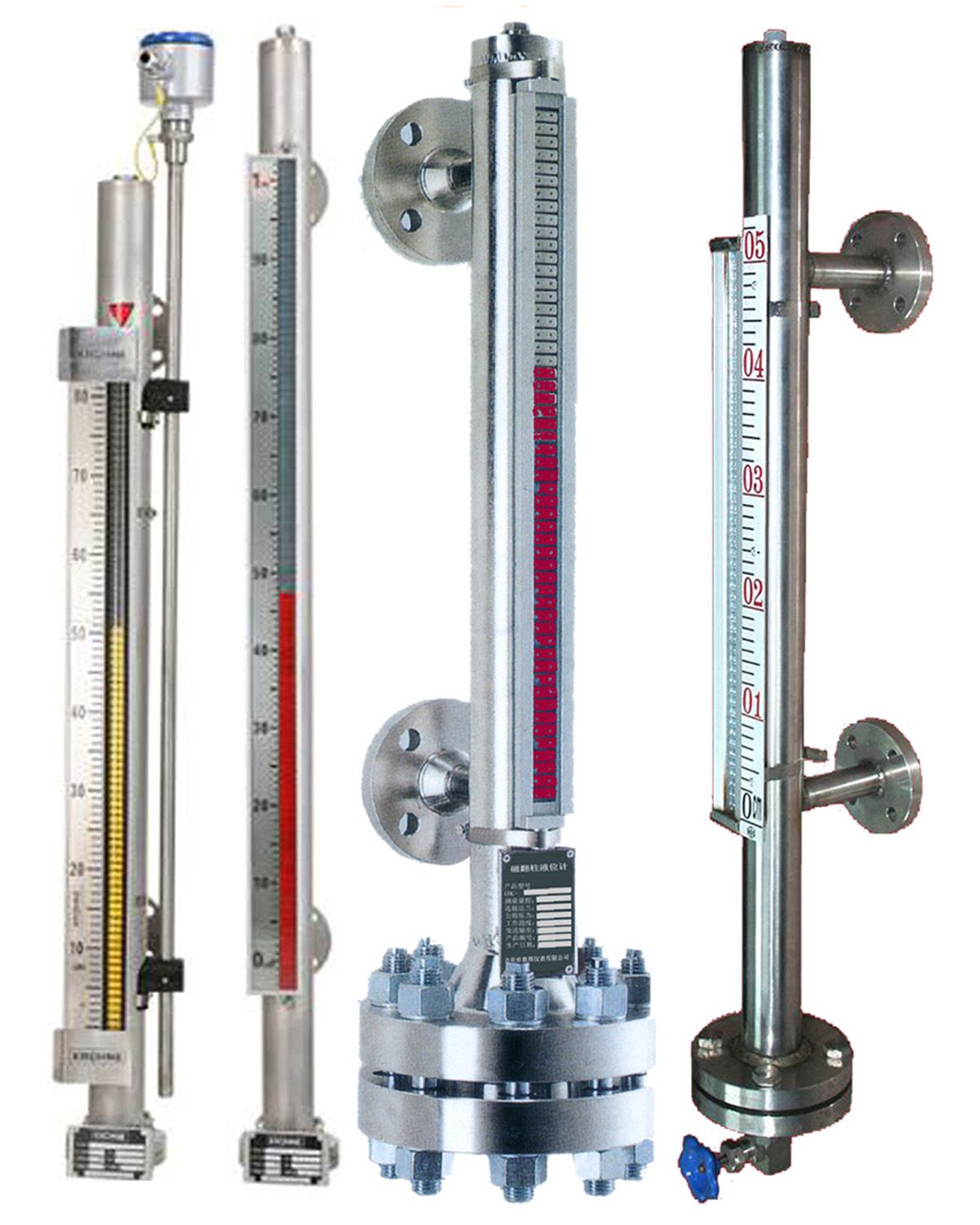

          可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补的玻璃板（管）液位计指示不清晰、易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分，由于不与液位介质直接接触，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。  侧装式磁翻板液位计的最显著特点是液位介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警、控制或联锁；配上静压式液位变送器或干簧－电阴式液位变送器，可将液位界位信号转换成三线制４～２０mＡＤＣ标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻板液位计可广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制

适用范围

        适合高温高压容器内液体介质的液位测量。除现场指示，还可配远传变送器、报警（控制）开关，指示功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。

技术参数

测量范围：150～8000mm的或远输条件不允许超过长度的液位计可采用分段制造

工作压力：最高16.0MPa

工作温度:≤420℃　　

精确度:±10mm

介质密度:  UHZ-517C12B、C、D、E≥600kg/m3

环境振动：频率≤25Hz    振幅≤0.5mm

跟随速度:  ≤0.08m/s

介质粘度:  ≤0.4Pa.s

过程连接:旁路侧面安装法兰:DN25,PN4.0

                  法兰标准:HG20592～20635-97其它法兰标准请用户注明。

材质：旁路管：00Cr17Ni14M2（316）

            浮子：钛

            翻柱：陶瓷

液位报警（控制）开关

        开关类型：凸轮磁驱动开关，单刀双投，具有防震保护

        触点容量：10A    250VAC

        环境温度：-50～180℃

        防护等级：IP65

        防爆标志：隔爆型ExdIIBT1～T6

LB远传变送器

        测量范围：300～8000mm

        输出信号：4～20mADC二线制

        电源：24VDC（15～35VDC）

        精确度：±10mm

负载能力：600∩（24VDC供电时）

        环境温度：-40～80℃

        防护等级：IP65

        防爆标志：本安型：ExiaIICT4；防爆型：ExdIIBT4

        电气接口：M20＊1.5
