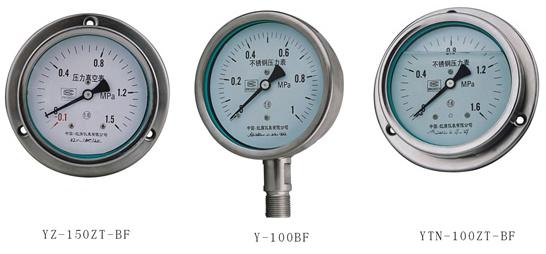

不锈钢压力表Y-BF_不锈钢压力表_西安自动化仪表一厂

不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站等工业部门对耐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力。

本仪表的整体结构设计合理、工艺精致，具有较高的测量精确度和持久的稳定性，因此不仅可提供出口，尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品。



结构原理：

仪表由导压系统(包括接头、弹簧、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。



主要技术指标：

标度范围、精确度等级：



型号
  标度范围MPa(Hg～PSi)
  精确度等级

Y-60B-F

YN-60B-F

Y-63B-F

YN-63B-F
  0～0.6、1、1.6、2.5、4、6、10、16、25、40、60、100、-0.1～0.5、0.9、1.5、2.4
  2.5

Y-100B-F

YN-100B-F

Y-150B-F

YN-150B-F

Y-103B-F

YN-103B-F

Y-153B-F

YN-153B-F
  0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60、100、-0.1～0、0.06、0.15、0.3、0.5、0.9、1.5、2.4、(-30"～0、15、30、60、100、150、0～15、30、60、100、200、300、400、600、800、1000、1500、2000、3000、4000、6000、10000)
  1.5

(1.0)


注：括号内的标度范围和精确度等级仅供特殊订货。





导压系统及外壳等材质：

零件名称
  材料牌号

Y-60B
  Y-100B、Y-150B

接头
  0Cr18Ni9(304)
  0Cr17Ni12Mo2(316)

弹簧管
  0Cr18Ni9Ti(321)
  0Cr17Ni12Mo2(316)

外壳
  0Cr18Ni9






D
  d0
  d1
  H1
  H2
  L
  L1
  L2
  接头螺纹d

60
  76
  4.5
  ≤60
  /
  14
  36
  66
  M14×1.5；Z1/4"(NPT)

100
  116
  4.8
  ≤100
  ≤35
  20
  50
  98
  M20×1.5；Z1/2"；Z1/4"(NPT)

150
  165
  5.8
  ≤125
  ≤60
