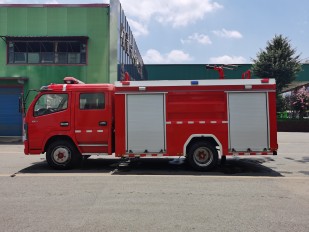

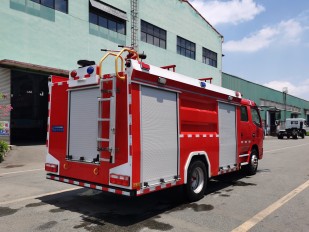

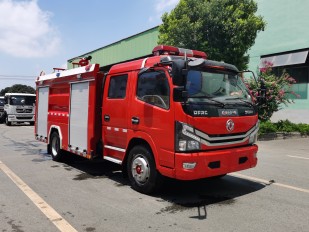

东风5吨水罐消防车整车由消防员乘员室和车身两大部分组成，乘员室为双排，可乘坐3+3人,该车为外露罐结构，车身前部为器材箱,中部为水罐，后部为泵房。载液罐体为优质碳钢，与底盘采用弹性连接，载水5000kg，装备了上海茸申消防设备有限公司生产CB10/30型低压消防泵，额定流量30L/S，车顶安装成都威斯特消防机械有限公司生产的PS30W型车用消防炮。该车辆结构紧凑，配置完备，机动性强，能够及时应对企业，社区或重点消防单位的火情，可以第一时间形成小型战斗力进行初期火灾的扑救和人员疏散撤离。可广泛应用于消防站，政府专职消防队，企业专职消防队等。
|
外廓尺寸 |
6960×2350×3050mm |
|
总质量 |
11150 kg |
|
载液量 |
装水4800kg |
|
车速 |
90km/h |
|
消防泵额定流量 |
30L/s 1.0MPa |
|
消防炮额定流量 |
30L/s 1.0MPa |
|
消防炮射程 |
≥60m |
|
比功率 |
121/11.24=10.7 |
|
接近角/离去角 |
21°/11° |
|
总体布置 |
整车由消防员乘员室和车身两大部分组成，车身布置采用外露罐式结构，前部为器材箱，中部为水罐，器材箱后部为泵房。 |
|
工艺要求 |
所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。 |
|
型号 |
CB10/30-RS型低压车用消防泵 |
|
形式 |
低压离心式 |
|
额定流量 |
30L/s @1.0MPa |
|
出口额定压力 |
1.0MPa |
|
最大吸深 |
7m |
|
引水装置 |
活塞式真空泵 |
|
引水时间 |
最大吸深时≤50s |
|
型号 |
PS30W |
|
制造商 |
成都威斯特消防机械有限公司 |
|
回转角度 |
360°水平回转 |
|
最大仰/俯角 |
俯角≤-15°，仰角≥+60° |
|
流量 |
30L/S |
|
射程 |
≥55m |
