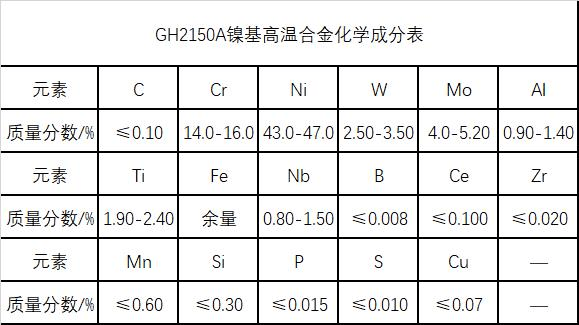

GH2150A 是以Fe-Ni-Cr为基础的时效强化型高温合金，该合金具有耐高温、耐腐蚀性强等优点，且具有优良的综合力学性能，主要被用于600℃下长期服役的航空发动机高压压气机叶片等零件。GH2150A合金是近年来研制的一种时效强化Fe-Ni基高温合金，以γ'相为主要强化相，合金具有良好的综合力学性能。
（1）合适的前期热处理与中间热处理可以显著提高GH2150A合金的室温冲击韧性。
（2）该热处理通过改善晶界碳化物的析出状态、使γ'相出现尺寸搭配效应，成为提高室温冲击韧性的主要原因。
（3）随着固溶温度的升高，GH2150A合金的晶粒和晶界碳化物的尺寸依次增大。当固溶温度为1020-1040℃时，合金的晶粒组织和晶界碳化物的尺寸细小、组织均匀。
（4）GH2150A合金经1020-1040℃固溶处理后，具有良好的拉伸性能，与 1060-1100℃热处理后的性能相比，其抗拉强度提升约20-50MPa，屈服强度提升约35-50匀MPa，伸长率和断面收缩率基本保持不变。
898995850
