一、16MnDR简介：

16MnDR为低温压力容器用钢板，钢的牌号用平均碳含量、合金元素字母和低温压力容器“低”的汉语拼音的首位字母表示。

二、16MnDR执行标准：

GB3531-2014

三、16MnDR冶炼工艺

1.钢由氧气转炉或电炉冶炼，并采用炉外精炼工艺。

2.连铸还、钢锭压缩比不小于3;电渣重熔还压缩比不小于2。

四、16MnDR交货状态

  正火或正火加回火，6-60mm-40度冲击，60-120mm-30度冲击。

五、16MnDR超声检测

1.厚度大于20mm的正火或正火加回火状态交货钢板以及厚度大于16mm的猝火加回火状态交货的钢板供方应逐张进行超声检测。

2.其他厚度钢板经供需双方协商也可逐张进行超声检测。

3.超声检验标准按JB/T4730.3，GB/T2970或者GB/T 28297执行，检验标准和合格级别在合同中注明。

六、16MnDR化学成分

牌号 化学成分（质量分数）/%

C Si Mn Ni Mo v Nb Alt P S

不大于

16MnDR ≤0.20 0.15-0.50 1.20-1.60 ≤0.40 - ? ? ≥0.020 0.020 0.010

七、16MnDR力学性能

牌号 钢板公称厚度mm 拉伸试验 冲击试验 弯曲试验

抗拉强度Rm MPa 屈服强度Rl MPa 断后伸长率A% 温度

℃ 冲击吸收能量J

不小于 180o

b=2a

不小于

16MnDR 6～16 490-620 315 21 -40 47 D=2a

＞16～36 470-600 295 D=3a

＞36～60 460-590 285

＞60～100 450-580 275 -30 47

＞100～120 440-570 265

当屈服现象不明显时，可测址 Rp0z 代替 R,L?

b 对于厚度不大于 12 mm 的钢板可两次正火加回火状态交货。

a 为试样厚度；D 为弯曲压头直径

八、16MnDR产品优势

1.钢水纯净度高，杂质含量极低，可达到P≤0.10%，S≤0.005%，N≤70ppm,H≤2ppm,O≤15ppm

2.钢板同规格不同炉次之间的成份波动范围小。

3.钢板内在质量可按中国（JB4730;GB72790）、美国（A435、A578）、日本（JISGO801、JISG0901）、德国（SEL072）、法国（NFA04305）及锻件（GB/T6402）等探伤标准组织生产及检查验收。

4.钢板公差控制严格，板形平整，表面光洁，不平度可控制5mm/m。

九、16MnDR表面质量

1.钢板表面不允许存在裂纹、气泡、结疤、折叠和夹杂等对使用有害的缺陷。钢板不得有分层。如有上述表面缺陷允许清理，清理深度从钢板实际尺寸算起，应不大于钢板厚度公差之半，并应保证清理处钢板的最小厚度，缺陷清理处应平滑无棱角。

2.其他缺陷允许存在，其深度从钢板实际尺寸算起，不得超过钢板厚度允许公差之半，并应保证缺陷处钢板厚度不小于钢板允许最小厚度。

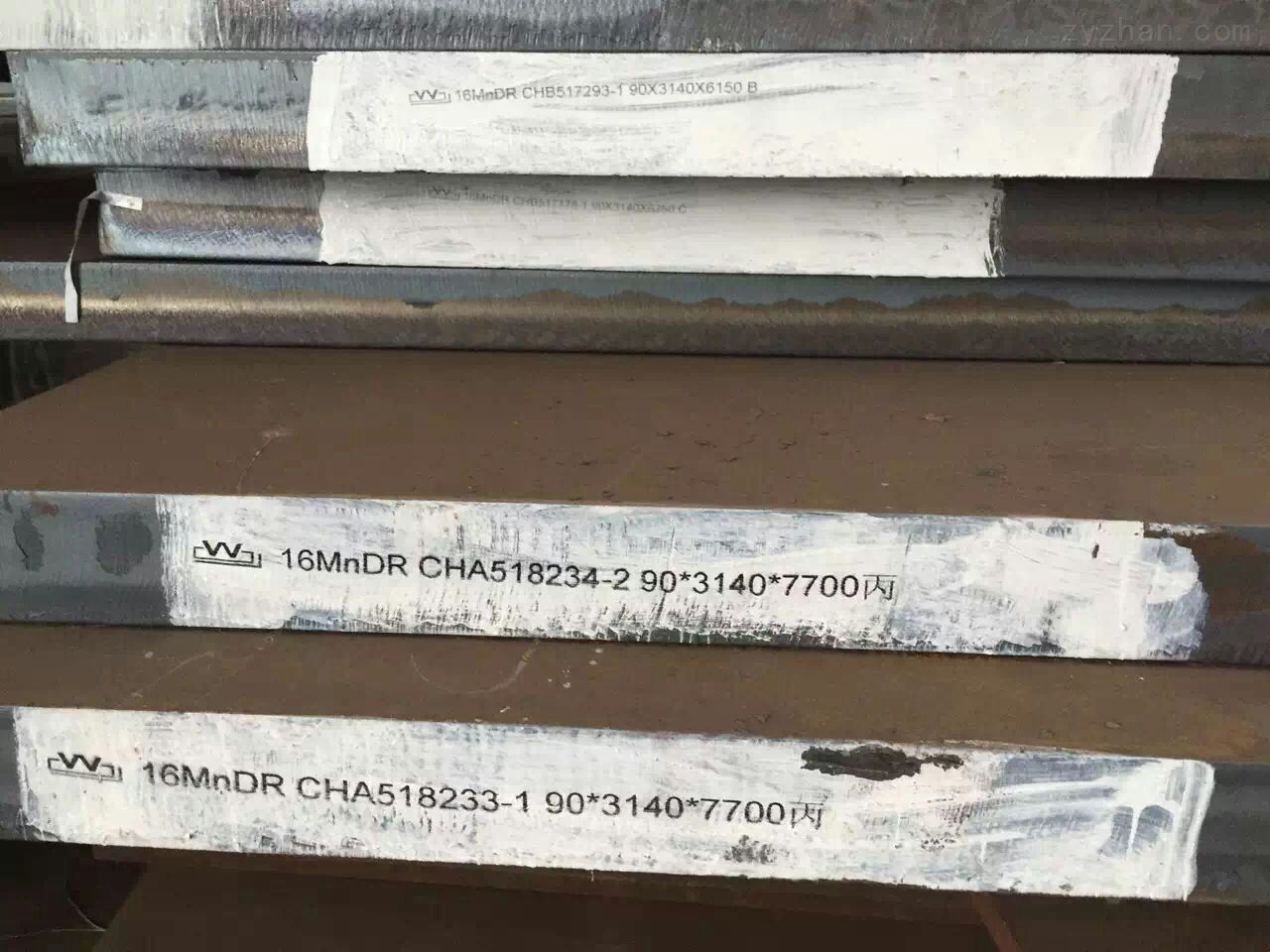

本公司是一家以主营低合金板,容器板优秀企业。河南昌申钢铁有限公司是中国特宽、特厚钢板生产科研基地——舞阳钢铁有限公司一级销售单位，公司坚持“质量第一、优质服务、诚信为本、顾客至上”的宗旨，常年销售武钢、鞍钢、重钢、宝钢等各种规格材质的特宽特厚钢板。可供规格：厚度8－650mm，宽度1.5－4.02m，长度为3－27m，单重最大35吨，我公司可根据用户要求定轧期货，长年库存大量各种材质的现货，（包括正品板块和短尺板）也可按用户要求切割取材法及异型件成品或半..
