全玻璃真空管集热器
全玻璃真空管太阳能集热器是由多根全玻璃真空太阳能集热管插入联箱组成,由于真空管采用真空保温,进入玻璃管内的热能不易散失,因此,散热损失比平板集热器显著减小,在60 ℃以上的工作温度下,仍具有较高的热效率;在寒冷的冬季,仍能集热,并有较高的热效率. 由于真空管太阳能集热器具有保温性能好、低温热效率高、成本低等优点,适合在北方地区使用,在家庭太阳能热水器上被广泛采用,国内市场的占有率约80 %。
1.3.5内皮上下件冲孔后累计偏差一致,但累计偏差≤1.5mm;
1.3.6内皮上下件折弯高度偏差一致。

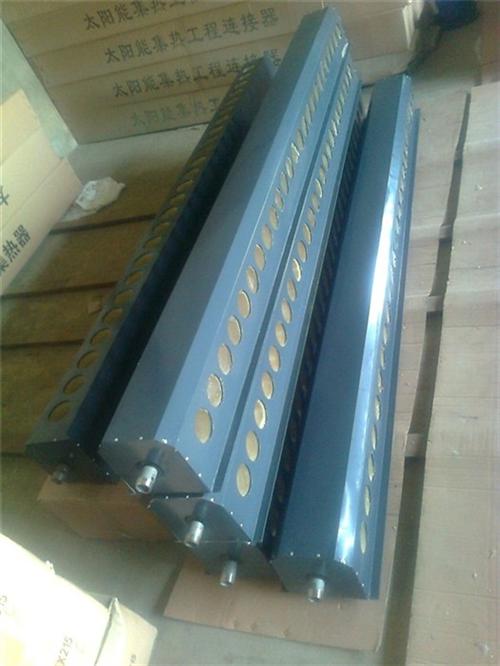

1.3.7全玻璃真空管集热器用联集箱外形尺寸应符合设计要求,其外形尺寸偏差±2%。
1.3.8全玻璃真空管集热器用联箱根据采用真空管规格确定孔径及孔间距,采用φ47mm全玻璃真空管的联集箱孔间距为70mm,采用全玻璃真空管的联集箱孔间距为80mm。(推荐)
1.3.9联集箱进出水口均设为1寸外丝接口,出外皮40 mm。(推荐)
1.4 焊接
1.4.1内胆直缝焊接完后不允许扭曲变形;
1.4.2 1寸丝管焊接应牢固,丝管应与内端盖端面垂直;
1.4.3内端盖焊接应成饱满的圆弧线,焊接应无焊瘤、焊缝周围颜色不允许变黑现象。
1.5 发泡
1.5.1发泡管口平整、光滑、干净无杂物,表面不允许有空洞,无收缩现象;
1.5.2联箱侧盖与外壳配合紧密,联箱侧盖与联箱上盖上端应平齐,并且联箱侧盖与联箱上盖之间不允许有缝隙,侧盖底端与外壳配合缝隙≤1mm;
1.5.3外壳表面应清洁,不允许存有划伤、硌伤现象,外观不允许有发泡料等影响外观质量的缺陷。
1.6联集箱的性能要求
1.6.1联箱、尾座外表面平整、无划痕、污垢和其他缺陷。
1.6.2联箱内胆材料不应溶解有碍人体健康的物质,其焊接应符合GB/T12467.3的规定。
1.6.3保温材料耐热应不低于120℃,导热系数应不大于0.05 W /(m·℃)。外观应填塞密实,无明显收缩与隆起,不应发霉、变质或释放污染物质。
1.6.4密封件材料外观应无裂痕、划伤或发粘、老化。
1.6.5联箱承压能力不小于0.06MPa。
1.6.6联箱的强度、刚度、闷晒、空晒、热冲击、淋雨、耐冻满足《真空管型太阳能集热器》 GBT 17581-2007的相关要求。
1.7 包装
尾座单独用气垫膜包装,尾座与工程联集箱不允许有划擦现象,配件包装齐全,不允许有遗漏。
太阳能工程联箱主体工程市场的主要客户群体
1、城市住宅小区
2、学校
3、宾馆
4、饭店
5、机关单位
太阳能工程联箱市场的技术创新
1、自动化控制的技术创新
2、新型高效平板集热器
3、搪瓷内胆水箱技术创新
