我公司隶属中国核工业总公司，地处湖南省长沙市曙光中路232号，是专业生产工程钻机的企业，主要产品有XUL-100型、HGY-200型、HGY-300型、HGY-650型、HGY-1000型、HGY-1500型钻机以及ＨＧＤ-100型、HGD-1000型、HGD-2000型全液压钻机，电镀、热压、复合片金刚石钻头、扩孔器，并配套生产各类钻探工具、器材等。
2005年11月1日获得煤矿矿用产品安全标志证书的有ZL-700型（XUL-100）、ZL-1700型(HGY-200)、ZL-2800型(HGY-300)钻机，该三类钻机符合国家煤矿安全的有关规定，可适应煤矿坑道探矿用。

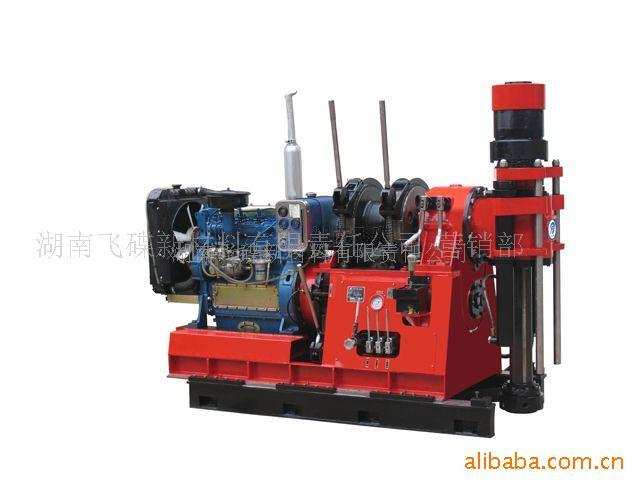

现很荣幸能向您推荐我公司生产的HGY-1500型钻机。广泛用于探矿、铁路、公路、港口、桥梁、水利水电、隧道、水井、工民建筑、工程地质勘探，大口径钻孔桩及小口径金刚石绳索取芯深孔钻探、地源热钻孔等工程的施工。
            钻机特点：
        整机结构紧凑、拆卸性能好（整机可拆分为7部分，最重的部分为430kg），易于搬迁，操作手柄集中，操作方便，整机长2.5米，高1.9米，稳定性能好。
　　采用汽车变速箱。变速箱采用CA151型汽车变速箱（其它厂家一般采用140、130型汽车变速箱，我公司配置较其它厂家大一等级），其最大输入扭矩可达530N?m，安全系数很大，可靠性高。转速范围广，正转十个转速级，最高转速1081r/min，最低转速54  r/min。
　　离合器采用与变速箱相配的离合器，其操纵机构为液压操纵，可靠性好。
　　分动箱亦采用汽车结构，采用斜齿轮传动为国内首创的专利技术（国内外同型产品一般为直齿传动），承载能力高，操作性能好，噪声低。换挡结构为接合套式换挡，换挡元件均是全齿传动，改变传统齿轮直接换挡易损坏齿轮的缺点，且换挡件均采用国内市场通用的汽车配件，通用性好，价格低廉，便于更换。
　　变速箱与分动箱联接采用内齿形弹性联轴器（国内通常采用万向联轴节，其螺杆在运转中易被剪断），允许有较大轴向、径向和角位移，具有结构简单、维修方便、拆装容易、噪声低、效率高、使用寿命长的优点。动力与钻机机架间加装车用缓冲垫，起到较好减震效果。
　　回转器立轴通孔直径为Φ95mm，可使用Φ89和Φ59六方主动钻杆，也可夹持Φ90以下圆钻杆进行钻进，适用于小口径岩心钻探及大口径钻孔桩施工等。
　　可根据客户需求实现塔机一体（采用专利技术，油压升降，方便斜孔钻探）。
HGY-1500型钻机技术参数

  机型    HGY—1500A
钻进深度（m）    1500～1200
钻杆直径（mm）    ф42～ф50
立轴转速（r/min）        正转:54，86，145，219，310，　378，　415，　570　，808，　1081
反转：58，　152　
立轴行程(mm)    600　
立轴最大起拔力（KN）    80
立轴最大加压力(KN)    60
立轴正转最大扭矩(N.M)    5200
立轴通孔直径（mm)    ф95
钢丝绳直径(mm)    17.5
卷筒容绳量（5层）    45
单绳第三层提升速度（m/s）    0.51，　0.81，　1.37，　2.06，　2.92，　3.91
单绳最大提升力(KN)    40
移动油缸行程(mm)    400
齿轮油泵型号    CB－FA40－FL
公称排量（ml/r)    40
公称压力（MPa)    14
  电机机型号    Y225S－4或Y225M-4
  功率（kw)      37或45
  转速（50HZ）      2400r/min
  钻孔倾角    0-360  °
  钻机重量（不含动力机）    2200kg
外形尺寸（长×宽×高）    2460×1150×1888mm
