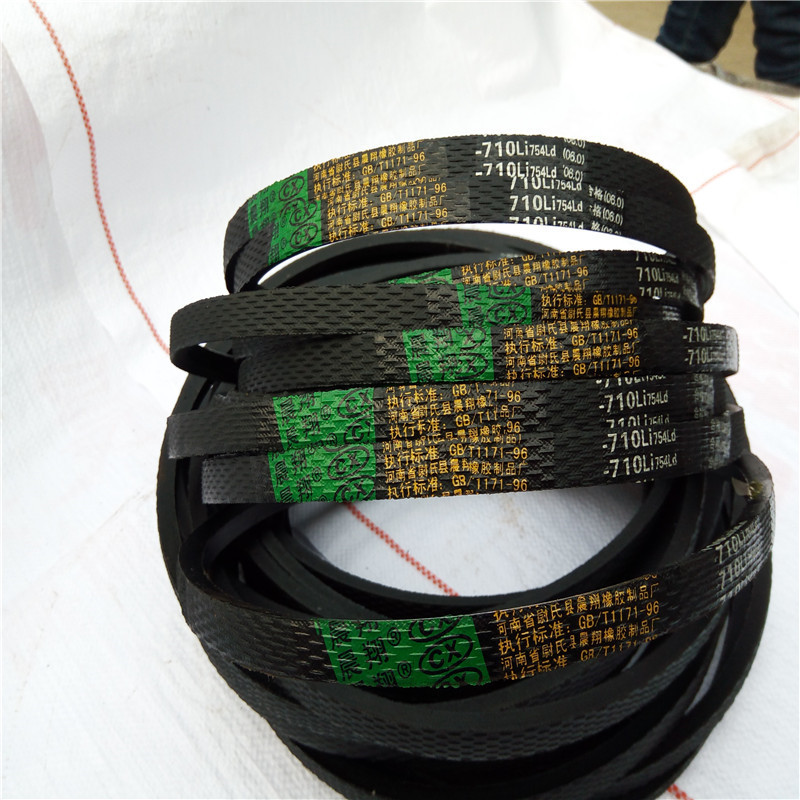

三角带标准及尺寸 三角带每型号规定了三角带断面尺寸： A 型三角带断面尺寸：顶端宽度13mm、厚度8mm； B 型三角带断面尺寸：顶端宽度17MM厚度10.5MM； C 型三角带断面尺寸：顶端宽度22MM厚度13.5MM； D 型三角带断面尺寸：顶端宽度21.5MM厚度19MM； E 型三角带断面尺寸：顶端宽度 38MM厚度25.5MM对应尺寸(宽* 高)：O（10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E （38*25.5）同型号皮带轮槽角同直径范围下推荐皮带轮槽角度数下： O 型皮带轮带轮直径范围50mm～71mm 时34 度；71mm～90mm 时36 度 >90mm 时38 度； A 型皮带轮带轮直径范围71mm～100mm 时34 度100mm～125mm 时36 度；>125mm 时38 度； B 型皮带轮带轮直径范围 125mm～160mm 时 34 度；160mm～ 200mm 时36 度>200mm 时38 度； C型皮带轮带轮直径范围200mm～250mm时34 度250mm～315mm 时36 度>315mm 时38 度； D 型皮带轮带轮直径范围 355mm～450mm 时 36 度>450mm 时 38 度； E 型 500mm～630mm 时36 度>630mm 时38 度
