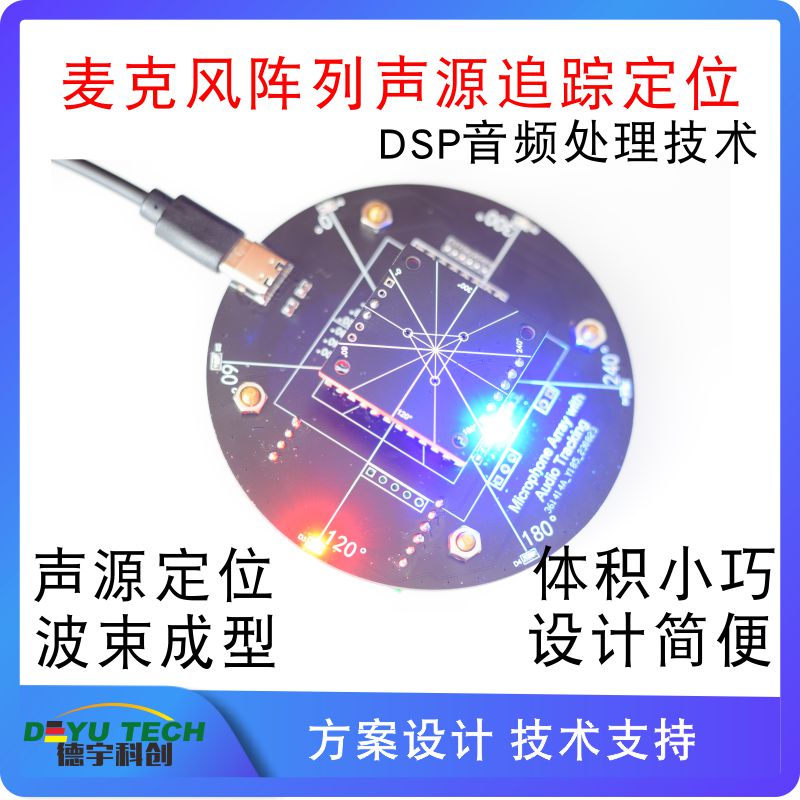

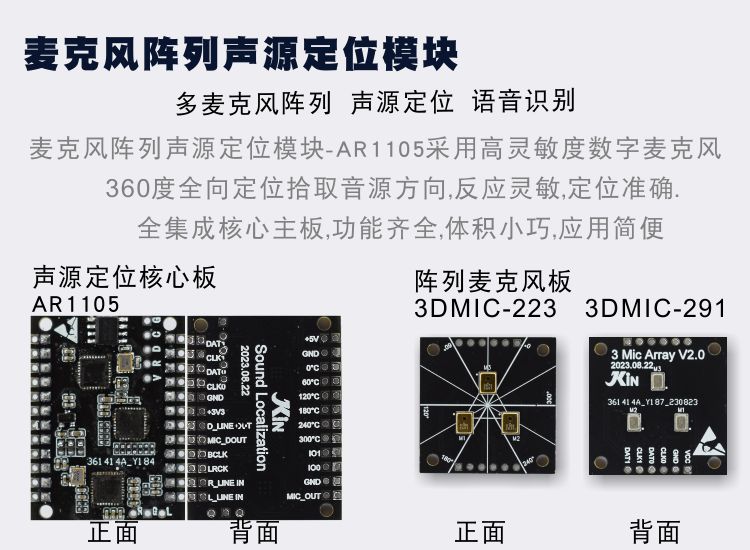

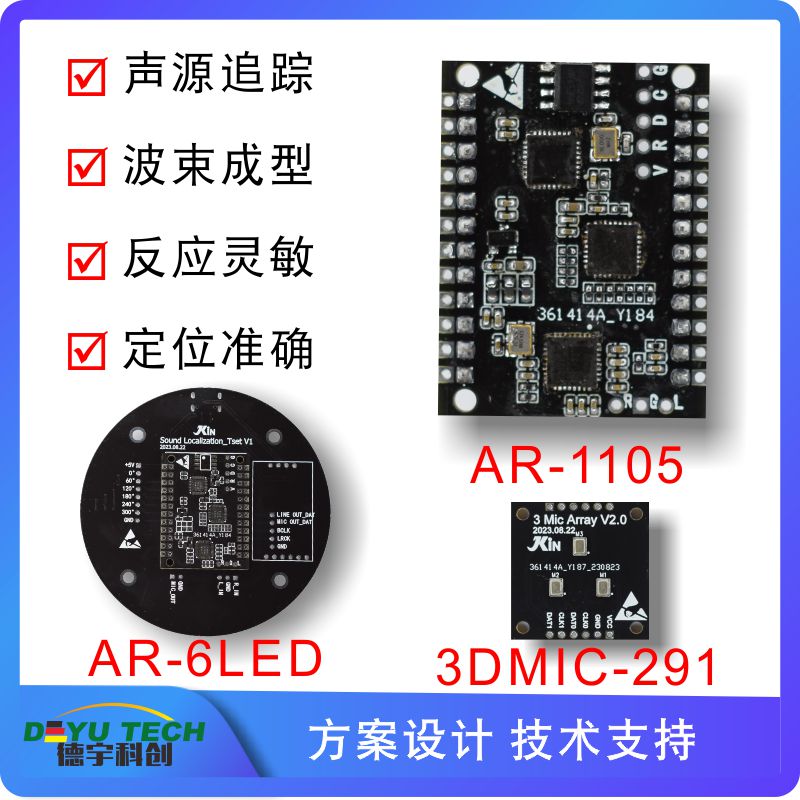

AR1105 是一款专用于音源定位寻向的模组。 模组选用行业最新算法内核 DSP 芯片,并综合简单易用的原则而设计。 AR1105 模组需要搭配 3 颗间距都为 10mm 数字麦克风， 利用每 2 颗数字麦克风组合的心形指向性， 能够方便快速的辨识圆周 6 个方向的音源方向。 对比常规的需要 4-6 麦， 甚至更多麦的阵列麦模式， AR1105 的方案则小巧实用， 适合众多小型设备的设计选用。
AR1105 在进入工作状态后， 会不断的刷新音源的方向角度， 并即时通过模组的 6 个方向 IO 端口输出高电平， 传送给后级 MCU 主板进行方向引导。
AR1105 除了对音源方向定位跟踪之外， 还预留了音频输出端口， 可以吧数字麦阵列捕获的声音由模拟端口或者数字音频端口输出， 由下一级音频系统选择使用。

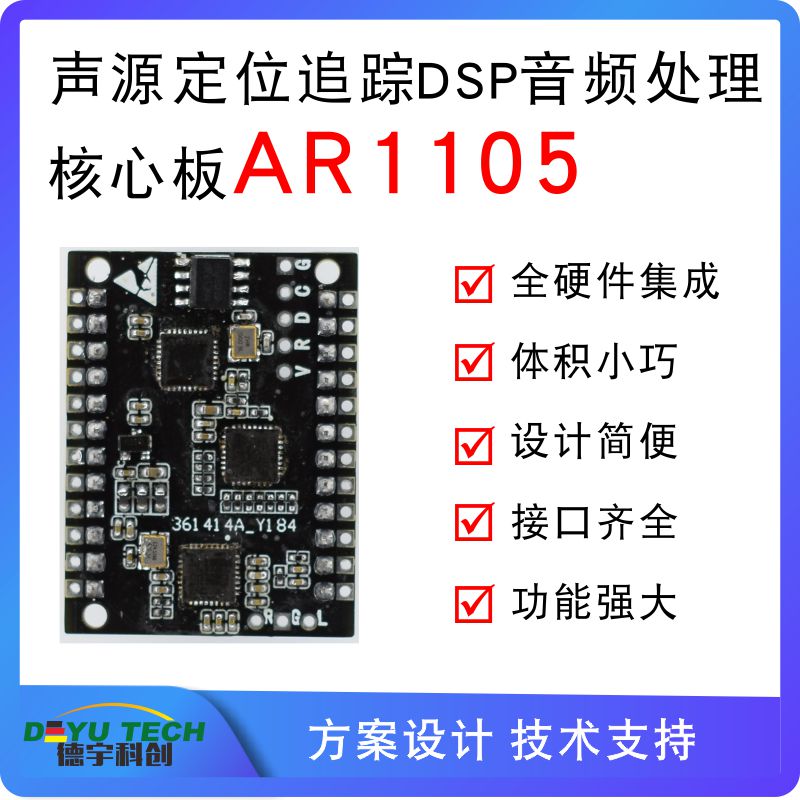

模块端口采用半孔焊盘及排针插孔设计， 体积小巧（ 长 37mm,宽 26mm）。 在已成型的产品中， 可以通过转接板快速接入； 而在新产品设计时， 则可以按模块尺寸图， 直接做焊盘形式焊接在系统板上， 方便各类产品的设计生产使用。

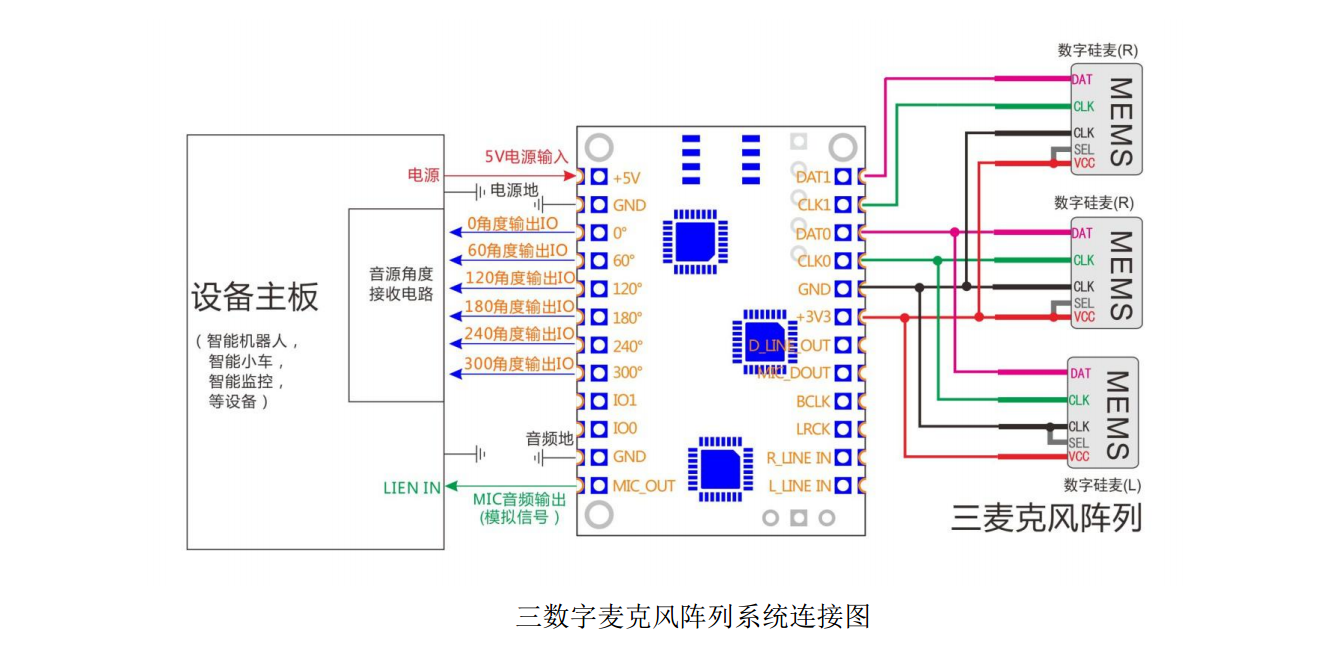

数字麦的误差率请尽量选用误差率为±1dBFS， 可以最大减少麦克风之间拾音差异。阵列麦在经过 DSP 处理后， 除了输出角度数据外， 还可以输出捕获的音频信号， 在有需要的情况下， 可连接至后级主板音频输入端。这个音频输出包括数字和模拟信号输出，常规按上图的直接选用 12 脚的模拟输出端口； 特殊需要时， 也可以连接至 15,16,17 的数字音频 I2S 输出端口（ 数字 I2S 音频的格式默认为 16K 采样， 16 位， I2S 标准格式）。
