大多数人只知道日本西铁城公司是做手表,时钟产品类的,其实西铁城公司是一个集团公司,公司有很多个分公司,也生产很多种产品,比如石英晶振系列也是西铁城的主打产品之一,而且早在2001年就在中国建厂以生产石英晶体表晶32.768KHZ系列为主,当然最出名的,深入中国人脑海里的还是西铁城的钟表了.西铁城于2001年7月在梧州投资成立领冠电子(梧州)有限公司,注册资本3000万元港币,主要生产石英晶振、手表、液晶反光块及其它新型电子元器件,当年12月投产,2002年出口额为1000多万美元.

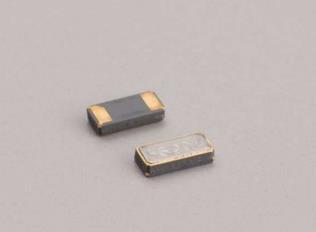

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英SMD晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
|
西铁城晶振参数
|
符号
|
CM315H规格
|
|
公称频率
|
f_nom
|
32.768KHZ
|
|
频率容许偏差
|
f_tol
|
±20ppm
|
|
顶点温度
|
Ti
|
25℃±5oC
|
|
保存温度范围
|
T_stg
|
?55oC~+125oC
|
|
工作温度范围
|
T_use
|
?40oC~+125oC
|
|
负载容量
|
CL
|
9.0pF，12.5pF
|
|
串联电阻
|
R1
|
90kΩ max
|
|
绝对最大激励等级
|
DL最大值
|
1.0μW Max
|
|
并联电容
|
C 0
|
0.95pF typ
|
|
频率老化程度
|
f_age
|
±3 x 10-6
|
.jpg)
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存手机晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）.
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
使用环境（温度和湿度）
请在规定的温度范围内使用石英晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管耐高温晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
