TI(德州仪器)

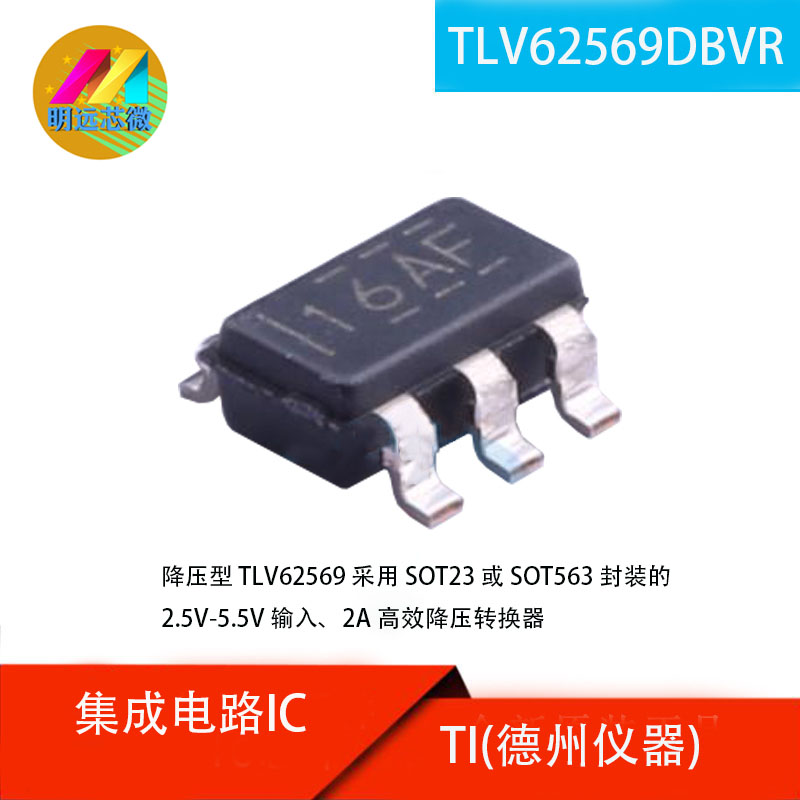

TLV62569DBVR

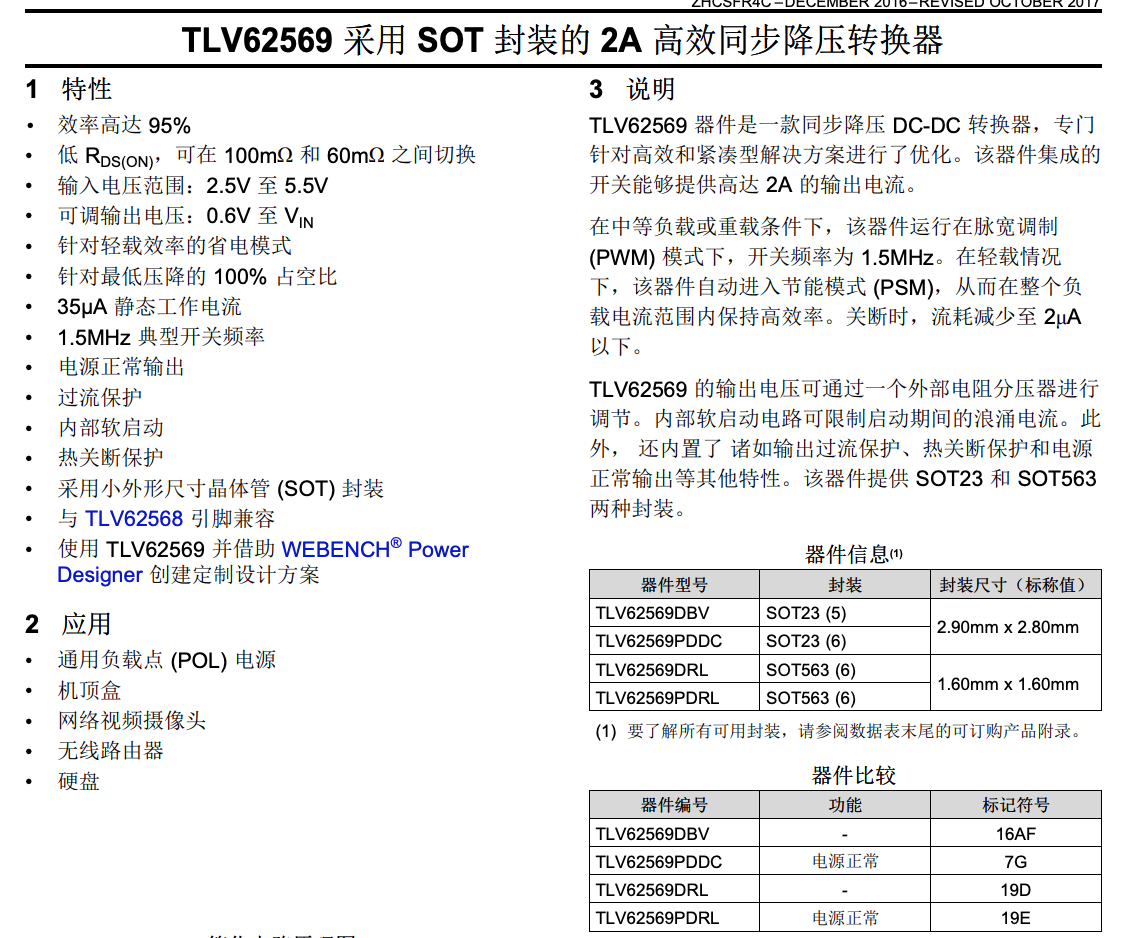

功能类型：降压型 TLV62569 采用 SOT23 或 SOT563 封装的 2.5V-5.5V 输入、2A 高效降压转换器
特性
1、 效率高达 95%
2、 低 RDS(ON)，可在 100mΩ 和 60mΩ 之间切换
3、 输入电压范围：2.5V 至 5.5V
4、 可调输出电压：0.6V 至 VIN
5、 针对轻载效率的省电模式
6、 针对zhui低压降的 100% 占空比
7、 35μA 静态工作电流
8、 1.5MHz 典型开关频率
9、 电源正常输出
10、 过流保护
11、 内部软启动
12、 热关断保护
13、 采用小外形尺寸晶体管 (SOT) 封装
14、 与 TLV62568 引脚兼容
15、 使用 TLV62569 并借助 WEBENCH® Power Designer 创建定制设计方案
应用
1、通用负载点 (POL) 电源
2、机顶盒
3、网络视频摄像头
4、无线路由器
5、硬盘
说明

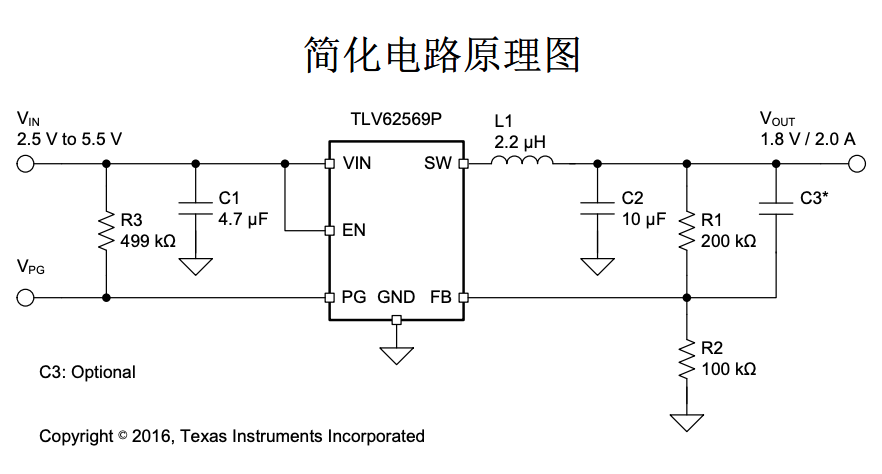

TLV62569 器件是一款同步降压 DC-DC 转换器，专门 针对高效和紧凑型解决方案进行了优化。该器件集成的 开关能够提供高达 2A 的输出电流。 在中等负载或重载条件下，该器件运行在脉宽调制 (PWM) 模式下，开关频率为 1.5MHz。在轻载情况 下，该器件自动进入节能模式 (PSM)，从而在整个负 载电流范围内保持高效率。关断时，流耗减少至 2μA 以下。 TLV62569 的输出电压可通过一个外部电阻分压器进行 调节。内部软启动电路可限制启动期间的浪涌电流。此 外， 还内置了 诸如输出过流保护、热关断保护和电源 正常输出等其他特性。该器件提供 SOT23 和 SOT563 两种封装。
