高速ADC，MS9280替代AD9280，P=P_高速ADC

型号：MS9280

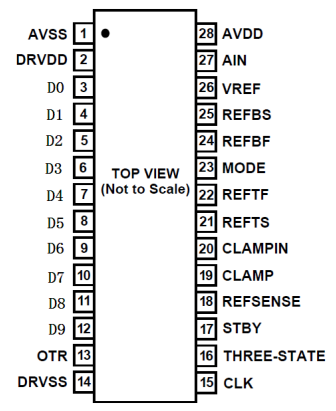

封装：SSOP28
产品描述
MS9280 是单芯片、单电源、10bit、50MSPS 模数转换器；内部集成了采样保持放大器和电源基准源。MS9280 使用多级差分流水线架构保证了 50MSPS 数据转换数率下全温度范围内无失码。MS9280 的输入适合图像视频和通信系统应用；用户可以根据实际需要选择单端输入或者差分输入，也可根据需要选择输入范围和消除失调。MS9280 内部集成的采样保持放大器，既适合复用系统又适合开关全波电压范围的连续信道，采样单信道输入频率可以超过奈奎斯特频率。交流耦合输入可以借助内部的钳位电路移位到一定的固定电平，动态性能非常完好。MS9280 内部集成了可编程基准源。根据系统需要也可以选择外部高精度基准满足系统精度的要求。单时钟输入控制内部的转换周期；数字输出二进制的数据信息。超出量化范围检测位信息表征了输入信号超过了最小和Max量化范围的信息。MS9280 可工作在 2.7V~5.5V 单电源范围，适合高速低功耗的应用范围。MS9280 适合工业温度范围（－40℃~+85℃）

产品特点
1、10 bit 50 MSPS 流水线 ADC
2、低功耗：90mV （3V 电源下） ? 宽工作范围：＋2.7～＋5.5V
3、高线性度：DNL：0.2LSB
4、低功耗模式控制
5、三态门输出
6、量化范围检测
7、内建钳位功能
8、高精度可编程基准电源
9、中频亚采样高达 135MHZ

应用说明
工作原理
MS9280 利用多级流水线架构实现了低功耗高速数据转换；将整个的转换精
度分成低精度的单阶子转换器，各阶转换的结果在时序控制下通过内部数字校准电路实现了高精度的数据转换。
睡眠模式
MS9280 可以通过设置引脚 STBY 为逻辑高电平同时保持时钟在低电平进入

睡眠模式。在这个模式下，典型的功耗约 4mW。芯片在 STBY 变成低电平后约 400ns后进入正常模式。
