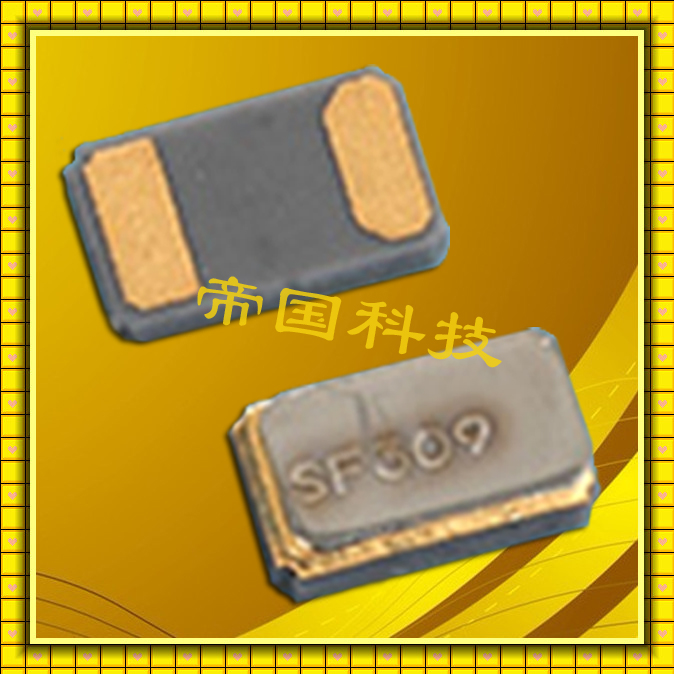

精工晶振,进口晶振,SC-16S晶振,精工进口32.768KHZ晶振 贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
小型贴片石英晶振,外观尺寸具有薄型表面石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求
|
精工晶振参数
|
符号
|
SC-16S规格
|
|
公称频率
|
f_nom
|
32.768kHz
|
|
频率容许偏差
|
f_tol
|
±20ppm
|
|
顶点温度
|
Ti
|
+25±5oC
|
|
二级温度系数
|
B
|
(?0.035±10%) x 10-6/oC2
|
|
负载容量
|
CL
|
7pF,9pF,12.5pF
|
|
串联电阻
|
R1
|
90kΩ 值
|
|
绝对激励等级
|
DL值
|
0.5μW
|
|
推荐激励等级
|
DL
|
0.1μW
|
|
并联电容
|
C 0
|
1.1pF 典型值
|
|
频率老化程度
|
f_age
|
±3 x 10-6
|
|
工作温度范围
|
T_use
|
?40oC to +85oC
|
|
保存温度范围
|
T_stg
|
?55oC to +125oC
|
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存石英晶振晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些精工进口32.768KHZ晶振产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度:温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。精工晶振,进口晶振,SC-16S晶振,精工进口32.768KHZ晶振
.jpg)
超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.精工晶振,进口晶振,SC-16S晶振,精工进口32.768KHZ晶振
低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,SEIKO石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
SC-16S晶振对应欧洲RoHS指令(电气电子设备中限制使用特定有害物质指令)及各国法令法规(REACH法规等) 作为采用新材料的其中一个条件,规定实施环境影响评价法. 环境影响评价法用于调查32.768K,时钟晶体,压电石英晶振材料中是否含有R o H S指令中的对象物质,是否含有法令法规中禁止使用的对象物质,来对应 RoHS指令和其他限制法令.(其中部分部件可能使用例外事项中的构件)
对应无卤素,燃烧高浓度、包含以溴和氯为代表的“卤族物质”的塑料等物质时,会产生有毒气体(二恶英).本公司精工晶振将没有使用溴、氯 系列的阻燃材料的产品称为“无卤素产品”,贴片晶振事业部实现了全部产品的无卤素化,向客户提供对环境友好的环保产品.
对应SII制定的绿化商品基准,本公司对达到一定基准的对环境友好的环保产品实行SII绿化商品的认证.
