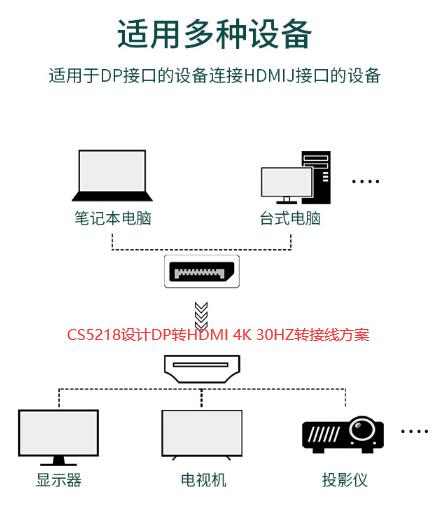

适用范围
1. CS5218 简介

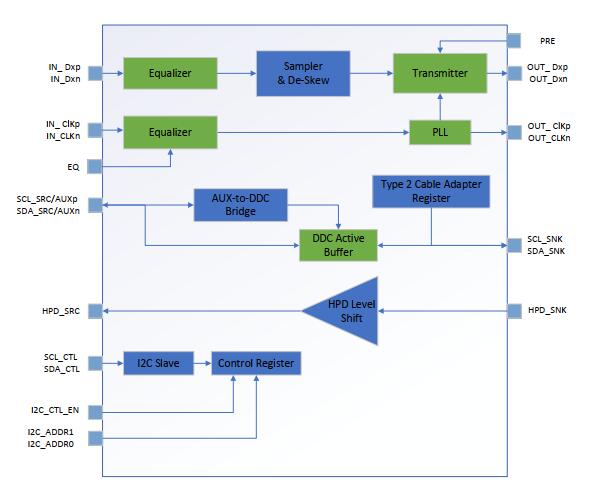

Capstone CS5218AN 是一款单端口 HDMI/DVI 电平移位器/中继器，具有重新定时功能。它支持交流和直流耦合 TMDS 信号高达 3.0-Gbps 的操作与可编程均衡和抖动清洗。它包括 2 路双模 DP 电缆适配器寄存器，可用于识别电缆适配器的功能。抖动清除 PLL 可以更好地满足更高数据速率的 HDMI 抖动合规性。设备的操作和配置可以通过引脚设置或 I2C 总线来实现。自动关机和静噪以提供灵活的电源管理
2. 特点总则
符合高达 3.0Gbps 的 HDMI 1.4b 规格通过 HDMI 支持 4K x 2K 和 3D 视频格式可进行水平移动的交流联轴器
可重复使用的直流耦合
用于补偿 PCB 和/或连接器损耗的可编程接收器均衡抖动清洗锁相环，以实现合规性
优越的对内和对间去偏
内置 DDC 有源缓冲边带信号可编程 TMDS 输出预加重 自动断电管理
自动静噪故障安全和电源管理
I2C 可通过 AUX 或 DDC 访问的 2 型双模 DP 电缆适配器寄存器内置AUX 到 I2C 桥接器，支持仅 AUX 的 GPU
低功耗
引脚控制模式或I2C 控制模式的灵活性
HDMI 数字输入
HDMI 1.4b 兼容
内置高性能自适应均衡器支持热插拔检测
HDMI 数字输出
HDMI 1.4b 兼容
每个通道的数据速率高达 3-Gbps
支持高达 3840 x2160@30Hz 或者 4096x2160@30Hz
杂项
5x5mm QFN40 RoHS 兼容无铅封装
0° 至 70°C 工作温度范围
ESD: HBM 4 kV
电力与技术 单个 3.3V 电源
内置 1.2V LDO，节省整体方案 BOM 成本
