安格AG6201 HDMI转VGA带DAC
- 价 格：
面议 /
个
- 供 应 地：广东省深圳市
- 发布公司：深圳市安格瑞科技有限公司
- 产品型号：AG6201-MAQ
- 品 牌：ALGOLTEK安格
- 发布日期：2020/3/12 9:23:44
- 联系人QQ：1659747718
详细说明
一、 AG6201概述
ALGOLTEK AG6201是一个高性能、低成本的单芯片解决方案，用于实现HDMI1.4高分辨率视频到VGA转换器。芯片内置音频DAC，节省成本，优化板空间。内置音频DAC可以一个简单的电路控制 ，用户可以隐藏这一功能。AG6201采用ALGOLTEK超低功耗设计，无需外部电源即可独立运行。
二、 AG6201特性
HDMI1.4b转VGA转换器
AG6201支持1920x1200@60Hz的视频分辨率
AG6201支持热插拔检测
无晶体设计，可去除外部晶体，降低BOM成本
内置8位音频DAC
内置3.3V和1.2V调压器
芯片上的HDCP引擎，符合HDCP 1.4
集成在芯片上的HDCP1.4密钥
1.2V核心电源和3.3V I/O电源
2KV ESD防静电性能
AG6201操作温度范围0 C到+85 C
三、 AG6201设备信息
插入图AG6201设备信息
Part Number Package Body Size
AG6201-MAQ QFN-48 6x6 mm2
四、 AG6201应用程序
插入图AG6201应用程序
HDMI转VGA转换器
图1 HDMI转VGA转换器应用程序
安格瑞是台湾安格ALGOLTEK的代理商，专注于AG6201, 安格AG6201,AG6201-MAQ,安格AG6201,AG6201代理商, HDMI转VGA方案,HDMI转VGA IC,若您需要AG6201-MAQ,AG6201中文规格书 , AG6201设计资料,欢迎联系安格瑞400-880-5552，也可与本站在线客服联系
五、 AG6201系统框图
插入图AG6201系统框图
图2系统框图
六、 AG6201引脚定义及功能
插入图AG6201引脚定义及功能
图3引脚定义

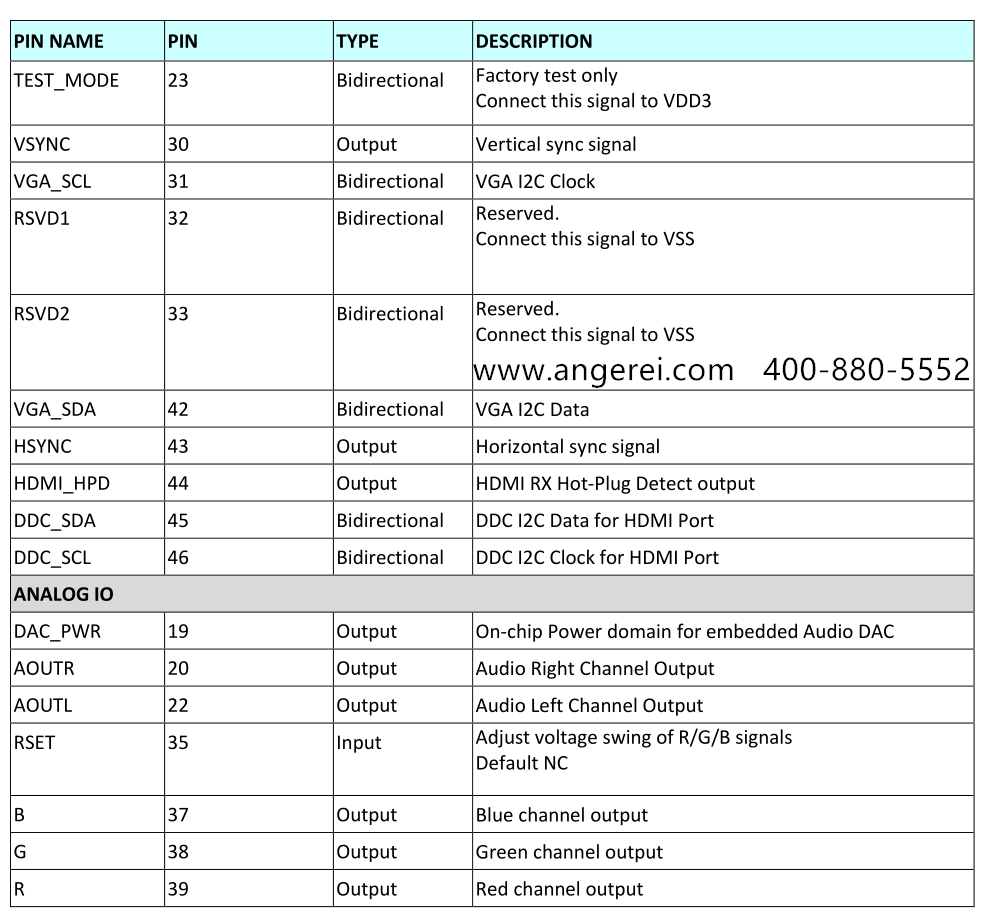

表1 AG6201引脚说明
插入AG6201引脚说明1
插入AG6201引脚说明2
图3 AG6201引脚定义
安格瑞是台湾安格ALGOLTEK的代理商，专注于AG6201, 安格AG6201,AG6201-MAQ,安格AG6201,AG6201代理商, HDMI转VGA方案,HDMI转VGA IC,若您需要AG6201-MAQ,AG6201中文规格书 , AG6201设计资料,欢迎联系安格瑞400-880-5552，也可与本站在线客服联系
