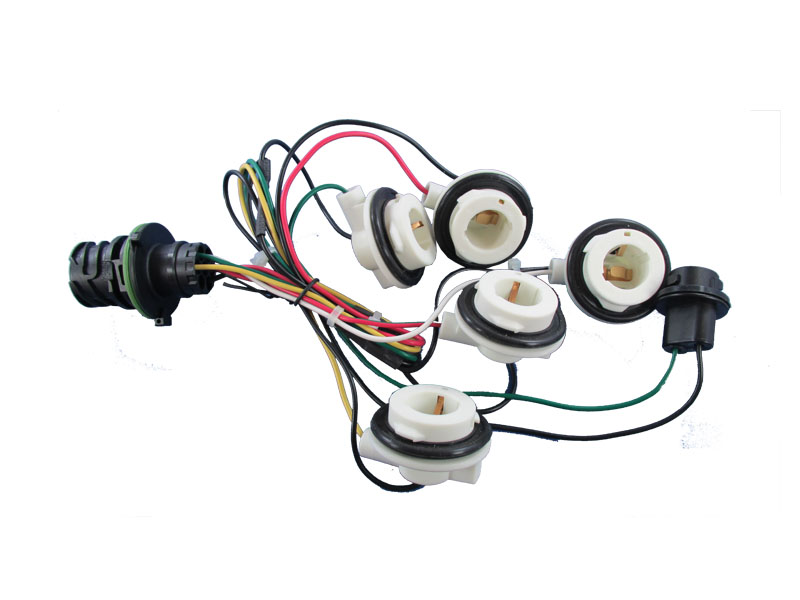

汽车内饰灯线束 各类内饰灯线束加工定制 祥龙嘉业工厂定制
汽车电路图常见的表达方式有 线路图、原理图和线束图等 3 种。 线路图的特点 线路图是传统的汽车电路图表达方式，它将汽车电器在车上的实际位置相对应地用外形简图表示在 电路图上，再用线条将电路、开关、保险装置等和这些电器一一连接起来。 线路图的特点是：由于电器设备的外形和实际位置都和原车一致，因此，查找线路时，导线中的分支、 接点很容易找到，线路的走向和车上实际使用的线束的走向基本一致。其缺点是：线条密集、纵横交错， 导致读图和查找、分析故障时，非常不方便。 识读线路图的要点是： 1. 对该车所使用的电器设备结构、原理有一定的了解，对其电器设备规范比较清楚； 2. 通过识读认清该车所有电器设备的名称、数量以及它们在汽车上的实际安装位置； 3. 通过识读认清该车每一种电器设备的接线柱的数量、名称，了解每一接线柱的实际意义。 原理图的特点 原理图是用国家统一规定的图形符号， 把仪器及各种电器设备， 按电路原理， 由上到下合理地连接起来， 然后再进行横向排列。 原理图的特点是：对线路图作了高度地简化，图面清晰、电路简单明了、通俗易懂、电路连接控制 关系清楚，有利于快速查找与排除故障。
