AL1210 基本说明
AL1210是一个单片降压开关模式控制器与可编程输出电流限制。它实现了连续的输出电流在宽输入范围内具有良好的负载和线路调节。最大输出电流感应电流可以通过一个精确的输入检测电阻编程。它可以输出恒定电压。内部热关断，循环电流限制保护。所需的最少数量的现成标准的外部元件。芯片引脚采用SOIC8封装。宽电压+ 8V至+ 90V操作输入范围，可编程输出电流可达8A，12V输入。输出可调从0.8V到35V的，可编程的输出电流限制，没有功率损耗外部功率MOSFET开关成熟输出短路保护电路输入循环周期的电流保护功能。

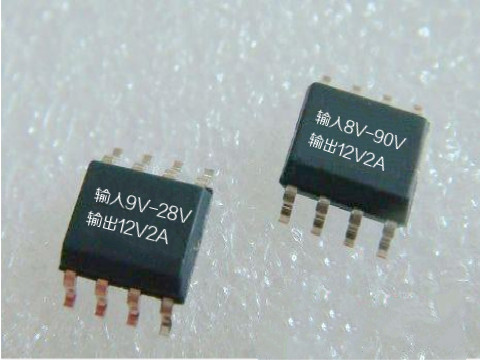

SOP8封装，外置MOS
电路简单，输出电压电流可调
8V-90V宽电压输入
奥隆电子科技---- 张勇
一三O六六九九叁叁二O
热线13066993320
热线18824258010
热线0755-23726010
适用范围
电动摩托车仪表控制系统
电动自行车仪表控制系统
扭扭车蓝牙板
独轮车，漂移车
高压模拟/数字系统
工业控制系统
电信通讯电源供电系统
以太网POE系统
【AL1210HV芯片】技术参数
|
PARAMETER |
SYMBO |
TESTCONDITIONS |
MIN |
TYP |
MAX |
UNIT |
|
Feedback Voltage |
VFB |
8V ≤ VIN ≤ 90V |
0.785 |
0.805 |
0.825 |
V |
|
Feedback Bias Current |
IBIAS(FB) |
VFB = 0.8V |
|
10 |
|
nA |
|
Oscillator Frequency |
fSW |
VFB = 0.8V |
175 |
200 |
225 |
KHZ |
|
Boot-Strap Voltage |
VBST-VSW |
|
|
6.4 |
|
V |
|
Minimum On Time (4) |
tON |
VFB = 1V |
|
100 |
|
ns |
|
Under Voltage Lockout Threshold Rising |
|
|
3.0 |
3.3 |
3.6 |
V |
|
Under Voltage Lockout Threshold Hysteresis |
|
|
200 |
|
|
mV |
|
Supply Current (Quiescent) |
|
VEN = 2V, VFB = 1V |
|
400 |
500 |
μA |
|
Thermal Shutdown(4) |
|
|
|
160 |
|
°C |
