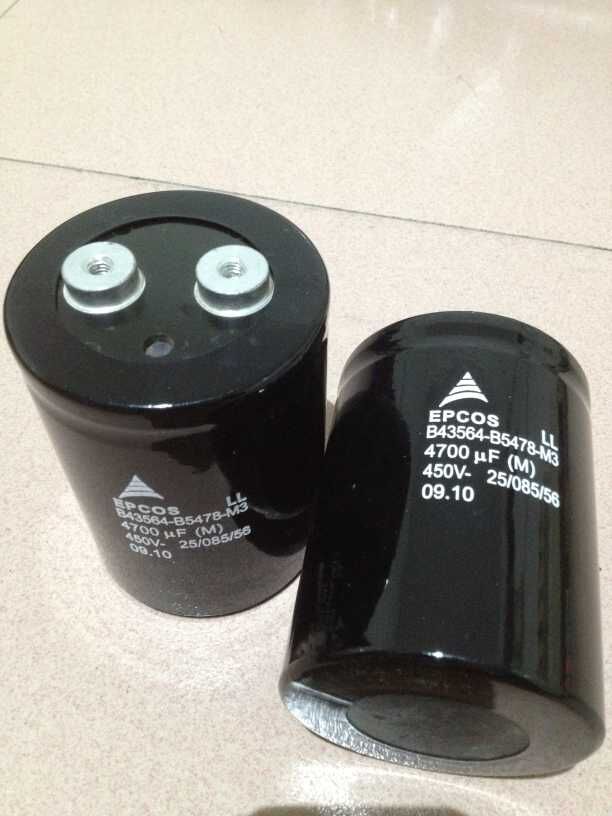

EPCOS电容B43564系列
买电容我公司提供，专业的知识讲解。深入了解请联系我们销售人员，联系电话：0755-36504116 15915338232
——主要针对通用变频器、中高压变频器、UPS、逆变电焊机等电力电子设备对电解电容的要求应用
——高纹波电流，ROHS环保兼容，全绝缘外套铝壳结构，带有安全阀l
1.容量和额定工作电压：

在电容选型中，对电流变化频率高的地方要选用较大容量的电容，但并非容量越大越好，需要考虑容量增大，成本和体积可能会上升及电容越大充电电流就越大，充电时间也会越长等因素。

常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、250V、400V、500V、630V。电容在电路中实际要承受的电压不能超过它的耐压值。在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。

在滤波电路中，电容的耐压值不要小于交流有效值的1.42倍。其次需要考虑工作电压裕量，一般来说要在15％以上。让电容器的额定电压具有较多的余裕，能降低内阻、降低漏电流、降低损失角、增加寿命。

2.介质损耗：

电容器在电场作用下消耗的能量，通常用损耗功率和电容器的无功功率之比，即损耗角的正切值表示（在电容器的等效电路中，串联等效电阻 ESR 同容抗 1/ωC 之比称之为 Tan δ。 ESR 是在 120Hz 下计算获得的值。显然，Tan δ随着测量频率的增加而变大，随测量温度的下降而增大）。损耗角越大，电容器的损耗越大，损耗角大的电容不适于高频情况下工作。

散逸因数dissipationfactor(DF)会以损失角tanδ表示，愈低愈好。此参数与温度、容量、电压、频率……都有关系；当容量相同时，耐压愈高的DF值就愈低。此外随温度，频率上升而升高。

3.ESR：

电容器会因其构造而产生各种阻抗、感抗。ESR(等效串联电阻)及ESL(等效串联电感)是容抗的基础。一个等效串联电阻（ESR）很小的电容相对较大容量的外部电容能很好地吸收快速转换时的峰值（纹波）电流。用 ESR 大的电容并联更具成本效益。

4.纹波电流和纹波电压：

也称作涟波电流和涟波电压，即 ripple current，ripple voltage。含义是电容器所能耐受纹波电流/电压值。纹波电压等于纹波电流与ESR的乘积。

散逸因数dissipationfactor(DF)会以损失角tanδ表示，愈低愈好。此参数与温度、容量、电压、频率……都有关系；当容量相同时，耐压愈高的DF值就愈低。此外随温度，频率上升而升高。

当纹波电流增大的时，即使在 ESR 保持不变的情况下，纹波电压也会成倍提高。换言之，当纹波电压增大时，纹波电流也随之增大，这也是强调电容具备更低 ESR 值的原因。叠加入纹波电流后，由于电容内部的等效串连电阻（ESR）引起发热，从而影响到电容器的使用寿命。一般的，纹波电流与频率成正比，因此低频时纹波电流也比较低。

额定纹波电流是在最高工作温度条件下定义的数值。而实际应用中电容的纹波承受度还跟其使用环境温度及电容自身温度等级有关。

5.漏电流：

电容器的介质对直流电流具有很大的阻碍作用。然而，由于铝氧化膜介质上浸有电解液，在施加电压时，重新形成的以及修复氧化膜的时候会产生一种很小的称之为漏电流的电流。通常，漏电流会随着温度和电压的升高而增大。它的计算公式大致是:I＝K×CV。漏电流I的单位是μA，K是常数。一般来说，电容器容量愈高，漏电流就愈大。从公式可得知额定电压愈高，漏电流也愈大，因此降低工作电压亦可降低漏电流。

量大可开17%票如有需要，欢迎各新老客户垂询！联系电话：15915338232
——主要针对通用变频器、中高压变频器、UPS、逆变电焊机等电力电子设备对电解电容的要求应用
——高纹波电流，ROHS环保兼容，全绝缘外套铝壳结构，带有安全阀l

EPCOS电容B43564系列
