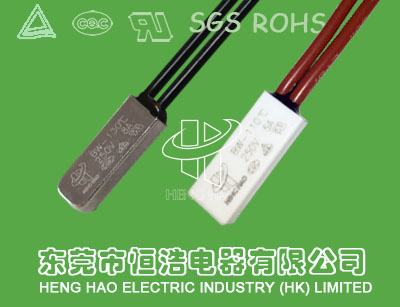

BW系列热保护器工作原理
BW系列热保护器是采用一定几何形状的双金属片，无需辅助机构，仅靠双金属片的自身感温和电流热效应，使双金属元件的状态发生快速变化，直接带动触点实现自动切断和接通电路，起到过热、过载保护作用。
BW系列热保护器应用范围
广泛应用于家用电器电机及电器设备，如电热毯、墙暖、地暖、洗衣机电机、豆浆机电机，风扇电机、空调电机、分马力电机、直流马达、交流无刷马达、水泵、变压器、镇流器、灯具、充电电池组、电加热器具等。
BW系列热保护器技术参数
(1)触点形式：常开、常闭
(2)触点容量：10A/AC120V；8A/AC250V；10A/AC250V；16A/AC250V
(3)常态接触电阻≤50mΩ
(4)绝缘电阻 ≥100mΩ
(5)温度范围：40~150度
(6)外壳：铁壳；塑壳
(7)寿命：≥10,000 次
(8)尺寸
|
产品型号 |
长(mm) |
宽(mm) |
高(mm) |
电气额定值 |
导线(mm) |
|
BW铁壳 |
20 |
7.5 |
3.8 |
5A/250V;10A/250V |
AWG#22,AWG#18高温硅胶线L1=L2=70mm,或根据客人的要求定制。 |
|
20 |
8.0 |
4.1 |
16A/250V |
||
|
BW塑壳 |
20 |
8.0 |
4.0 |
5A/250V;10A/250V |
(9)动作温度及复位温度对照表
|
代码 |
动作温度 |
复位温度 |
代码 |
动作温度 |
复位温度 |
|
40 |
40℃±5℃ |
≥30℃ |
100 |
100℃±5℃ |
80±10℃ |
|
45 |
45℃±5℃ |
≥30℃ |
105 |
105℃±5℃ |
70±12℃ |
|
50 |
50℃±5℃ |
≥30℃ |
110 |
110℃±5℃ |
75±12℃ |
|
55 |
55℃±5℃ |
≥30℃ |
115 |
115℃±5℃ |
80±12℃ |
|
60 |
60℃±5℃ |
40±10℃ |
120 |
120℃±5℃ |
85±12℃ |
|
65 |
65℃±5℃ |
45±10℃ |
125 |
125℃±5℃ |
90±12℃ |
|
70 |
70℃±5℃ |
50±10℃ |
130 |
130℃±5℃ |
95±12℃ |
|
75 |
75℃±5℃ |
55±10℃ |
135 |
135℃±5℃ |
100±12℃ |
|
80 |
80℃±5℃ |
60±10℃ |
140 |
140℃±5℃ |
105±12℃ |
|
85 |
85℃±5℃ |
65±10℃ |
145 |
145℃±5℃ |
110±12℃ |
|
90 |
90℃±5℃ |
70±10℃ |
150 |
150℃±5℃ |
115±12℃ |
|
95 |
95℃±5℃ |
75±10℃ |
|
|
|
(1)体积小，便于安装
(2)速动型双金属片，反应速度快
(3)寿命高达10000次以上
(4)防真空浸漆工艺
(5)可替代SENSATA 17AM 7AM, 韩国SEK ST-22等国外产品
