干簧管
- 价 格:
面议 /
PCS
- 供 应 地:广东省东莞市
- 发布公司:东莞市大新电子有限公司
- 产品型号:MKA,ORD
- 品 牌:俄罗斯
- 发布日期:2013/1/3 16:52:26
- 联系人QQ:1356613447

详细说明

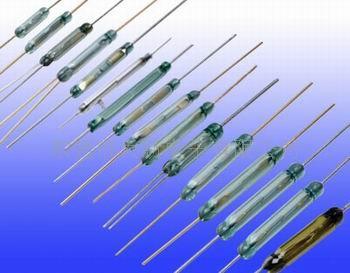

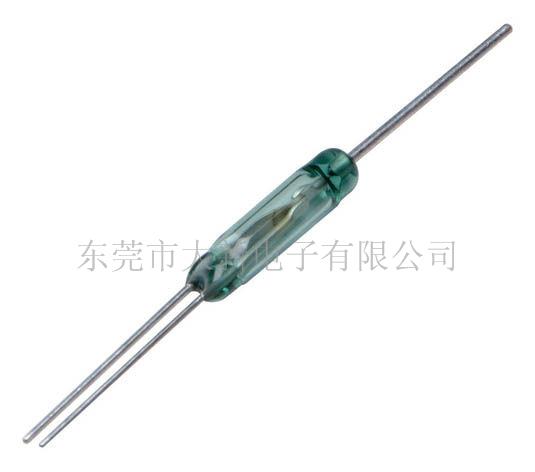

干簧管,也称舌簧管、磁簧管、干簧开关、舌簧开关及磁控管,英文名为Reed Switches.
干簧管由一对用磁性材料制造的弹性舌簧组成,舌簧密封于充有惰性气体(或者真空)的玻璃管中,舌簧端面互叠但留有一条细间隙。舌簧端面触点镀有一层贵金属,如铑、钌、铱,使开关具有稳定的特性和极长的使用寿命。干簧管比一般机械开关结构简单、体积小、速度高、工作寿命长;而与电子开关相比,它又有抗负载冲击能力强的特点,工作可靠性很高。所以,干簧管在家电、汽车、通讯、工业、医疗、安防等领域得到了广泛的应用。
但是,由于干簧管的结构特点,我们在加工使用时要特别小心,否则,很容易造成对干簧管的损坏,造成潜在的质量问题。尤其我们在对干簧管引线脚的剪切及弯曲、干簧管的安装及焊接需要特别注意,以下是具体建议。
干簧管引线脚的剪切及弯曲:
1. 引线脚的剪切或弯曲时,必须避免施加不适当的应力,而使干簧管的玻璃与金属密封处受到损坏,适当的夹紧工具是必备的。
2. 引线脚的剪切或弯曲时,玻璃管长度7~20mm:建议玻璃末端与剪切端/弯曲端的距离最少3mm;20mm以上:距离最少8mm。
3. 引线脚的剪切及弯曲后,干簧管的启动及释放值会增加。
干簧管的安装及焊接:
1. 干簧管遇高温时间过长可能会导致玻璃与金属密封处裂开及泄露,因此必须采取快速及可靠的焊接技术,建议的焊接条件为:手焊:280 ~ 300℃;自动焊接:250 ~ 300℃。
2. 干簧管焊接时,焊接的电流所产生的磁场效应,能使干簧管开关动作导致触点损坏,因此焊接时,必须采取适当的保护措施。
3. 不得同时焊接干簧管两端的引线脚。
4. 干簧管安装及焊接到PCB板时需注意PCB板的变形及热膨胀特性,其应力亦可能会损伤干簧管的玻璃与金属密封。
5. 当PCB板上安装干簧管时,建议PCB板与干簧管间需保持适当的间距,或将干簧管插入PCB板的孔位中。
同时,所有加工好的干簧管产品,最后都要进行100%的检测,以便检查干簧管加工过程中是否产生了不良,典型的检测包括:吸合值、断开值、接触电阻、切换电压、切换电流、耐压等,更加复杂的检测包括气密性测试。
如果没有一定的加工设备和检测手段,最好不要直接采购原始的干簧管,而是选用专业厂家加工好的干簧管或者干簧管组件。主要产品有:
1. 塑封干簧管:
干簧管过压成型后,玻璃管得到了更好的保护。如果将引脚进一步处理,可以做成贴片封装的,进一步卷带封装,可以直接上自动SMT。
东莞市大新电子是一家专业设计、生产、销售于一体的大型科技有限公司,公司主要制作液位传感器、液位浮球开关、油位传感器、水流传感器、接近传感器、干簧管、PP浮球、NBR/不锈钢浮球等,产品广泛应用食品、化工、医疗、环保水处理、电器、机械等电子行业。公司拥有先进的机械设备、健全的检测手段、严格的企业管理制度,确保了产品具有较强的技术优势和竞争能力。我们以优秀的水准生产出一流的产品,以一流的服务与广大客户朋友合作。累积国内外相关产品之经验,逐渐形成了一个经验丰富、团结高效的核心团队,公司具备批量生产之能力,可为广大客户提供高水准的产品设计、快捷的交货周期、完善的售后服务,欢迎各界朋友来电咨询或洽谈。
