英制螺栓型滚轮滚针轴承 产品尺寸  图纸  参数 如下：

均长期专业生产，质量可靠，价格优惠，欢迎来电咨询洽谈！
 CF-1/2-NS   CR8    (dXDXCXB) 4.826X12.700X 8.731X22.225    ；
 CF-1/2-SB   CR8-1  (dXDXCXB) 4.826X12.700X 9.525X26.194    ；
 CF-5/8-NS   CR10   (dXDXCXB) 6.350X15.875X10.319X26.988    ；
 CF-5/8-SB   CR10-1 (dXDXCXB) 6.350X15.875X11.112X30.956    ；
 CF-3/4-SB   CR12   (dXDXCXB) 9.525X19.050X12.700X35.719    ；
 CF-7/8-SB   CR14   (dXDXCXB) 9.525X22.225X12.700X35.719    ；
 CF-1-SB     CR16   (dXDXCXB)11.112X25.400X15.875X42.063    ；
 CF-1-1/8-SB CR18   (dXDXCXB)11.112X28.575X15.875X42.063   ；
 CF-1-1/4-SB CR20  (dXDXCXB)12.700X31.750X19.050X51.594    ；
 CF-1-3/8-SB CR22   (dXDXCXB)12.700X34.925X19.050X51.594   ；
 CF-1-1/2-SB CR24   (dXDXCXB)15.875X38.100X22.225X61.119   ；
 CF-1-5/8-SB CR26   (dXDXCXB)15.875X41.275X22.225X61.119   ；
 CF-1-3/4-SB CR28   (dXDXCXB)19.050X44.450X25.400X70.644   ；
 CF-1-7/8-SB CR30   (dXDXCXB)19.050X47.625X25.400X70.644   ；
 CF-2-SB     CR32   (dXDXCXB)22.225X50.800X31.750X83.344    ；
 CF-2-1/4-SB CR36   (dXDXCXB)22.225X57.150X31.750X83.344   ；
 CF-2-1/2-SB CR40   (dXDXCXB)25.400X63.500X38.100X96.042   ；
 CF-2-3/4-SB CR44   (dXDXCXB)25.400X69.850X38.100X96.042   ；
 CF-3-SB     CR48   (dXDXCXB)31.750X76.200X44.450X108.74   ；
 CF-3-1/4-SB CR52   (dXDXCXB)31.750X82.550X44.450X108.74   ；
 CF-3-1/2-SB CR56   (dXDXCXB)34.925X88.900X50.800X121.44   ；
 CF-4-SB     CR64   (dXDXCXB)38.100X101.60X57.150X146.84    ；
 CF-5-SB     CR80   (dXDXCXB)50.800X127.00X69.850X200.00    ；
 CF-6-SB     CR96   (dXDXCXB)63.500X152.40X82.550X236.54    ；

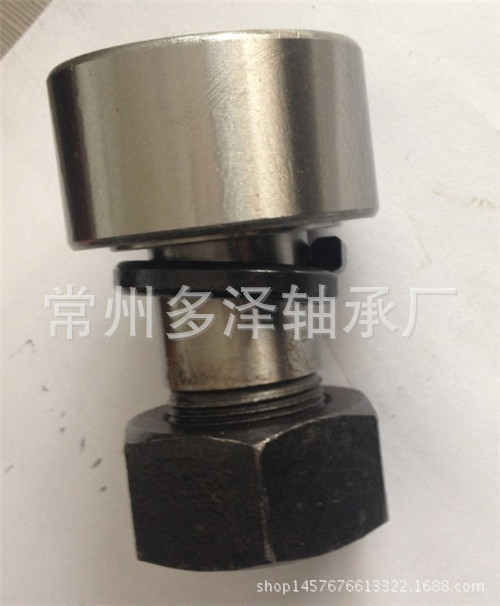

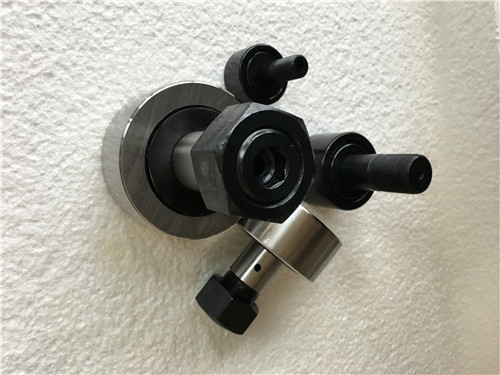

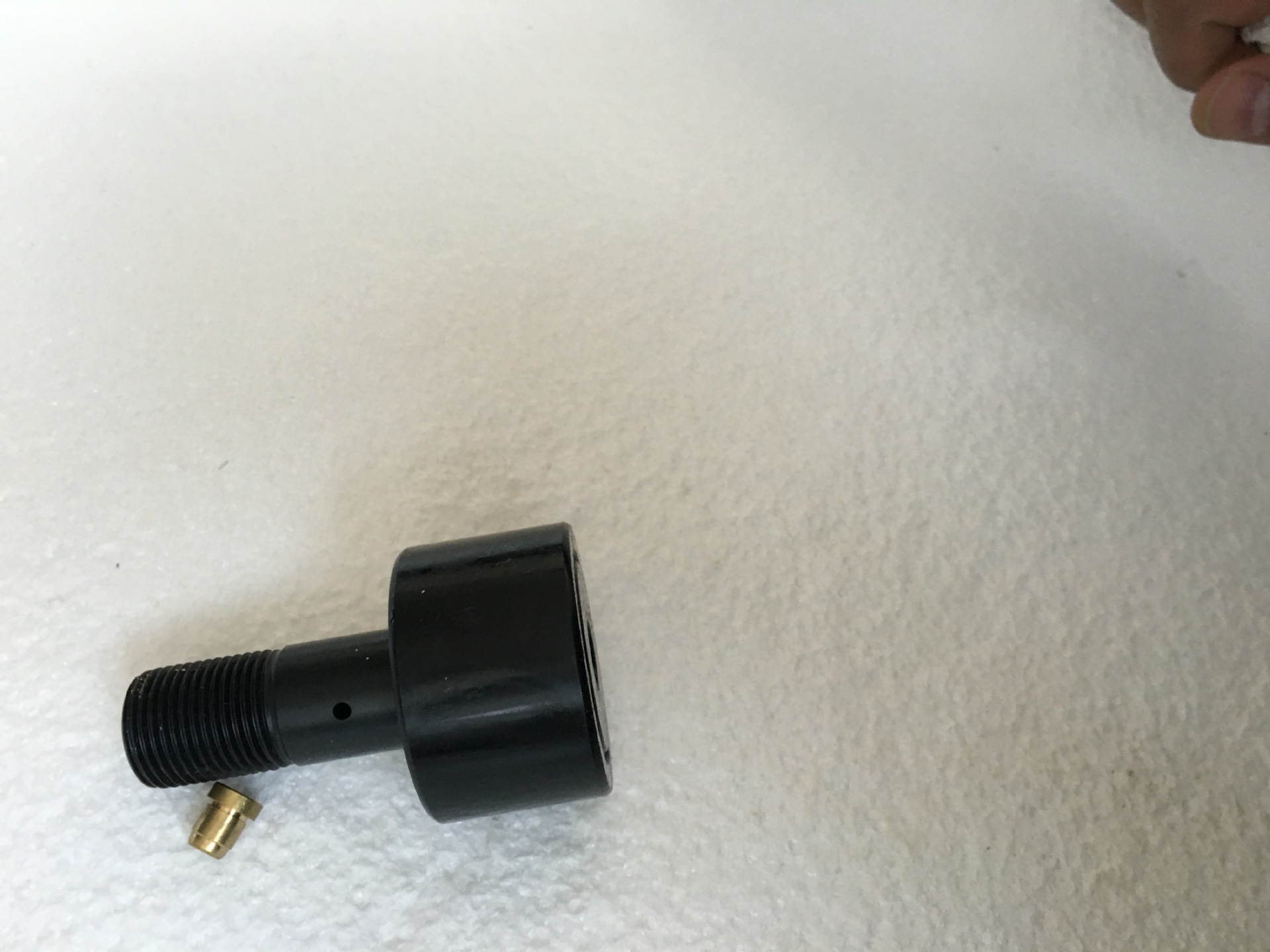

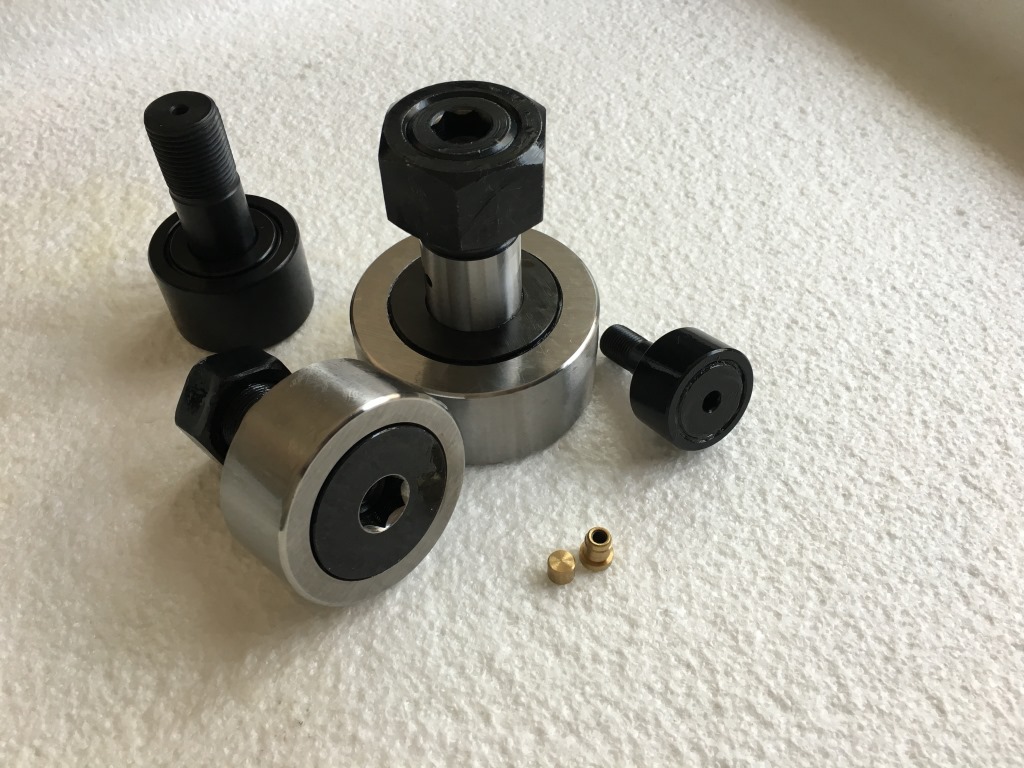

英制曲线滚轮由一根作为滚子组内滚道的螺栓及一个厚壁外圈组成。
螺栓轴的台肩及压在螺栓上的端面挡圈组成了外圈沿两个侧面方向的引导面。
当曲线滚轮在平滚道或凸轮盘上运动时，由于外圈的弹性变形，滚轮的内应力加大。
