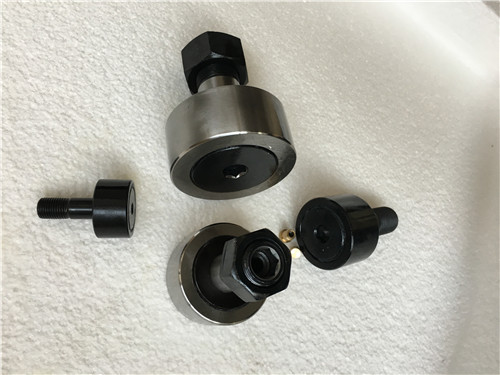

英制螺栓型滚轮滚针轴承是由由机加工厚壁外圈、滚针或圆柱滚子、或保持架引导或满装滚动体组、内圈或螺栓及 密封组成的轴承单元，可承受较高的径向负荷和一定的冲击负荷，结构紧凑多样、旋转精度高、品种繁多、适应 性广、易于安装。广泛用于机床、冶金机械、纺织机械、印刷机械等机械设备和加工流水线。
英制螺栓型滚轮滚针轴承 产品尺寸 图纸 参数 如下：
均长期专业生产，质量可靠，价格优惠，欢迎来电咨询洽谈！
CF-1/2-NS CR8 (dXDXCXB) 4.826X12.700X 8.731X22.225 ；
CF-1/2-SB CR8-1 (dXDXCXB) 4.826X12.700X 9.525X26.194 ；
CF-5/8-NS CR10 (dXDXCXB) 6.350X15.875X10.319X26.988 ；
CF-5/8-SB CR10-1 (dXDXCXB) 6.350X15.875X11.112X30.956 ；
CF-3/4-SB CR12 (dXDXCXB) 9.525X19.050X12.700X35.719 ；
CF-7/8-SB CR14 (dXDXCXB) 9.525X22.225X12.700X35.719 ；
CF-1-SB CR16 (dXDXCXB)11.112X25.400X15.875X42.063 ；
CF-1-1/8-SB CR18 (dXDXCXB)11.112X28.575X15.875X42.063 ；
CF-1-1/4-SB CR20 (dXDXCXB)12.700X31.750X19.050X51.594 ；
CF-1-3/8-SB CR22 (dXDXCXB)12.700X34.925X19.050X51.594 ；
CF-1-1/2-SB CR24 (dXDXCXB)15.875X38.100X22.225X61.119 ；
CF-1-5/8-SB CR26 (dXDXCXB)15.875X41.275X22.225X61.119 ；
CF-1-3/4-SB CR28 (dXDXCXB)19.050X44.450X25.400X70.644 ；
CF-1-7/8-SB CR30 (dXDXCXB)19.050X47.625X25.400X70.644 ；
CF-2-SB CR32 (dXDXCXB)22.225X50.800X31.750X83.344 ；
CF-2-1/4-SB CR36 (dXDXCXB)22.225X57.150X31.750X83.344 ；
CF-2-1/2-SB CR40 (dXDXCXB)25.400X63.500X38.100X96.042 ；
CF-2-3/4-SB CR44 (dXDXCXB)25.400X69.850X38.100X96.042 ；
CF-3-SB CR48 (dXDXCXB)31.750X76.200X44.450X108.74 ；
CF-3-1/4-SB CR52 (dXDXCXB)31.750X82.550X44.450X108.74 ；
CF-3-1/2-SB CR56 (dXDXCXB)34.925X88.900X50.800X121.44 ；
CF-4-SB CR64 (dXDXCXB)38.100X101.60X57.150X146.84 ；
CF-5-SB CR80 (dXDXCXB)50.800X127.00X69.850X200.00 ；
CF-6-SB CR96 (dXDXCXB)63.500X152.40X82.550X236.54 ；
△结构形式
该类轴承有采用滚针或圆柱滚子承载结构；有多种密封形式用于防止污染物和 水的侵入密封方式；外圈外圆有圆柱形及圆弧形多种轮廓形状；有用螺栓轴结构便 于直接安装等多种结构型式供不同场合选择使用，也可根据用户特殊结构要求设计。
△产品精度
尺寸公差和几何精度按GB/T6445。
滚针直径相互差在2μm，精度等级为G2级（国标GB/T309）。
轴承径向游隙符合GB/T4604的0组规定值。
外圈圆弧直径公差为0～-0.05mm
对于轴承游隙、内切圆、精度等级特殊要求的详细情况应与本公司联系。
△材料
滚针材料为GCr15轴承钢，淬硬HRC60—65。
内外圈材料为GCr15轴承钢或渗碳钢。
保持架材料为优质低碳钢或增强尼龙。
△特殊说明
支承滚轮外圈表面为弧形以避免边缘应力
受塑料保持架（后缀TN）和密封件材料限制，运转温度-30℃— +100℃。
使用偏心套结构调整外圈位置使之于运转轨道相匹配
轴承一般配置设计见滚动轴承应用技术中相关推荐。
