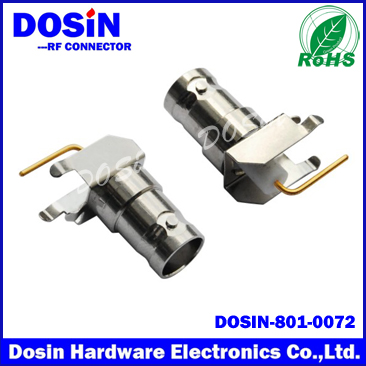

BNC接头是监控工程中用于摄像设备输出时导线和摄像机的连接头。BNC型射频同轴连接器是一种卡口连接锁定的中小功率连接器。外壳等选用锌合金，铅黄铜，镀镍；导体采用铍青铜，镀金；绝缘材料为聚四氟乙烯。连接部分尺寸符合标准MIL-C-39012、IEC169-8和GB11351-89的规定。可与国外同类产品互换。该类连接器插合与分离快速、方便、可靠。广泛应用于无线电通讯设备和仪器仪表中，射频电缆连接用。
主要技术特性 TECHNICAL CHARACTERISTICS
温度范围 Temp.range -65～+165°C (PE Cable -40～+85°C)
振 动 Vibration MIL-STD-202, Method 213
特性阻抗 Impedance 50Ω, 75Ω
频率范围 Frequency Range DC～4GHz
工作电压 Working Voltage 500V max (有效值)
耐 压 Withstand Voltage 1500V rms (海平面最小值)
接触电阻 Contact resistance
内导体之间 Center Contact ≤ 1.5 mΩ
外导体之间 Outer Contact ≤ 1 mΩ
绝缘电阻 Insulation resistance ≥ 5000 MΩ
电压驻波比 VSWR 直式 Straight ≤ 1.22
弯式 Right angle ≤ 1.30
耐用性 Durability(mating) ≥500次（cycles）
Hai 壳体 shell 黄铜 brass 镀亮镍 nickel plated
插针 contact pin 黄铜 brass 镀硬金或银 gold or silver plated
插孔 socket 铍青铜 beryllium 镀硬金或银 gold or silver plated
弹性接触件elastic contact 铍青铜 beryllium 镀硬金或银 gold or silver plated
压接套 crimping suite 铜合金 copper alloy 镀镍或镀金 nickel plated
型密封件o-ring sealing 硅橡胶 6146 silastic
适用技术标准 APPLICABLE STANDARD
MIL-C-39012;
CECC 22120;
第一：通过产品的表面来看，镀层光亮细腻的为好，铜的纯度越高越光亮，有些产品外面光亮，却是铁质的。
第二：吸铁石吸附测试，一般情况下只有卡口弹簧和尾部弹簧为带铁质材料；线夹、插针和套壳为铜质，其他部件为锌合金 。
第三：刮开表面镀层看材质：通过刀片等利器刮开表面的镀层直观的看材质，通过刮开线夹、插针、屏蔽套筒镀层直观对比产品材质。
第四：除了以上方法外，还可以备一个质量好的母头去试
