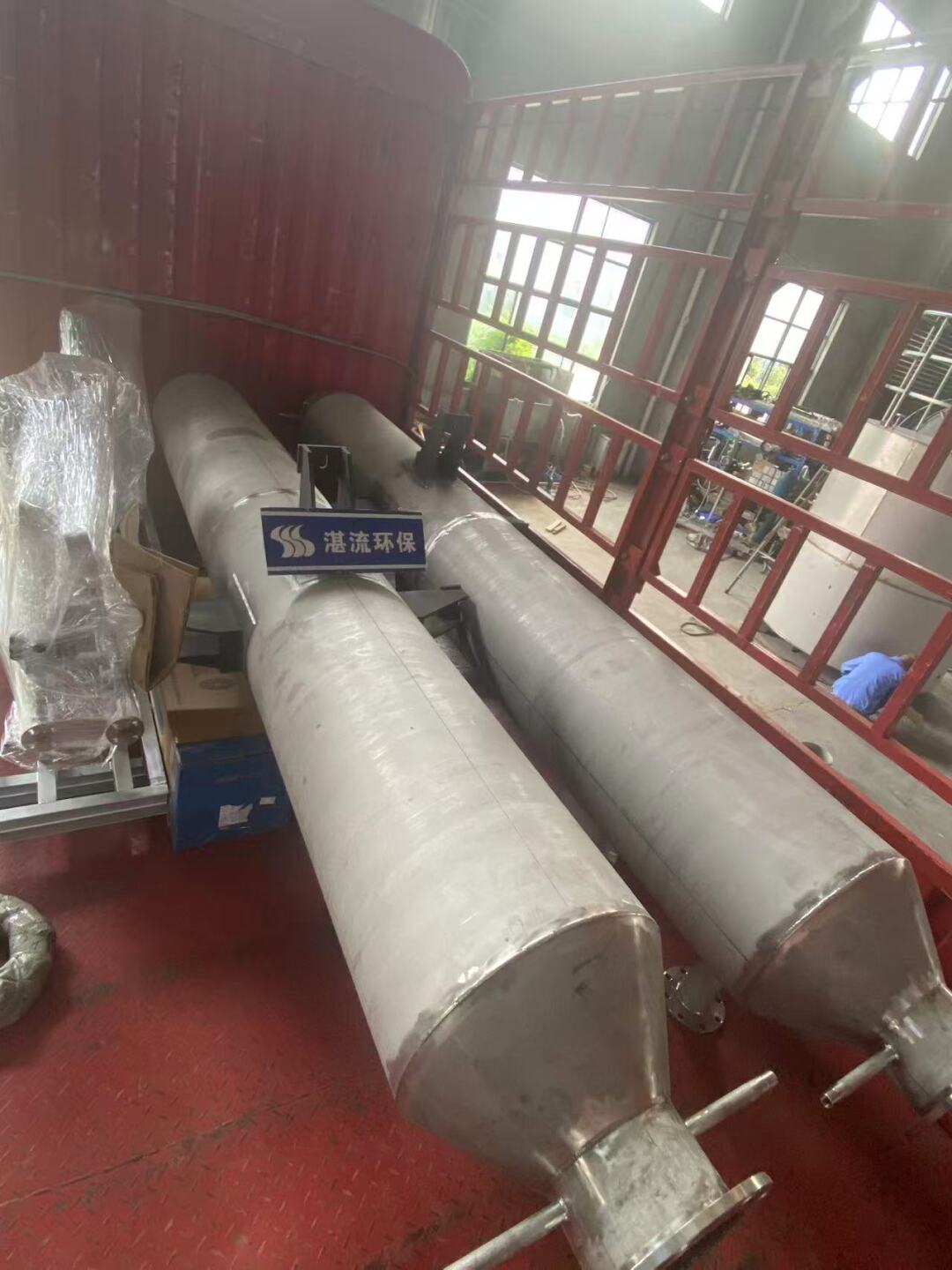

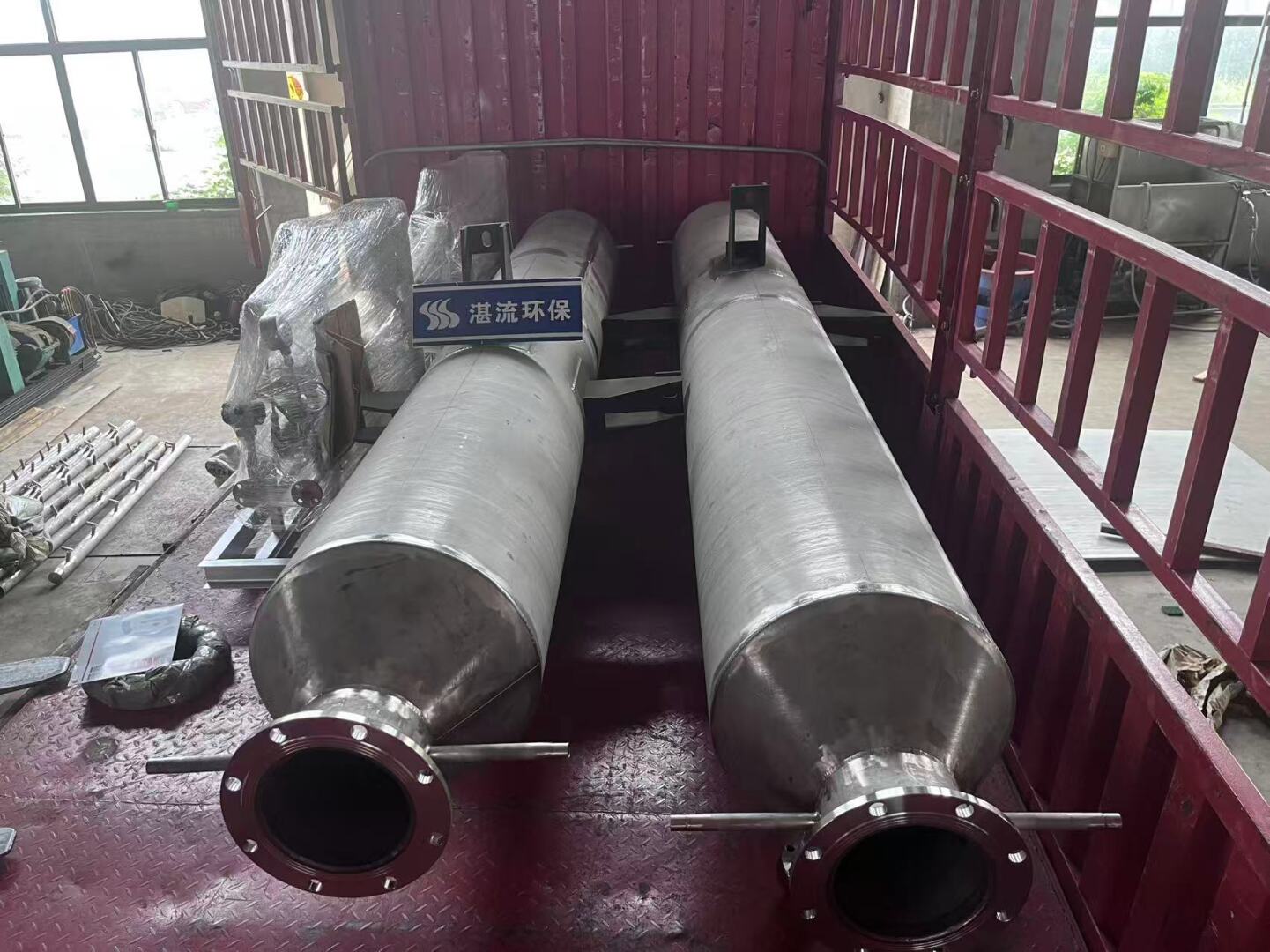

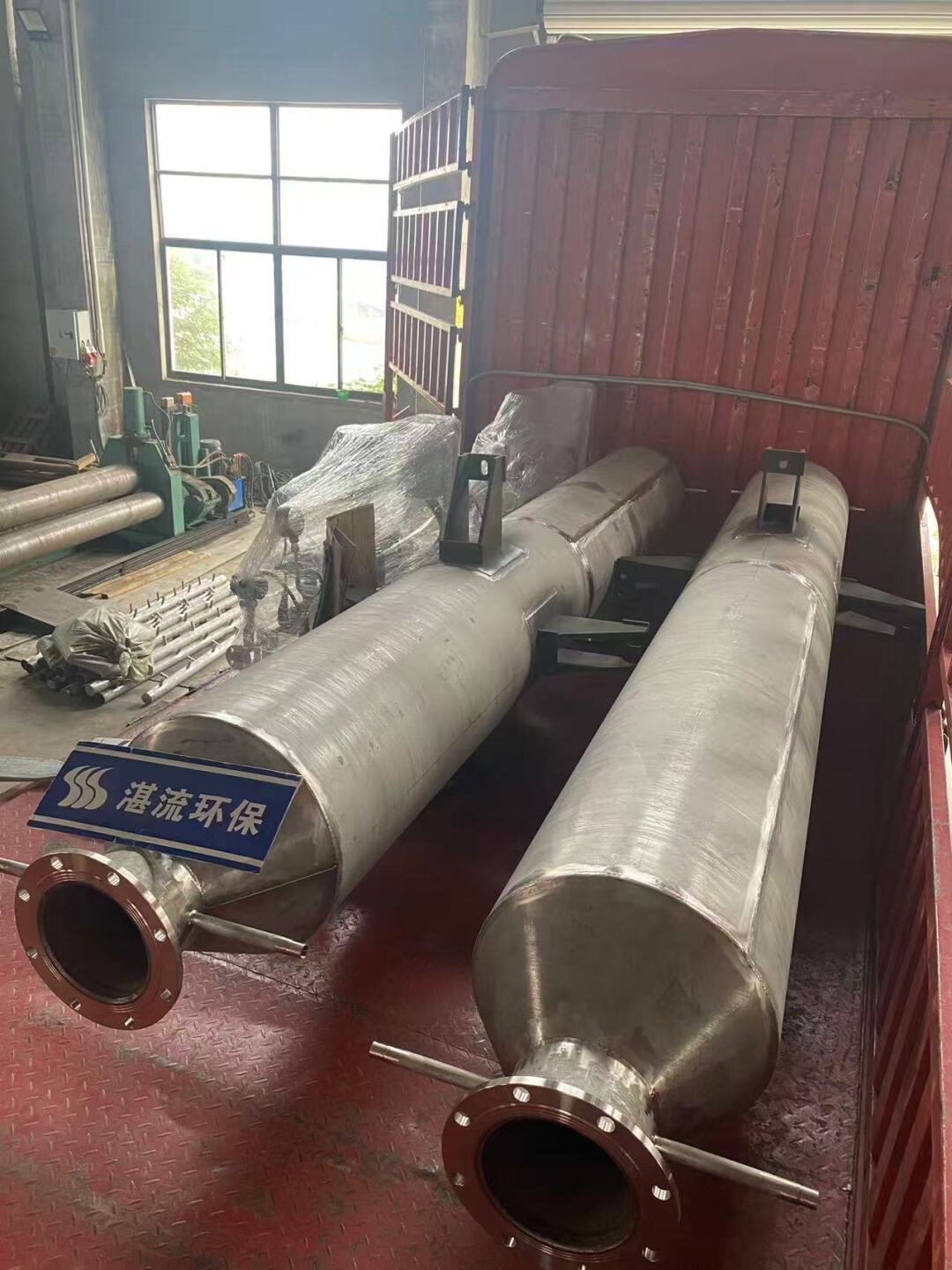

液氨蒸发器（相关设备）：分蒸汽水浴式液氨蒸发器、电加热水浴式液氨蒸发器两种。液氨由浸没在热媒（通常为水）中的盘管中通过，吸收热媒的热量气化并过热，经气液分离后从出口输出，热媒的热量由饱和蒸汽或电加热形式提供1。
SNCR系统（相关系统模块，以氨水/尿素为还原剂）：
压缩空气模块：设置一台变频式螺杆式空压机，产气量依照氨水还原剂的用量来配置，同时设有压缩空气储罐，容量根据系统的实际耗气量来配，安装在机房内1。
卸氨模块：还原剂运送罐车自带卸氨泵时，现场配置接头和相应阀门；若罐车无自带卸料泵，则现场设置一台氨水卸料泵（离心泵）用于抽取氨水槽车储罐中的氨水（20%浓度）输送至氨水储罐中，按出力一小时或者小于一小时卸载一车氨水计算，设置碳钢框架底座方便安置，同时配置电控箱1。
还原剂储存模块：
以氨水为还原剂时，设置氨水储罐一座，材质为304不锈钢，壁厚5 - 10mm（根据罐体大小设计），总储存量按照所有锅炉满载负荷下不小于7天的总消耗量。
以尿素为还原剂时，尿素配置罐采用304不锈钢制造，室内布置，容器为柱状体、立式钢制常压容器，容积根据还原剂用量进行选定，壁厚5 - 10mm（根据罐体大小），罐体内设置全套的人孔、蒸汽盘管、尿素颗粒入口、尿素溶液出口、通风口、搅拌器口、液位表、温度表口和排放口等1。
输送模块：配置一套氨水输送系统，氨水泵设置一备一用，采用200%的流量设计，氨水输送设置过滤系统防止堵塞，采用碳钢框架底座方便安置，同时设置电控箱1。
在线稀释计量分配模块：一台炉一套计量混合模块，20%的氨水与稀释水混合稀释到需要的浓度方可喷射入炉膛，设有稀释水箱（储存除盐水或者工业用水）、稀释水泵（1用一备）混合器，计量分配系统设有转子流量计，配有双开门柜，所有仪器仪表集中布置在柜内，每个喷射点由流量计控制确保分配均匀，还原剂混合液压力由压力表监控，且布置在喷射区附近1。
喷射模块：在线配制稀释好的氨水溶液将送到喷射区，各喷枪的还原剂设有阀门控制本喷射点是否投运，喷枪采用固定方式1。
PLC控制模块：所有脱硝模块的控制采用PLC/DCS实现，操作人员依据PLC/DCS操作站实现对氨水溶液配置系统以及储存系统、在线稀释系统、喷射系统等系统设备的控制及运行
