GP 系列气动 及 GH 系列液动执行器

经过验证的、可靠的设计
GP 和 GH 系列拨叉式执行器设计用于操作开关型或频繁调节的球阀、蝶阀和旋塞阀，执行角行程动作。这种设计的可靠性已被世界各地各种不同的应用工况所证明。
安全的设计
弹簧复位单元可在任意方向安装。弹簧复位模块设计安全，因为其只能在所有弹簧力释放后才能从中心体上拆除。中心体内安装有一个泄压阀。
两种扭矩输出特性

GP 和 GH 系列执行器可提供对称式和非对称式拨叉结构。典型的对称式拨又在行程两端提供了大力矩。而非对称式拨叉是Rotork 的创新设计,仅在一个行程终端提供大力矩。使用

非对称式拨叉通常可以更好地贴合阀门扭矩，从而缩小执行器尺寸、减少重量、降低成本。

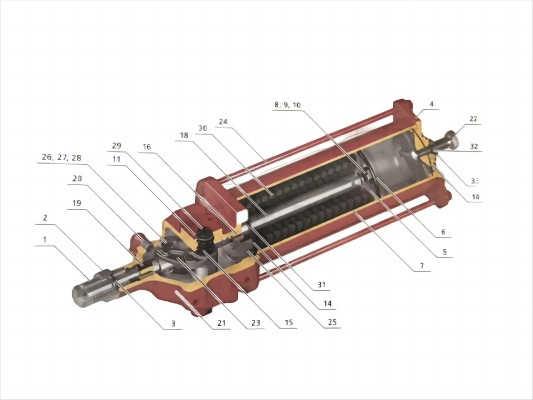

GP/GH 系列执行器内部结构 每台 Rotork 执行器都可提供长期的寿命，且维护量极小。结构设计、工程制造及材质选用确保了即使在为严苛的环境，也能实现的性能。 工作压力: 输出扭矩: 气动 12 bar(175 psi)液动210 bar (3,000 psi) 大 600,000 Nm(5.3 million lbf.in) 温度范围: 标准: 低温: 低温: -30 至 +100°C(-22 至 +212 °F)-40 至 +100°C(-40 至 +212°F)-60 至 +100°C(-76 至 +212 °F) 如需高温版本,至 160 ℃(320°F),请联系 Rotork。 化学镀镍缸体和力臂上的铜材质滑块大大降低了摩擦阻力。动态浮动活塞密封进一步降低了摩擦力,并且可以避免粘滑效应即便是长期不动作。 环境防护 0 形圈密封保护,执行器满足 IEC IP66M,IP67M 要求。 防腐处理 通过碳钢、化学镀镍的缸体及镀铬活塞杆,大大提高了防腐性能和服务寿命。 坚固轻巧的设计 全封闭式碳钢或球墨铸铁(由执行器型号决定)的中心体外壳具有的强度重量比。拨又形式可提供对称式和非对称式两种结构，充分满足实际应用中不同阀门的力矩要求，同时减少了重量，

降低了成本。设计通过镀铬合金推力杆支撑拨叉所产生的横向负载。 附加选项 手动操作装置。不锈钢缸体和外拉杆。客户定制化油漆。适用于频繁调节的 Fibreglide 拨叉衬套。 序号 说明

中心体拨叉2 了拨叉衬套A推力杆 悙壶楂▲的滑块 泄压阀6导向块 2 8外拉杆 活塞杆 活塞 艟簦校缜0 连杆衬套 11 12 止位螺栓 端法兰 13 14 O 形圈 15 密封件 0 形圈 16 导向环 17 0 形圈 18 气缸19 2O 形圈 密封件 2122 2324弹簧缸弹簧连接杆密封件 25上法兰褙2漾6油缸27 密封件継恼窍8下法兰29底部法兰30材质 碳钢或球墨铸铁 碳钢或球墨铸铁 铜合金钢(镀铬) 锏不锈钢(未画出)碳钢 合金钢碳钢(镀铬) 碳钢钢/铜/PTFE合金钢 碳钢丁腈橡胶 丁腈橡胶/PTFE/石墨丁腈橡胶 PTFE /石墨丁腈橡胶碳钢(化学镀镍) 丁腈橡胶丁腈橡胶/PTFE/铜碳钢合金钢 合金钢(镀铬)丁腈橡胶 碳钢碳钢(化学镀镍)丁腈橡胶/PTFE碳钢碳钢
