一、产品介绍

孔板和孔板流量计是根据煤矿瓦斯抽放管路的特点，是为煤矿瓦斯抽放而设计的计算瓦斯抽放量的配套件。其结构简单，使用和计算方便，是测量瓦斯流量中为经济的装置。

二、用途及工作原理

煤矿瓦斯抽放流量是通过径距取压法测量的。当连续流动的流体经管道内的节流装置时流速会变大，在节流装置上下游侧之间出现静压力差，且流量与压差之间存在着一个恒定的关系，因而通过测量压差即可计算出流体的流量。
三、产品结构组成

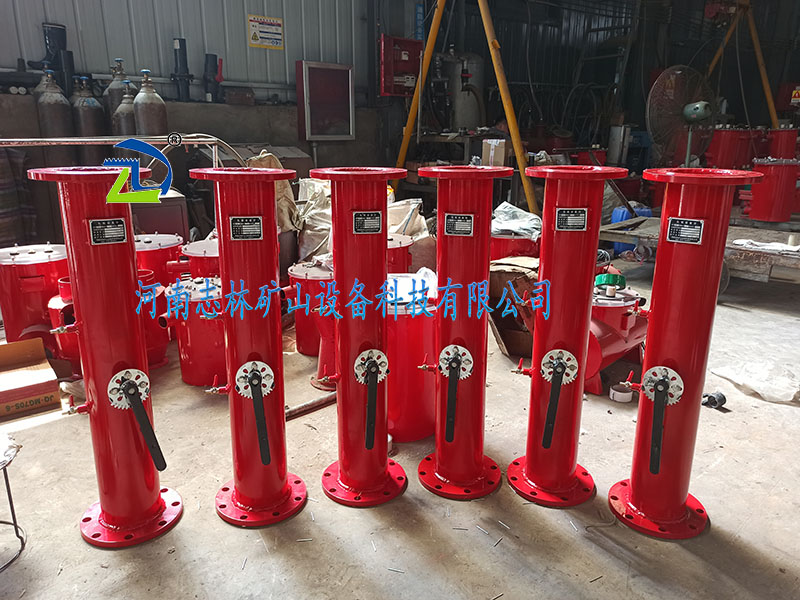

FKL/DN150型煤矿用孔板流量计主要由进流体管路、取压嘴、紧固件、连接法兰、节流件（标准孔板）、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。
四、使用及注意事项
1、在抽放瓦斯管路中安装孔板时，孔板的孔口需要与管道同心，其端面与管道轴线垂直，偏心度小于2％。
2、安装孔板的管道内壁，在孔板前后距离20D（D为管道内径）范围内，不应凸凹不平、焊缝和垫片。
3、节流装置的取压方法，上游侧取压孔中心位于孔板上游端面D±0.1D处，下游侧取压孔中心位于孔板下游端面的0.5D±0.2D处。
4、要经常清理孔板前后的积水和污物，孔板锈蚀要换。
5、抽放瓦斯量有较大变化时，应根据流量大小换相应的孔板。
河南志林矿山设备科技有限公司主要产品有：矿用气动注浆泵、矿用气动搅拌机、矿用封孔料、矿用封孔器、矿用放水器、矿用除尘器、瓦斯管路除渣器、矿用涡轮流量计、矿用水质过滤器、矿用孔板流量计、煤矿用pvc管、pvc抽放管件/金属管件、瓦斯抽放导流管等。
