广树空气循环炉方案书
一、主要技术参数
1.设计功率：9KW
2.电源电压：三相380V±5%+零线+地线 50-60HZ
3.温度：720℃ 长期使用≤650℃
4.工作尺寸：深*宽*高=450*350*350mm
5.外形尺寸：深*宽*高=1400*850*1380mm
二、主要部件及型号
|
部件名称 |
数量 |
型号/材质 |
|
温控仪 |
2 |
国产编程仪表 |
|
电流电压表 |
1 |
集成仪表 |
|
进气管 |
1 |
310S不锈钢 |
|
玻璃浮子流量计 |
1 |
0.5-5L可调 |
|
手动进气阀门 |
1 |
|
|
进气过滤装置 |
1 |
|
|
排气阀 |
1 |
|
|
冷却系统 |
1 |
|
|
热风循环涡轮风扇 |
1 |
310S不锈钢 |
|
调速电机 |
1 |
|
|
内部炉膛 |
1 |
310S不锈钢 |
|
中间导流炉膛 |
1 |
310S不锈钢 |
|
外部炉膛 |
1 |
310S不锈钢 |
|
隔板 |
3 |
310S不锈钢 |
|
加热控制系统 |
1 |
|
|
炉体支架 |
1 |
碳钢喷塑 |
三、产品说明
1、

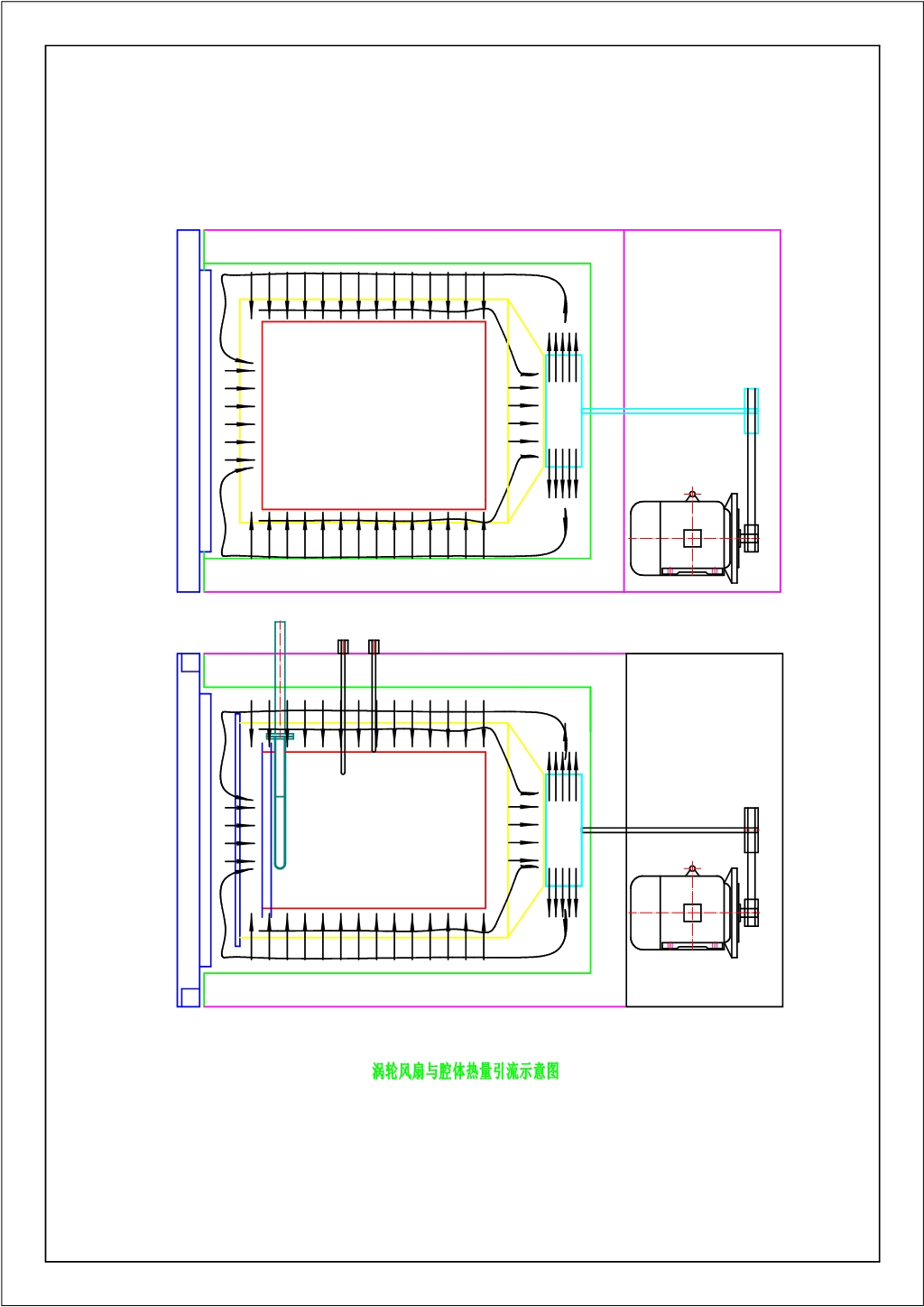

炉膛分为三套炉膛，其中内部炉膛做隔层处理，并有3块310S不锈钢隔板盛放试验物品；中间炉膛为导流层，配合涡轮风扇将加热丝的热量均匀分布吹向内部炉膛，以提高温度精度和均匀度；外部炉膛为固定加热丝和中间炉膛，并和中间炉膛组成气流回路。
2、控制系统分为一路控制加热，采用多段编程仪表控制，可设置多组升温程序，具备超温报警、断偶保护、开门断电等实用功能。二路显示内部温度，可连通一路仪表同时记录两组温度，并具备USB接口，可用U盘导出数据，电脑软件查看对比。热电偶两只，分别控制加热测量和内部温度测量。
3、进气控制，压缩空气经过过滤器去除水蒸气，使用手动阀门控制气体通断，并使用玻璃浮子流量计控制空气流速，再经过进气管导入内部炉膛，经过内部炉膛顶部预热后从炉膛后面均匀散发至产品隔层位置然后从内部炉门四周缓慢流出。
