10KV/4000KW高压固态软起动器的应用
高压固态软起动器组成部分：由微控制器、脉冲放大、取能触发三部分组成。
1）高压固态软起动柜微控制器部分
高压固态软起动柜微控制器由CPU控制板、光纤触发板、电源板、采样板和显示屏组成，板上装有MCU微处理器，可以实现光电隔离的开入开出控制、电压电流信号采集、通讯接口、同步信号检测与控制，显示屏通讯与控制、保护功能。
高压固态软起动柜显示屏选用触摸屏，内置菜单。按照不同配置要求触摸屏可使用7寸、10.1寸等。可进行参数设置及显示。
2） 高压固态软起动柜脉冲放大部分
脉冲放大部分是将24V直流电源调制成脉冲电流，调制信号由微控制器控制，通过光纤传输，实现了微控制器和脉冲放大部分的电气隔离。

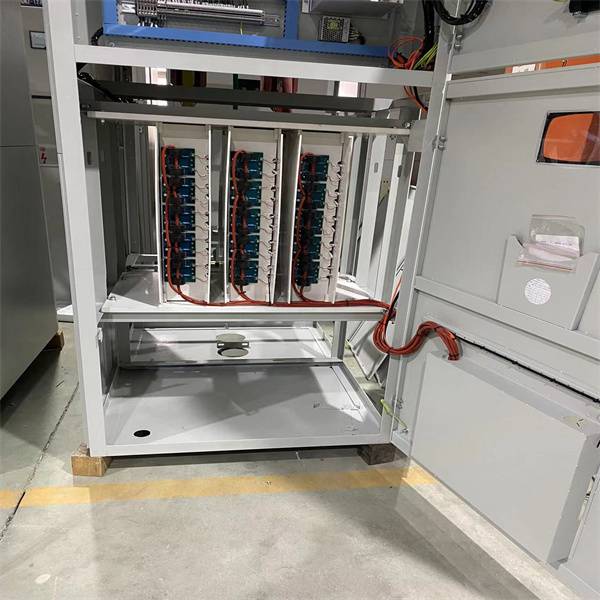

3） 高压固态软起动柜取能触发部分
高压固态软起动柜脉冲电流通过脉冲变压器时，二次侧可感应出电流，将感应电流调制成脉冲触发信号用于可控硅触发，最终实现了整组可控硅触发。脉冲放大部分和取能触发部分电磁感应连接，实现了电气隔离。
1.高压固态软起动柜性能参数
1.1 电机种类：三相中高压鼠笼式异步电机
1.2 控制电源：AC220V（用户提供）
1.3 起动频次：1～6次/h
1.4 每两次间隔时间不少于10min
1.5 通讯接口：RS-485接口
1.6 冷却方式：自然风冷
1.7 主回路接线方式：下进下出
1.8 控制方式：一拖一
1.9 zui高气温： +50℃；
1.10 zui低气温： -20℃；
1.11 年平均相对湿度： ≤95％；
1.12 无金属屑，导电尘埃，腐蚀气体及剧烈震动的场所
1.13 海拔高度: ≤1500m(大于1500m需要降容使用)；
1.14 低压控制元件采用施耐德低压元件
1.15 高压固态软起动柜功率元件采用大功率晶闸管
1.16 高压固态软起动柜停车方式：软停车、自由停车、制动刹车
1.17多种起动方式：限流起动、电压指数曲线、电压线性曲线、电流指数曲线、电流线性曲线
1.18 通讯功能：RS485接口，内嵌MODBUS标准通讯协议
1.19 电源频率50/60HZ自动适应
1.20 15次动态故障记忆
1.21 中英文液晶显示
1.22 可以进行低压380V测试
1.23 高压固态软起动柜柜体尺寸：2300*1000*1500（高*宽*深）
1.24 柜体颜色：国标灰，色号RAL7032
1.25 防护等级：IP32
1.26 起动时间：0-120秒可设定；
1.27 初始电压：20-100可设定；
