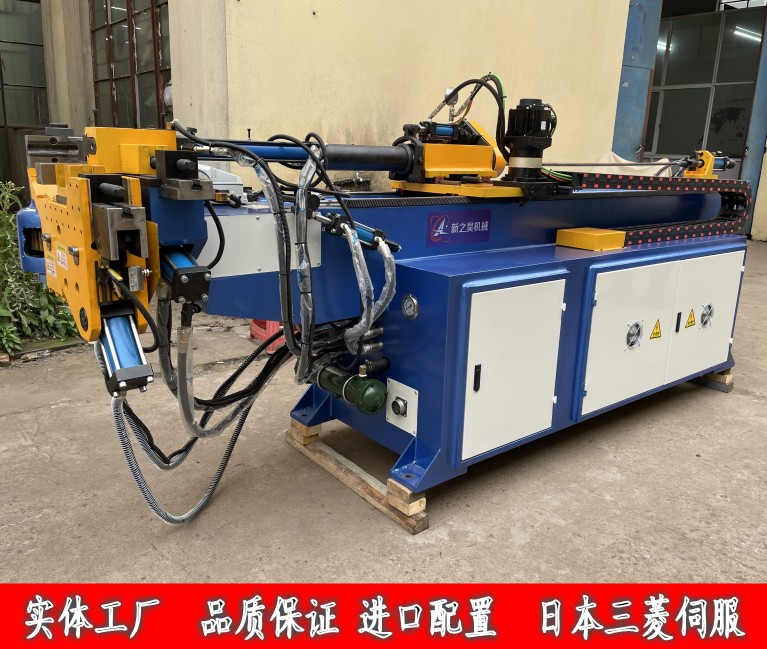

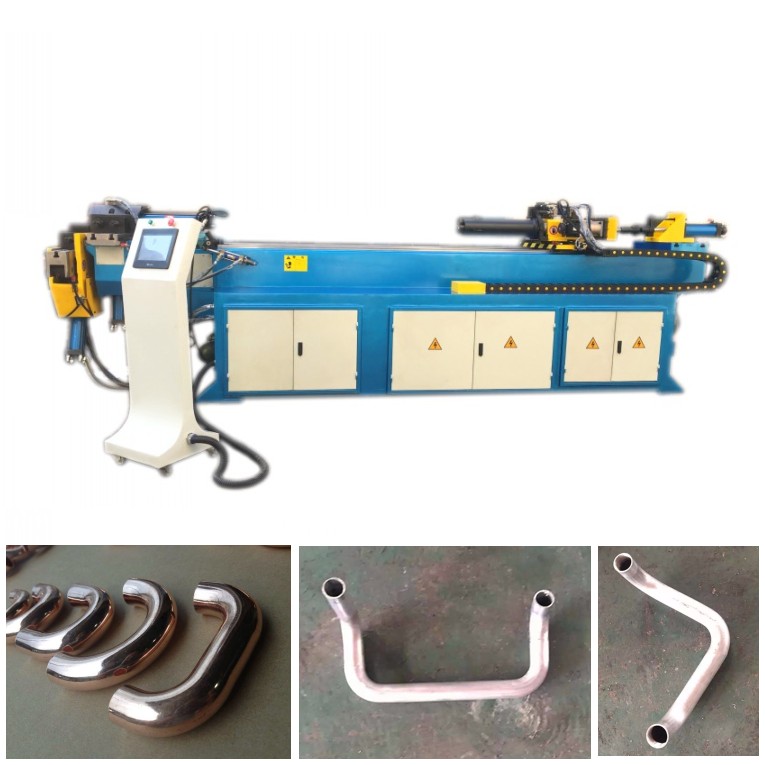

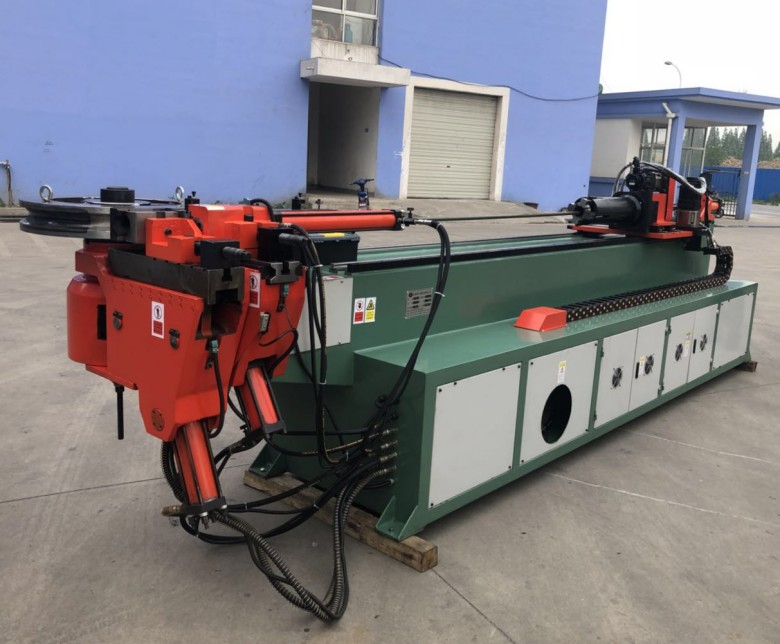

DW75CNC-2A1S全自动弯管机技术参数
一、 简介
产品由工业电脑控制、液压驱动，显示操作系统为触摸式全中文菜单式，具有多种不同弯曲角的预制，中文字幕显示、人机对话式操作，可任意选择手动、半自动、全自动操作方式，移动式脚踏开关兼备启动、紧停两种功能。
液压系统、控制系统、驱动系统、显示系统等均采用高可靠性的进口件，精度高、效率高、适合于批量生产，具有国际与国内先进水平。
属CNC全自动弯管机，设有弯制立体空间管件的全功能装置，输入程序整个弯管过程自动完成。整机具有操作方便、性能稳定、工作效率高、安全系数高等特点，是管件加工行业的理想设备。
二、技术参数
|
序号 |
名称 |
单位 |
参数 |
备注 |
|
|
1 |
弯曲管径 |
mm |
Φ75×3.0mm |
|
|
|
2 |
弯曲半径 |
mm |
R500mm |
可按客户要求 |
|
|
3 |
弯曲半径 |
mm |
根据管径 |
|
|
|
4 |
送料长度 |
mm |
2800 |
可按客户要求 |
|
|
5 |
弯管半径差 |
mm |
60 |
管径的1.5D |
|
|
6 |
送料方式 |
|
1. 直送 2. 夹送 |
可选 |
|
|
7 |
弯曲角度 |
Degree |
190 |
|
|
|
8 |
使用控制器 |
|
工业控制屏 |
|
|
|
9 |
每管件可设弯管数 |
个 |
45 |
可按客户要求 |
|
|
10 |
工作速度 |
弯管速度 |
Deg/sec |
25 |
可调 |
|
转管速度 |
Deg/sec |
270 |
可调 |
||
|
送料速度 |
Mm/sec |
900 |
可调 |
||
|
11 |
精度 |
送料精度 |
mm |
±0.1 |
|
|
转管精度 |
Degree |
±0.1 |
|
||
|
弯曲精度 |
Degree |
±0.3 |
|
||
|
12 |
转管伺服电机功率 |
W |
750 |
三菱伺服驱动 |
|
|
13 |
送料伺服电机功率 |
W |
2000 |
三菱伺服驱动 |
|
|
|
弯管方式 |
|
|
液压驱动 |
|
|
14 |
资料输入方式 |
|
1、坐标值（X、Y、Z） 2、工作值（Y、B、C） |
可选 |
|
|
15 |
油压电机马力 |
Kw |
7.5kw |
|
|
|
16 |
压力 |
MPa |
14 |
可调 |
|
|
17 |
液压系统控制 |
|
电磁换向阀 |
日本油研 |
|
|
18 |
油箱容量 |
L |
350 |
|
|
|
19 |
机器重量 |
Kg |
2750 |
|
|
|
20 |
机器尺寸 |
Mm |
4800×1050×1350 |
|
|
1、设备用途
该设备属CNC液压全自动弯管机，设有弯制立体空间管件的全功能装置，输入程序整个弯管过程自动完成。整机具有操作方便、性能稳定、工作效率高、安全系数高等特点，是管件加工行业的理想设备。
2、设备特点
2.1、结构型式
1、 数控液压弯管机采用转臂升降式夹管结构，
2、 采用液压导板侧推机构。
3、 管件弯曲方向为俯视顺时针方向旋转，为弯管方向。
2.2、电气控制及操作界面
1、 数控液压弯管机操作界面采用触摸屏。
2、 数字显示分辨率：弯角0.01°，转管0.01°,送料0.01mm。
3、 数控液压弯管机控制系统采用工业电脑控制。
4、 操作界面上弯管参数可设置（预置）。
2.3、弯管质量要求：
1、 弯曲处管子表面不允许折皱存在。
2、 弯曲后管子表面不应有由于弯管引起的沟槽和明显凹陷。
