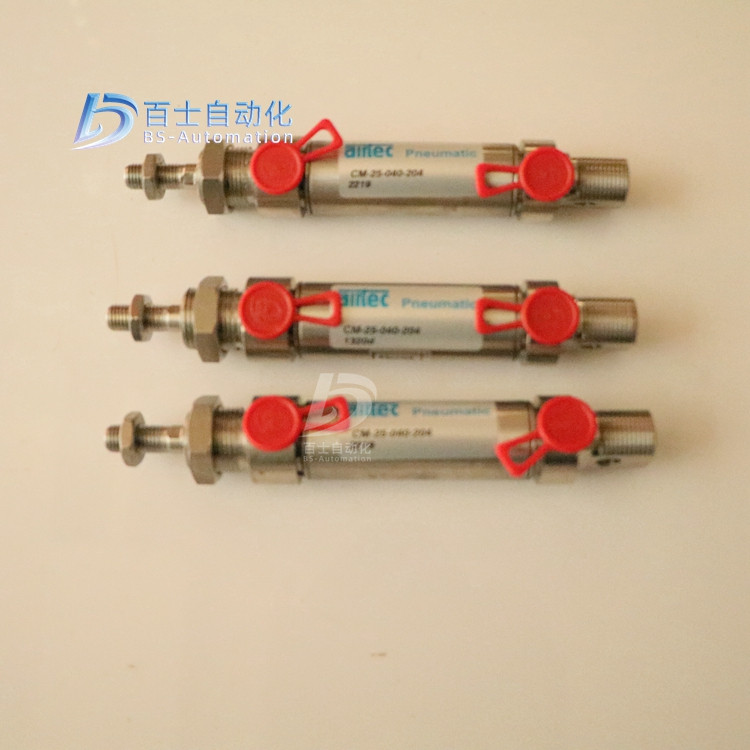

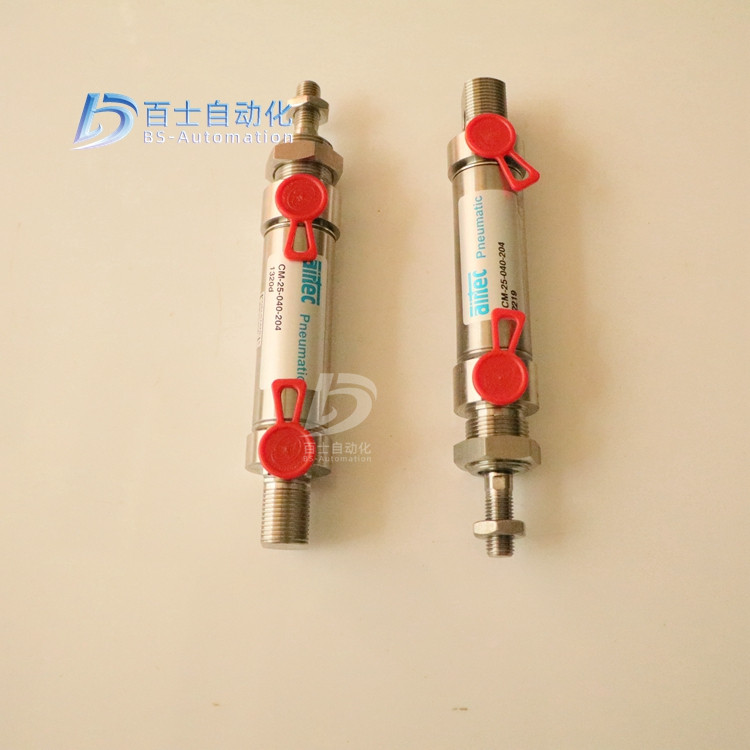

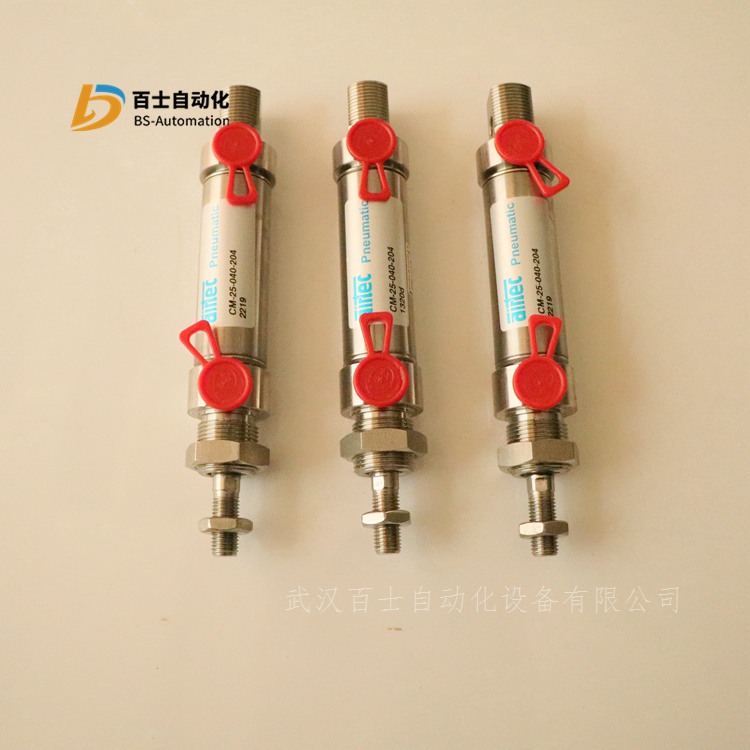

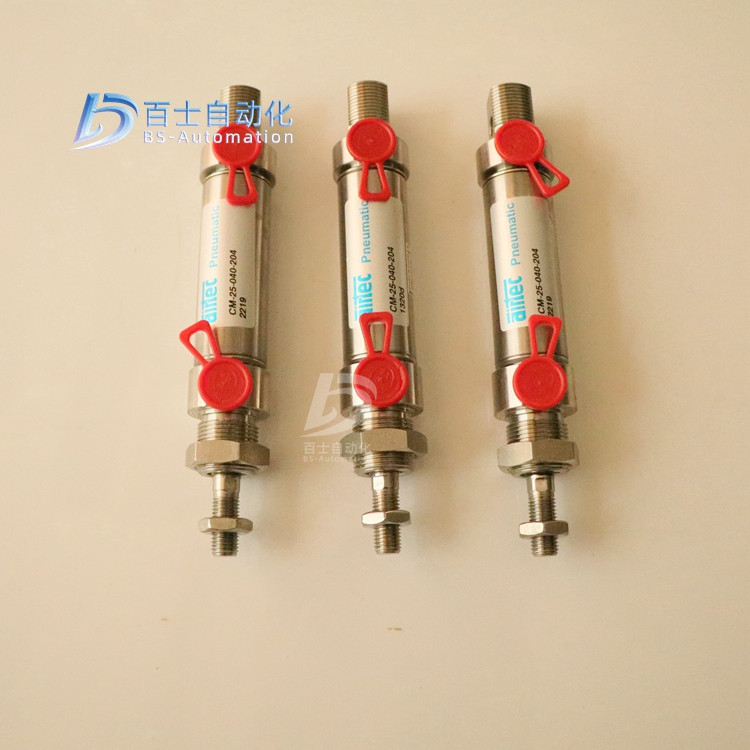

CX-40-260-000德国爱尔泰克AIRTEC气缸

武汉百士自动化设备有限公司专注于液压、气动、工控自动化备件销售，热诚欢迎新老客户咨询购买！

气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构
1）缸筒
缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8μm。
SMC、 CM2气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。
2）端盖
端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3）活塞
活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。

4）活塞杆
活塞杆是气缸中重要的受力零件。通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀，并提高密封圈的耐磨性。
5）密封圈
回转或往复运动处的部件密封称为动密封，静止件部分的密封称为静密封。

缸筒与端盖的连接方法主要有以下几种：
整体型、铆接型、螺纹联接型、法兰型、拉杆型。
6）气缸工作时要靠压缩空气中的油雾对活塞进行润滑。也有小部分免润滑气缸。
气缸 XL-32-60-000 气缸 XL-32-100-000 气缸 XL-50-140-000 气缸 XL-50-150-000
气缸 XL-63-80-000 气缸 XL-80-160-000

气缸 SL-40-125-050

气缸耳环座 XLB-32-03    气缸耳环座 XLB-40-14    气缸耳环座 XLB-50-06
气缸耳环座 XLB-50-10    气缸耳环座 XLB-50-12

气缸耳环座 XLB-63-01     气缸耳环座 XLB-63-03    气缸耳环座 XLB-63-06
气缸耳环座 XLB-63-08     气缸耳环座 XLB-63-09     气缸耳环座 XLB-63-10

气缸耳轴座 XLB-80-03 气缸耳轴座 XLB-80-06 气缸耳轴座 XLB-80-10 气缸耳轴座 XLB-100-10

双耳环 RC-30     双耳环 RC-32     双耳环 RA-32
Y型带销杆 RD-25      Y型带销杆 FD-40      Y型带销杆 FD-63      Y型带销杆 FD-80
磁性开关 ZS-5200      磁性开关 ZS-5301      磁性开关 ZS-6300
挠性杆端接头 FK-32
安装组件 NT-0810

气缸筒 30-XL-32-001(1M)     气缸筒 30-XL-32-001(40MM)
气缸前端盖 02-XL-32-02-50   气缸前端盖 02-XL-32-01-50
气缸活塞杆 26-XL-32-050-03 气缸活塞 05-XL-32-01
气缸活塞螺丝 26-XL-32-02    气缸端盖螺丝 26-XL-32/40-01  气缸缓冲套 09-XL-32-01

气缸筒 30-XL-63-0001(1M)    气缸前端盖 02-XL-63-02-50     气缸前端盖 02-XL-63-01-50
气缸活塞杆 26-XL-63-050-03 气缸活塞 05-XL-63-01          气缸活塞螺丝 26-XL-63-02
气缸端盖螺丝 26-XL-50/63-01 气缸缓冲套 09-XL-63-01

导向装置 LE-63-080-HK

特殊气缸
导向气缸 LX-25-125-100    导向气缸 LX-25-175-100    导向气缸 LX-40-25-000

拉伸气缸 2387-XLVK-50-400 拉伸气缸 2387-XLVK-50-320 拉伸气缸 2387-XLVK-50-300
气缸筒 01-XL-050-0400-40
03-XLVK-063-30
特殊气缸 CX-80-PR-3340-200    拉伸气缸 XLVK-050-420-3341-01
拉伸气缸 XLVK-040-05-142-080
气缸 XLR-063-0100-V 气缸 XLBSP-032-0250-050 气缸 XLBSP-050-0100-050
气缸 1157-10-85

气缸 CX-40-260-000      气缸 1124-01        气缸 1124-02

气缸 CM-16—025     气缸 CM-20-025     气缸 CM-25-025     气缸 CM-20-080

气缸 HES-025-040-100 气缸 HEZ-025-040-100 气缸 HMZ-025-040-200
气缸 MHS-025-040-200 气缸 XVE-032-025-010 气缸 XVE-032-025-000
气缸 XV-032-050-200    气缸 XV-032-050-210   气缸 NXE-032-050-010
气缸 NXE-032-050-000   气缸 NXE-40-20-010

无杆气缸
无杆气缸 ZX-25-S-100-01   无杆气缸 ZX-25-K-250-01    无杆气缸 ZX-25-K-400-01
无杆气缸 ZX-40-K-1000-02  无杆气缸 ZX-32-KR-0200-01   无杆气缸 ZR-25-400-3-1

电磁阀维修包
电磁阀维修包 VS-I-03-511    电磁阀维修包 VS-12-311

气缸维修包
气缸维修包 VS-XL-32-50-01    气缸维修包 VS-XL-40-50-01    气缸维修包 VS-XL-50-50-01
产品报价及货期说明 因工业液压、自动化各品牌备件型号繁多，欧美产品价格货期实时变化，因此很难实时标出准确价格，故具体产品信息、报价及货期请以我公司报价单为准 ,给您带来不便敬请谅解！以上信息由武汉百士公布，最终解释权归武汉百士自动化设备有限公司所有。感谢您的合作，竭诚为您服务。
