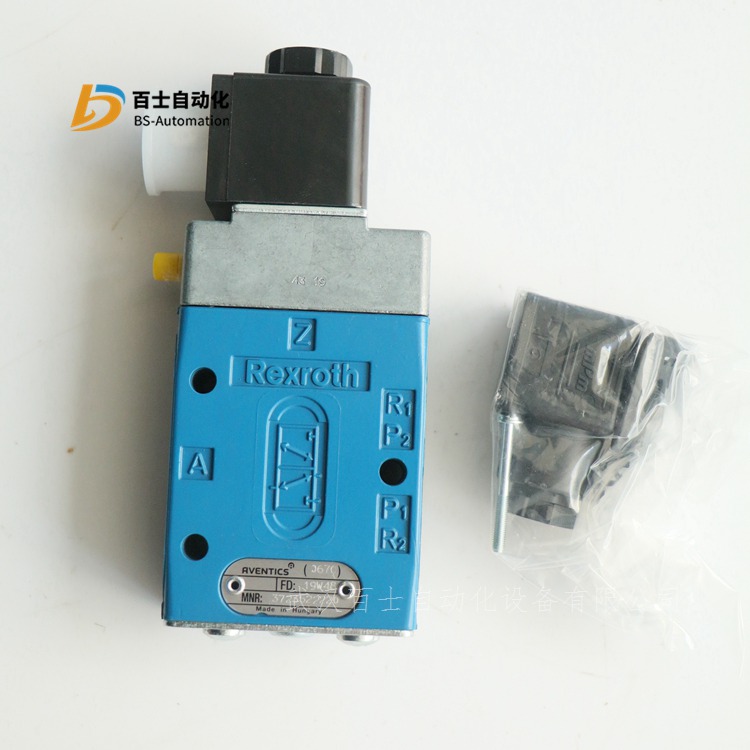

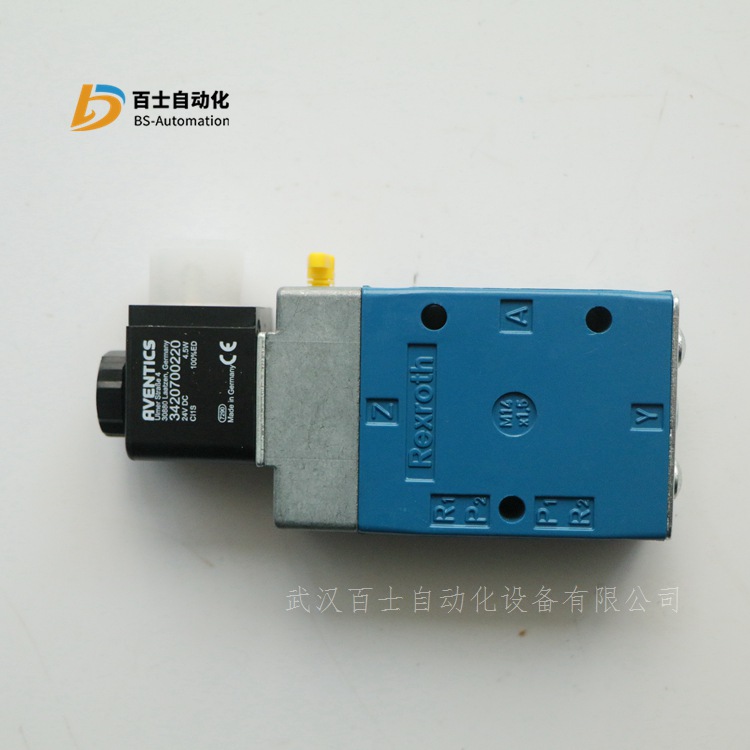

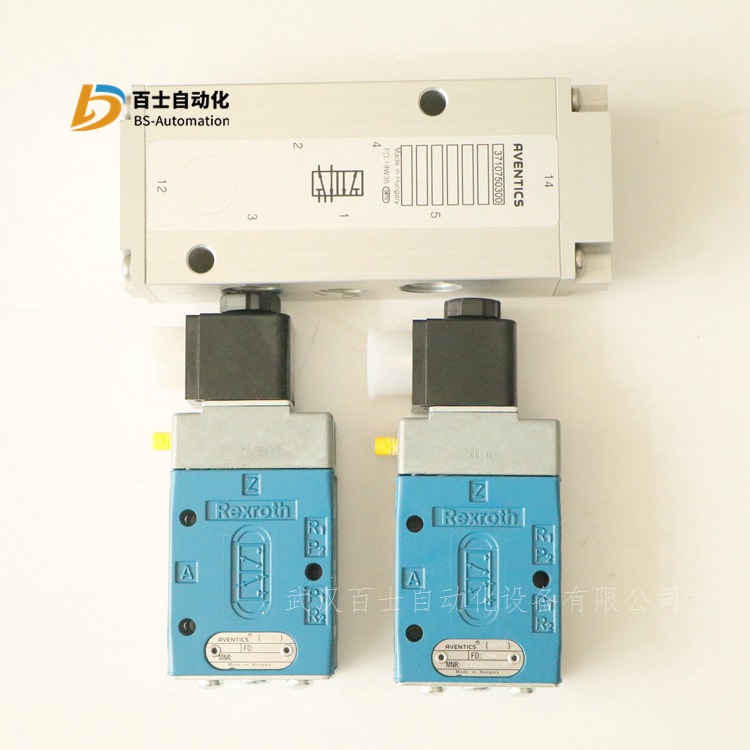

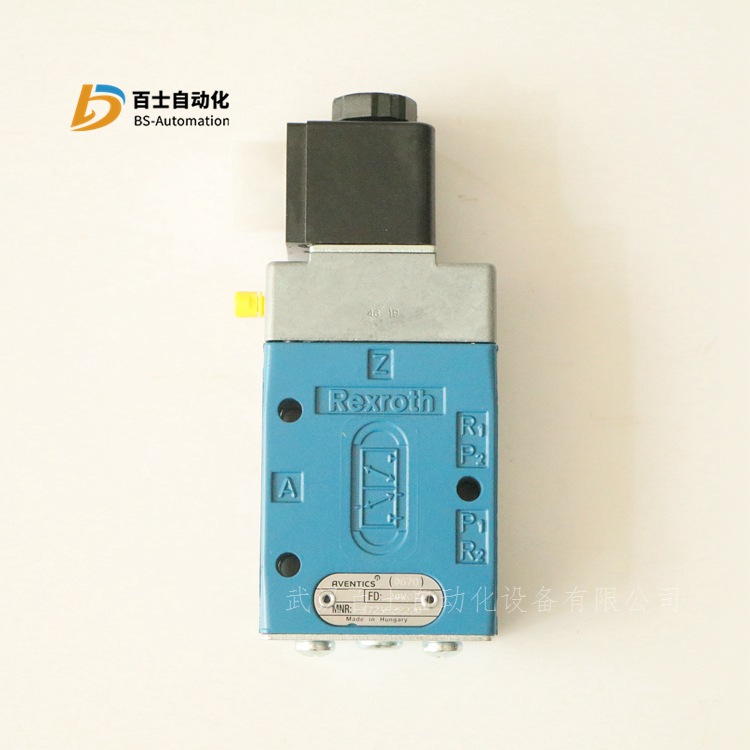

3723522220德国AVENTICS电磁阀

我司主要经销气动，液压，工控自动化流体控制设备备品备件
主营品牌：博世力士乐BOSCH-REXROTH、安沃驰AVENTICS、迪普马DUPLOMATIC、爱尔泰克AIRTEC、本特利Bently、贝加莱B&R、世格ASCO、阿托斯ATOS。
主要涵盖产品：电磁阀、比例阀、单向阀、溢流阀、压力继电器、压力传感器、叶片泵、柱塞泵、齿轮泵、蓄能器、气动阀、气缸、气源处理单元、探头、前置器、延伸电缆、监测模块、校验仪、伺服驱动器、PLC模块、I/O模块、伺服电机、触摸屏等。
3450453270
0820024080      R480059470      R415010913      3450453590
0820024081      R480059472      R415010914      3450453600
0820024082      R480059474      R415010915      3450453610
0820024085      R480059476      R415010917      3450453620
0820024086      R480059483      R415010918      3450453640
0820024101      R480059484      R415010919      3450453760
0820024102  5/2 24V DC     R480059486      R415010924      3450453880
0820024103      R480059492      R415010925      3450454220
0820024104  5/2 ISO1 110V 50Hz     R480059496      R415010926      3450454320
0820024105      R480059499      R415010927      3450454330
0820024110      R480059508      R415010929      3450454340
0820024115      R480059515      R415010931      3450454420
0820024116  SOL.OP.DIR.CONT V/V     R480059521      R415010932      3450454510
0820024117      R480059522      R415010933      3450454520
0820024118      R480059534      R415010937      3450454670
0820024120      R480059535      R415010938      3450454870
0820024125      R480059536      R415010939      3450455050
0820024126  ISO 1 24V 5/2 VALVE     R480059540      R415010940      3450455260
0820024127  5/2 ISO 1 V.V     R480059562      R415010941      3450455300
0820024128      R480059563      R415010946      3450455310
0820024129      R480059564      R415010950      3450455540
0820024132      R480059565      R415010963      3450455640
0820024133      R480059566      R415010966      3450455660
0820024135  SOL/SPRG 5/2 ISO1 24V DC VALVE     R480059567      R415010967      3450455870
0820024137      R480059576      R415010968      3450455950
0820024138      R480059577      R415010969      3450456210
0820024140      R480059578      R415010975      3450456240
0820024141      R480059579      R415010976      3450456610
0820024142      R480059580      R415010977      3450456720
0820024143      R480059581      R415010978      3450456750
0820024145      R480059585      R415010979      3450456760
0820024226      R480059587      R415010980      3450456770
0820024250      R480059588      R415010982      3450456780
0820024251      R480059591      R415010983      3450456870
0820024275      R480059592      R415010984      3450457120
0820024276      R480059593      R415010985      3450457170

手动换向阀
基本信息
2阀板式的优点
3六通换向阀的性能参数
4六通换向阀的工作原理和结构特点
基本信息
型号：HXF
材质：WCB 304 316
手动换向阀：四通六通两大系列简介：
又称克里斯阀，阀门的一种，具有多向可调的通道，可适时改变流体流向。
2阀板式的优点
动作准确、自动化程度高、工作稳定可靠，但需附设驱动和冷却系统，结构较为复杂；阀瓣式结构则较简单，多用于流量较小的生产工艺上。  在石油、化工、矿山和冶金等行业中,六通换向阀是一种重要的流体换向设备。该阀安装在稀油润滑系统输送润滑油的管道中。通过变换密封组件在阀体中的相对位置,使阀体各通道连通或断开,从而控制流体的换向和启停。
3六通换向阀的性能参数
公称通径(mm)50～150  适用温度(℃)室温～80  公称压力(MPa)1.0  适用介质润滑油  连接形式法兰  强度试验压力(MPa)1.5  密封试验压力(MPa)1.1  耐压试验温度(℃)常温
4六通换向阀的工作原理和结构特点
六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成(图1)。阀门由手柄驱动,通过手柄带动阀杆与凸轮旋转,凸轮具有定位驱动与锁定密封组件的开启与关闭功能。手柄逆时针旋转,两组密封组件分别在凸轮的作用下关闭下端的两个通道,上端的两个通道分别与管道装置的进口相通。反之,上端的两个通道关闭,下端两个通道与管道装置的进口相通,实现了不停车换向。
六通换向阀
1上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体  (1)六通阀的阀体由隔板分成两腔,每腔都有3个通道,中间为进油口,两端为出油口。阀体为碳钢板焊结构,体积小,质量轻,结构紧凑,提高了材料的利用率,缩短了生产周期,降低了成本。密封面堆焊不锈钢,防锈耐腐蚀,密封面经过精加工后抛光研磨,表面粗糙度Ra≤0.8μm。  (2)六通阀有两组密封组件。每组密封组件(图2)由阀瓣、密封圈、调整块、调节螺钉、夹板和螺栓组成。阀瓣为碳钢板焊件,设有加强筋,即增加阀瓣强度又起导向作用,保证每组阀瓣间的同轴度。阀瓣上镶嵌聚氨脂橡胶圈,该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。在凸轮的作用下,密封圈的球面与阀体密封面相接触产生挤压弹性变形,达到密封效果。调整块和调节螺钉在两组密封组件不能同步到位时可起调整作用,确保各通道密封性能同步到位。
1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉  (3)阀杆与阀体隔板和上阀盖间的轴向密封采用O形圈。  (4)阀体隔板及上阀盖轴孔部位镶有铜套,可减小与O形圈间的摩擦力矩,密封组件开启与关闭灵活,操作力矩小。  (5)上阀盖设有指示牌及限位螺钉,阀杆上安装指针,明确指示各通道的接通状况,易于操作。
换向阀是具有两种以动形式和两个以上油口的方向控制阀。是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。可分为手动换向阀、电磁换向阀、电液换向阀等。
又称克里斯阀，阀门的一种，具有多向可调的通道，可适时改变流体流向。
产品报价及货期说明 因工业液压、自动化各品牌备件型号繁多，欧美产品价格货期实时变化，因此很难实时标出准确价格，故具体产品信息、报价及货期请以我公司报价单为准 ,给您带来不便敬请谅解！以上信息由武汉百士公布，最终解释权归武汉百士自动化设备有限公司所有。感谢您的合作，竭诚为您服务。
