1.产品名称和型号

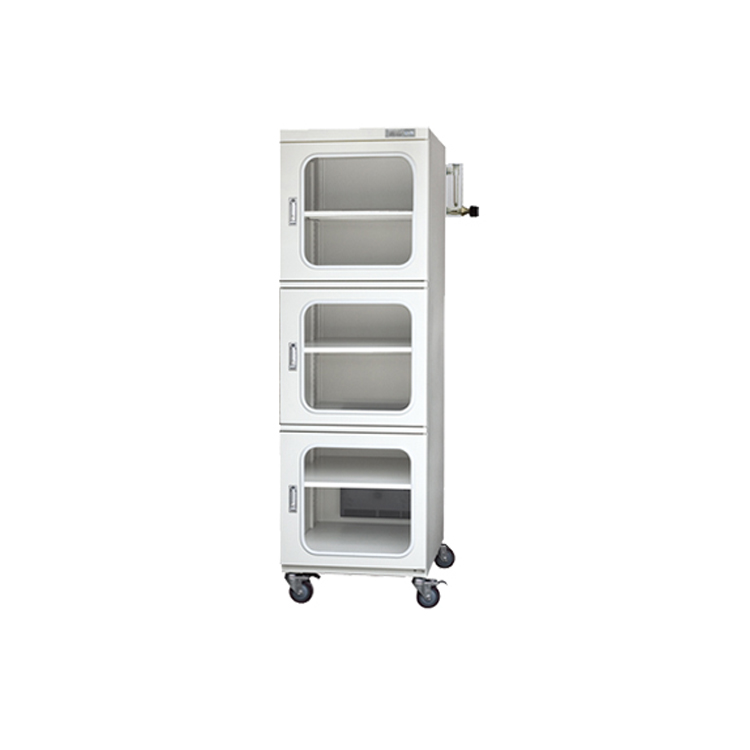

本产品名称为氮气保护柜，型号为QD-系列。
执行标准Q/AH318－1998
2.主要性能指标
1)外形尺寸: W1200*D710*H1910 内形尺寸: W1198*D682*H1723
2)供电电压: 220×(1±10%)V(AC) 50Hz～60Hz；
3)氮气接口压力: (200～600)kPa；
4）除湿范围：1%～50%RH可调。
5)除氧量指标：大流量充气1小时后含氧量小于2%
6）氮气流量计：0到60L/Min流量可调。
7）适用于无尘室。
3.结构特征与工作原理
结构特征：
QD(A)型氮气保护柜的机体是SUS-304 1.2mm厚不锈钢。
其结构示意图见图1。主要功能部件如下：
a) 控制单元 ；
b) 门锁及门密封系统；
c) 自动减压泄气系统；
d) 支撑底座；
e) QD(B)型机体是SS41#钢板烤漆。
各主要功能部件结构及工作原理如下：
a) 氮气在控制单元控制下以预设值进入柜内，保护柜中存放的物料。当控制单元检测到柜门打开时，就进行高速充气；当柜门全部闭合时，氮气以预设低速充入柜内。电源断开时流量计仍能持续不断地向柜体提供氮气。
b)门锁及门密封系统安装于柜体上，对柜体构成密封。其结构见示意图1。
c)自动减压泄气系统能起到对柜体内过高的气压进行自动减压和泄压。
d)支撑底座用于安放柜体（带制动系统），能起到调整柜体平稳作用。
e)采用多点供气系统。氮气通过30个点充入柜体内，使柜体内氮气快速均匀分布，避免单点供气产生的死点死角现象。
