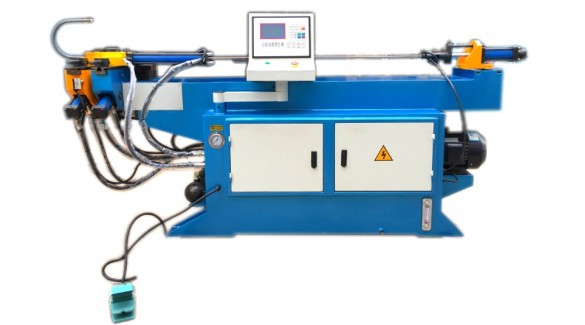

DW38NC 单头液压弯管机
1）设备设计制造标准：
JB/T2671.2-1998
《弯管机技术条件》
JB3851-85
《弯管机精度》
JB9971－1999 《弯管机、卷板机噪声限值》
GB/T5226.1-1996
《机床电气技术条件》
环境管理体系ISO14001
职业安全健康管理体系OHSMS18000
国家安全标准化一级的规定
2）基本技术规格及精度要求：
技术参数
单位
DW38-NC
弯曲管件
mm
Φ40×2.5
有效穿心长度
mm
2000
弯曲半径
mm
250
弯曲速度
deg/sec
110
弯曲角度
degree
0~190
弯曲重复定位精度
degree
±0.05
设备长度
mm
2660
设备宽度
mm
800
设备高度
mm
1230
机器重量
kg
约1200
3）设备性能综述：
3.1.
设备为液压系统控制的半自动弯管机。
3.2.
设备构架整体为钢板焊接结构（Q235B以上材料），结构合理可靠，有足够的强度、刚度和寿命，机架经过整体回火和振动时效等工艺措施消除内应力后进行加工。所选用的机械、气动、电气、电子元件和自控系统是先进的、优质的、可靠的系列产品。
3.3.
在环境温度－5℃～45℃、相对湿度≤90%、额定负荷等条件下，设备能做到连续两班制稳定工作，液压系统没有任何泄露，并且产品精度稳定。
3.4.
设备在电气柜和控制台上配备急停的开关，机床各部分有可靠的安全保护和保险措施。
3.5.
采用人机界面对话式操作，全部参数资料均可通过触摸屏输入。
3.6.
弯管机控制系统有完善的干涉检查及自我保护功能，在程序执行前可根据输入的模具参数及加工程序参数等信息进行安全性检查，有干涉情况的需要发生报警信息提示操作者。
3.7.
有完善的故障报警功能，并在屏幕上显示报警信息，便于操作者查找、排除故障。
3.8.
该设备的电线布置整齐且有防水措施，管线布置整洁、美观。机械和电气部分有可靠的安全保护联锁装置和过电压、过电流、过热、短路、断路及漏电保护、停电或意外停机等自我保护功能。
4）设备系统特点

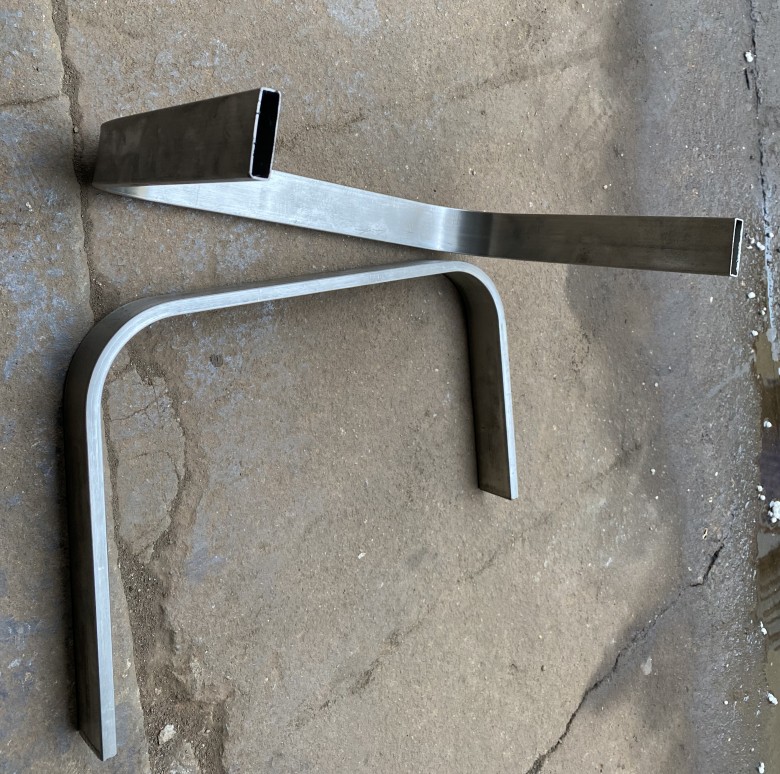

4.1. 适合加工钢管、不锈钢管、铝管、黄铜、紫铜等其它可折弯材料。
4.2. 数控操作系统采用雄华触摸屏控制。
4.3. 液压系统：油研。
4.4. 自动产量计数器。
4.5. 加工定位实时监控。可显示加工时的各项数据参数。可统计加工一件产品的加工时间。
4.6. 可储存100组以上的管件数据，单个管件可设定大于20个管子进给量、弯曲角度、旋转角度。
4.7. 采用人机界面对话式操作，全部参数资料均可通过触摸屏输入。
4.8. 具有断电记忆功能，资料可永久保存。
4.9. 具有手动、半自动、全自动功能。试弯时可选用手动分解成单步动作，观察干涉点，为修改管件资料提高效率。
4.10.
具有多种动作组合模式选择，可适应绝大多数产品的弯曲加工。
4.11.
可自行设置所有的液压控制延时，便于弹性加工生产。
