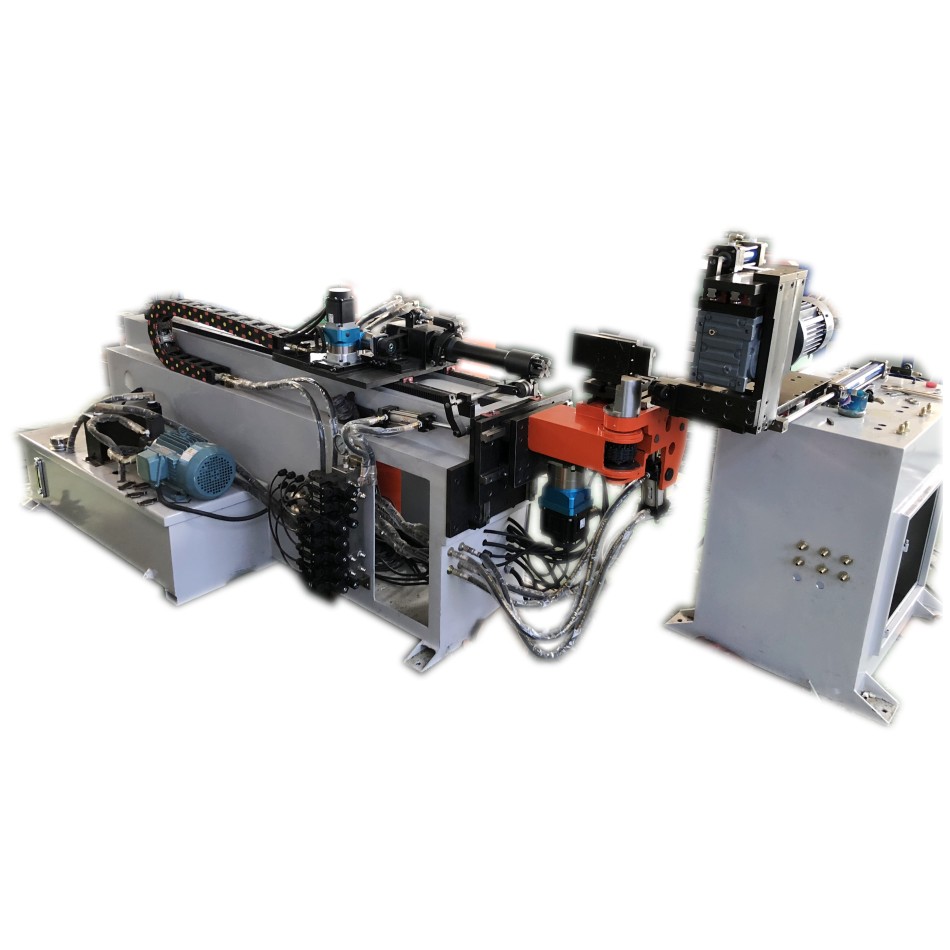

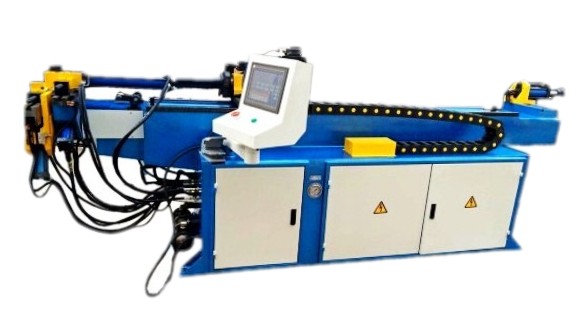

DW50CNC三维数控全自动弯管机
简介
产品由工业电脑控制、液压驱动，显示操作系统为触摸式全中文菜单式，具有多种不同弯曲角的预制，中文字幕显示、人机对话式操作，可任意选择手动、半自动、全自动操作方式，移动式脚踏开关兼备启动、紧停两种功能。
液压系统、控制系统、驱动系统、显示系统等均采用高可靠性的进口件，精度高、效率高、适合于批量生产，具有国际与国内先进水平。
属CNC全自动弯管机，设有弯制立体空间管件的全功能装置，输入程序整个弯管过程自动完成。整机具有操作方便、性能稳定、工作效率高、安全系数高等特点，是管件加工行业的理想设备。
二、技术参数
序号 名称 单位 参数 备注
1 弯曲管径 mm Φ50×2.0mm
2 弯曲半径 mm R280mm 可按客户要求
3 最小弯曲半径 mm 根据管径
4 送料长度 mm 2200 可按客户要求
5 半径差 mm 20 管径的1.5D
6 送料方式 直送
夹送 可选
7 弯曲角度 Degree 190
8 使用控制器 工业控制屏
9 每管件可设弯管数 个 45 可按客户要求
10 工作速度 弯管速度 Deg/sec 80 可调
转管速度 Deg/sec 200 可调
送料速度 Mm/sec 900 可调
11 精度 送料精度 mm ±0.1
转管精度 Degree ±0.1
弯曲精度 Degree ±0.3
12 转管伺服电机功率 W 450 三菱伺服驱动
13 送料伺服电机功率 W 1000 三菱伺服驱动
弯管方式 液压驱动
14 资料输入方式 1、坐标值（X、Y、Z）
2、工作值（Y、B、C） 可选
15 油压电机马力 Kw 5.5
16 压力 MPa 12 可调
17 液压系统控制 电磁换向阀 日本油研
18 油箱容量 L 210
19 机器重量 Kg 1850
20 机器尺寸 Mm 4100×980×1350
1、设备用途
该设备属CNC液压全自动弯管机，设有弯制立体空间管件的全功能装置，输入程序整个弯管过程自动完成。整机具有操作方便、性能稳定、工作效率高、安全系数高等特点，是管件加工行业的理想设备。
