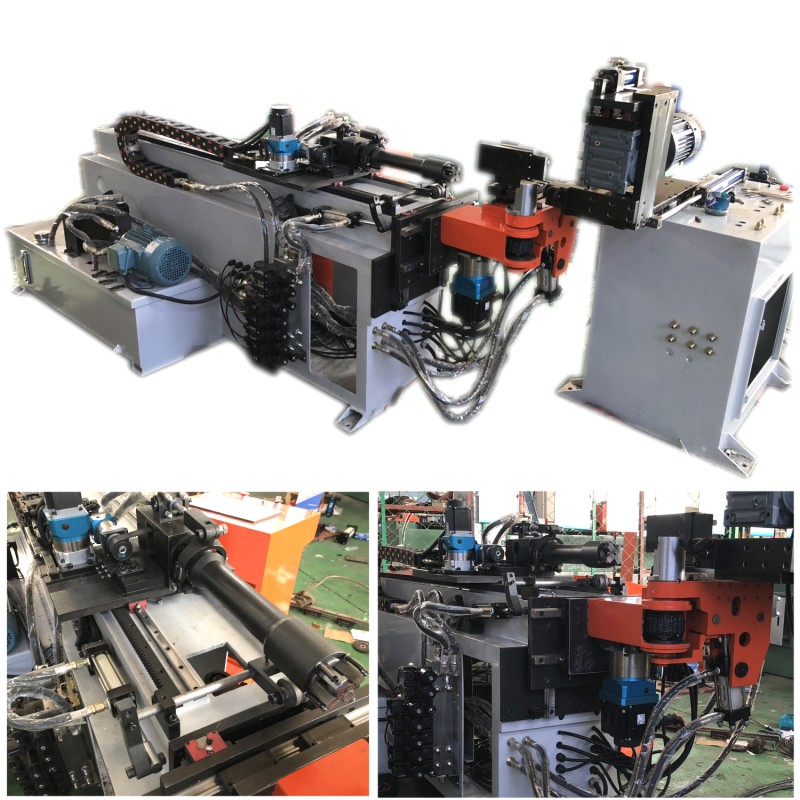

DW25CNC 数控弯管机
CNC全自动弯管机，设有弯制立体空间管件的全功能装置，输入程序整个弯管过程自动完成。整机具有操作方便、性能稳定、工作效率高、安全系数高等特点，是管件加工行业的理想设备。
二、技术参数
序号 名称 单位 参数 备注
1 zui大弯曲管径 mm Φ25×2.0mm
2 zui大弯曲半径 mm R210mm 可按客户要求
3 zui小弯曲半径 mm 根据管径
4 zui大送料长度 mm 1800 可按客户要求
5 zui大半径差 mm 60
6 送料方式 ? 直送
? 夹送 可选
7zui大弯曲角度 Degree 190
8 使用控制器 工业控制屏
9 每管件可设弯管数 个 45 可按客户要求
10 工作速度 弯管速度 Deg/sec 80 可调
转管速度 Deg/sec 270 可调
送料速度 Mm/sec 1000 可调
11 精度 送料精度 mm ±0.1
转管精度 Degree ±0.1
弯曲精度 Degree ±0.1
12 转管伺服电机功率 W 250 三菱
13 送料伺服电机功率 W 400 三菱
弯管方式 4kw 三菱
14 资料输入方式 1、坐标值（X、Y、Z）
2、工作值（Y、B、C） 可选
15 油压电机马力 Kw 4
16 zui大压力 MPa 12 可调
17 液压系统控制 电磁换向阀 日本油研
18 油箱容量 L 150
19 机器重量 Kg 1150
20 机器尺寸 Mm 3100×1000×850
DW-25CNC-3A1S全自动弯管机：
1、设备用途
该设备属CNC全自动弯管机，设有弯制立体空间管件的全功能装置，输入程序整个弯管过程自动完成。整机具有操作方便、性能稳定、工作效率高、安全系数高等特点，是管件加工行业的理想设备。
2、设备特点
2.1、结构型式
? 数控弯管机采用转臂升降式夹管结构，
? 采用液压导板侧推机构。
? 管件弯曲方向为俯视顺时针方向旋转，为弯管方向。
2.2、电气控制及操作界面
? 数控伺服弯管机操作界面采用触摸屏。
? 数字显示分辨率：弯角0.01°，转管0.01°,送料0.01mm。
? 数控伺服弯管机控制系统采用工工业电脑控制。
? 操作界面上弯管参数可设置（预置）。
2.3、弯管质量要求：
? 弯曲处管子表面不允许折皱存在。
? 弯曲后管子表面不应有由于弯管引起的沟槽和明显凹陷。
